Zewnętrzny silnik krokowy liniowy Acme Nema 11 1,0A 32,2mm Stack z optycznym enkoderem inkrementalnym 1000PPR

0 opinii - Napisz opinię

346.44zł

5 + 325.46zł

10 + 306.88zł

50 + 290.29zł

100 + 275.39zł

w magazynie: 10000
Model: 11E13S1004GD4-150RS-OE1K
Waga brutto: 0.69kg
Certyfikowany: ISO, CE, RoHS

Dostępne opcje

Statek z (Kliknij kraj dla magazynu na żywo)

Chiny

Ilość

Do koszyka

Pytanie

Dodaj do listy życzeń Porównaj ten produkt

Wybierz lokalny magazyn, zyskaj więcej korzyści!

Dla klientów w USA, Wielkiej Brytanii, UE, Australii i Rosji prosimy priorytetowo wybierać lokalny magazyn. W przypadku UE wybierz magazyn niemiecki. Korzyści z tego wyboru obejmują szybsze czasy dostawy i niższe koszty całkowite, ponieważ nie ponosi się cła.

Wysyłka w ciągu 24 godzin!

Wysyłka w ciągu 24 godzin zasadniczo oznacza, że Twój produkt zostanie wysłany lub wysłany z naszego magazynu w ciągu 24 godzin od złożenia zamówienia.Przeczytaj więcej.

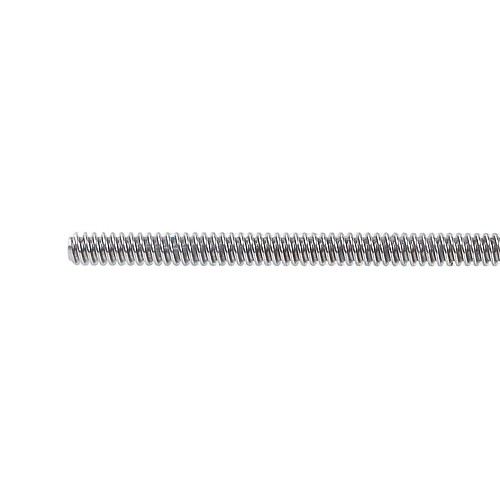

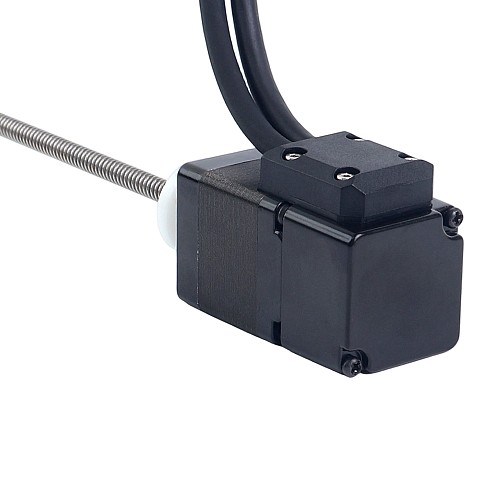

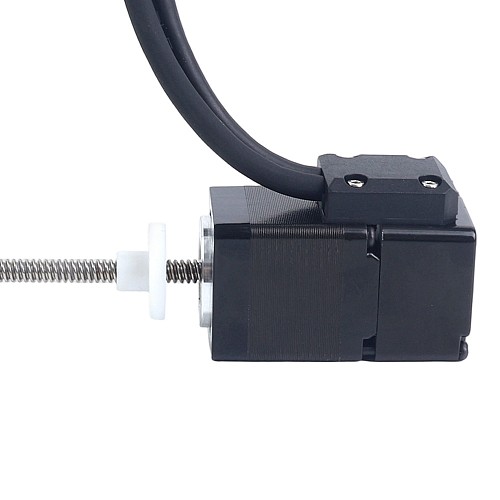

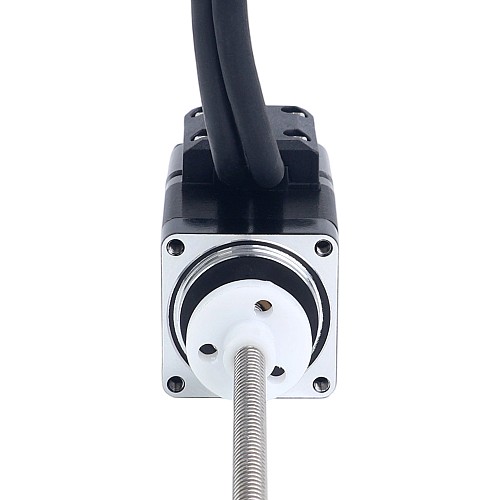

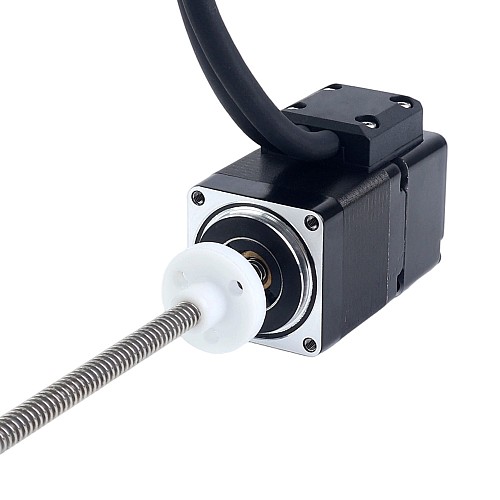

To jest liniowy silnik krokowy Nema 11, zintegrowany z optycznym enkoderem inkrementalnym 1000PPR. Wyposażony w śrubę pociągową ACME o średnicy Φ4,76mm(0,1874") i długości 150mm(5,9055") oraz nakrętkę śruby z POM, zapewnia liniowy skok 2,54mm(0,1") na obrót. Dzięki zainstalowanemu enkoderowi zwiększona zostaje dokładność sterowania i stabilność silnika liniowego. Jest szeroko stosowany w dziedzinach takich jak zautomatyzowana produkcja, systemy transportowe, urządzenia medyczne, sprzęt sceniczny i robotyka.

Specyfikacja silnika

Numer części producenta: 11E13S1004GD4-150RS-OE1K
Typ silnika: Zewnętrzny(ACME)
Kąt kroku: 1,8°
Moment trzymający: 0,05Nm(7,08oz.in)
Prąd znamionowy/faza: 1A
Rezystancja fazowa: 2,1ohms
Indukcyjność: 1,5 mH ±20%(1kHz)
Rozmiar ramy: 28 x 28mm
Długość korpusu: 32,2mm
Długość śruby: 150mm(5,9055")
Średnica śruby: Φ4,76mm(0,1874")
Skok liniowy na krok: 0,0127mm(0,0005")
Skok na obrót: 2,54mm(0,1")
Liczba przewodów: 4
Liczba zwojów gwintu: 2
Długość kabla: 300mm

Specyfikacja enkodera

Typ obwodu wyjściowego: Typ różnicowy
Typ enkodera: Optyczny inkrementalny
Rozdzielczość enkodera: 1000PPR(4000CPR)
Kanały sygnału wyjściowego: 3 kanały
Min. napięcie zasilania: 4,5V
Maks. napięcie zasilania: 5,5V
Napięcie wyjściowe wysoki poziom: 2,4V - Vcc
Napięcie wyjściowe niski poziom: ≤ 0,4V

Połączenie

Pin	1	2	3	4
Silnik	A+	A-	B+	B-
Kolor	Czarny	Zielony	Czerwony	Niebieski

Enkoder	VCC	GND	EA+	EA-	EB+	EB-	EZ+	EZ-
Kolor	Czerwony	Czarny	Biały	Żółty	Pomarańczowy	Szary	Zielony	Niebieski

● Jak zamówić niestandardowy silnik liniowy? Niestandardowy liniowy silnik krokowy

● Jeśli masz tylko stary numer części, pobierz nowy tutaj Pokaż szczegóły

● Jak nazwaliśmy silnik liniowy? Konstruowanie numeru części

Specyfikacja elektryczna
Bipolarny/Unipolarny	Dwubiegunowy
Czy ma krzywą momentu obrotowego/naporu?	Nie
Indukcyjność(mH)	1.5
Kąt kroku(deg.)	1.8
Prąd znamionowy(A)	1.0
Rezystancja fazy(ohms)	2.1
Specyfikacja fizyczna
Długość ciała(mm)	32.2
Długość ołowiu(mm)	300
Długość śruby pociągowej(mm)	150
Ilość kabli	4
Klasa IP	40
Metoda inwentaryzacji	Dedykowany inwentarz
Przesuw/krok ołowiu(mm)	0.0127
Przesuw/rewolucja ołowiu(mm)	2.54
Rozmiar ramy(mm)	Nema 11 (28 x 28)
Średnica śruby pociągowej(mm)	4.76
Typ silnika liniowego	Zewnętrzny (Acme)
Z enkoderem	Tak

Obróbka końców śrub pociągowych
- Male/female threaded ends to specified thread and pitch
- Custom-machined journals and ring groove
- Hex or square ends
- Keyways and cross holes

Nakrętka przeciwluzowa

STEPPERONLINE dostarcza nakrętkę zabezpieczającą przed luzem dla zewnętrznego siłownika liniowego ze śrubą pociągową (z wyjątkiem rozmiaru 34) i niewypadającego siłownika liniowego ze śrubą pociągową (z wyjątkiem rozmiaru 24 i 34).

Po milionach cykli powinien występować luz nominalny między śrubą pociągową a standardową plastikową nakrętką STEPPERONLINE.

Kodery

W zależności od wymagań aplikacji, klient może łatwo wybrać enkodery za pomocą wyjścia indeksowego lub bezindeksowego i przez wyjście jako wyjście jednokierunkowe lub różnicowe.
Można również dowolnie wybierać różne rozdzielczości w celu łatwiejszego i precyzyjnego pozycjonowania.
Wszystkie enkodery w standardzie STEPPERONLINE są optyczne i inkrementalne.Przy wyborze enkodera należy uważnie przyjrzeć się opcjom, zwłaszcza rozmiarowi, rozdzielczości, indeksowi i metodzie wyjściowej.

Hamulce

Zwłaszcza w zastosowaniach pionowych lub utrzymywaniu silników przed nagłym wyłączeniem, standardowe hamulce STEPPERONLINE dla rozmiarów NEMA14, 17, 23, 24 i 34 będą pomocne w zmniejszeniu obaw klientów.

Okablowanie, okablowanie i złącza

Latające przewody drutowe lub złącza
Skręcanie przewodów drutowych
Rurki termokurczliwe lub rozszerzalne
Obudowy kabli

Śruby pokryte teflonem

Jeśli zastosowania klienta wymagają bezsmarowej kombinacji śrub i nakrętek, STEPPERONLINE oferuje powlekaną teflonem śrubę pociągową krokowego siłownika liniowego.
Powlekany teflonem liniowy siłownik krokowy ze śrubą pociągową zapewnia dłuższą żywotność i lepsze generowanie siły nacisku w porównaniu z konwencjonalną śrubą pociągową SUS.
Powłoka teflonowa może być zastosowana w całej gamie opcji śrub pociągowych w STEPPERONLINE i wszystkich typach siłowników liniowych, takich jak zewnętrzne, nieuchwytne i uwięzione.
Ponadto nakrętkę przeciwluzową można również łączyć ze śrubą pokrytą teflonem.
