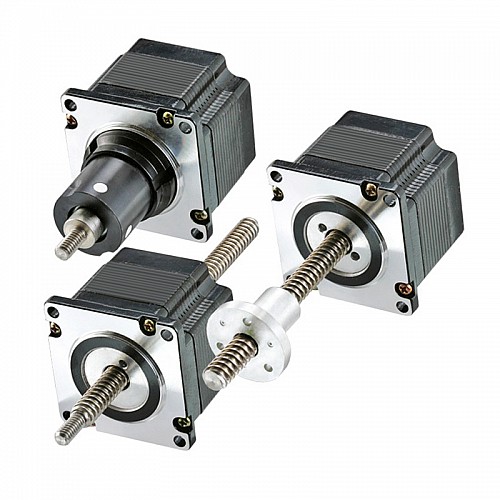

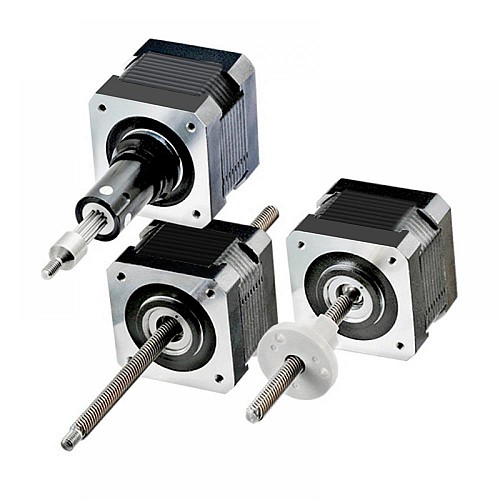

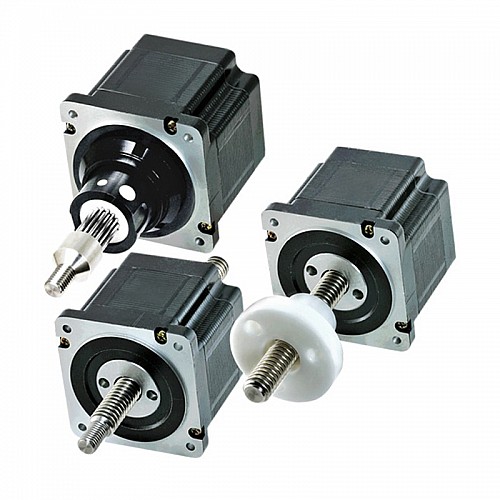

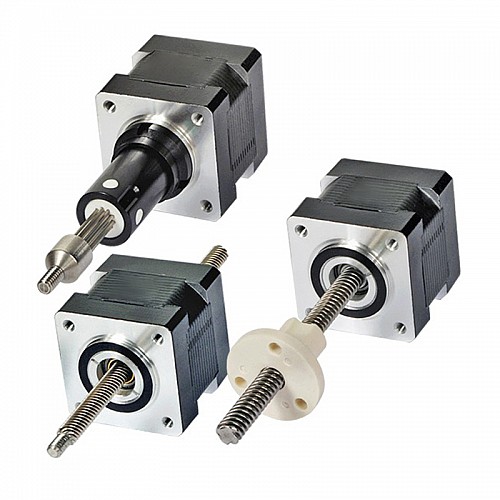

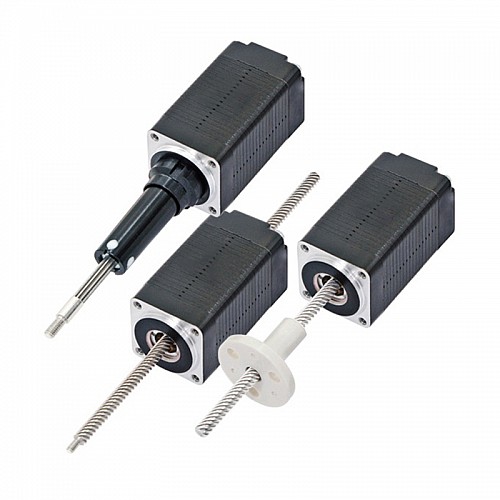

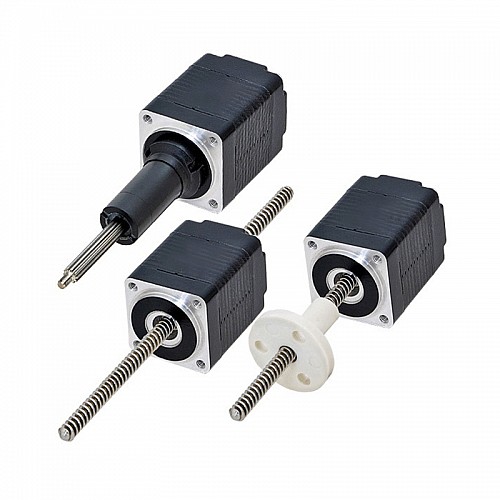

External (Ball Screw) Non-Captive Captive

Obecnie pełny wybór standardowych siłowników liniowych z silnikami krokowymi STEPPERONLINE nie może nadal spełniać potrzeb niezliczonych projektów ruchu liniowego, dlatego zapewniamy niestandardowe usługi dla niektórych specjalnych wymagań aplikacji.
Nasze niestandardowe siłowniki liniowe z silnikami krokowymi zapewniają optymalną równowagę między wydajnością, żywotnością i kosztami instalacji oraz zapewniają dużą elastyczność, aby pomóc Ci osiągnąć „właściwe” rozwiązanie.

Zewnętrzne (Acme) siłowniki liniowe z silnikami krokowymi
Rozmiar silnika	Wzrost(mm)	Prąd znamionowy(A)	Średnica śruby(mm)	Przesuw/obrót ołowiu	Liczba wątków
Nema 8	28.5	0.5	3.5	1	1
Nema 8	28.5	0.5	3.5	2	2
Nema 8	42	0.5	3.5	1	1
Nema 8	42	0.5	3.5	2	2
Nema 8	42	0.5	3.5	4	4
Nema 11	32	1	4.76	1.27	1
Nema 11	32	1	4.76	2.54	2
Nema 11	32	1	4.76	5.08	4
Nema 11	45	1	4.76	1.27	1
Nema 11	45	1	4.76	2.54	2
Nema 11	45	1	4.76	5.08	4
Nema 11	45	1	4.76	10.16	8
Nema 14	34	1.5	6.35	2.54	2
Nema 14	47	1.5	6.35	1.27	1
Nema 14	47	1.5	6.35	2.54	2
Nema 14	47	1.5	6.35	6.35	4
Nema 14	47	1.5	6.35	12.7	8
Nema 17	34	1.5	6.35	1.27	1
Nema 17	34	1.5	6.35	2.54	2
Nema 17	34	1.5	6.35	6.35	4
Nema 17	34	1.5	6.35	12.7	8
Nema 17	34	1.5	6.35	25.4	8
Nema 17	48	2.5	6.35	1.27	1
Nema 17	48	2.5	6.35	2.54	2
Nema 17	48	2.5	6.35	6.35	4
Nema 17	48	2.5	6.35	12.7	8
Nema 17	48	2.5	6.35	25.4	8
Nema 23	55	3	9.525	1.27	1
Nema 23	55	3	9.525	2.54	1
Nema 23	55	3	9.525	5.08	4
Nema 23	55	3	9.525	10.16	8
Nema 23	75	4	9.525	2.54	1
Nema 23	75	4	9.525	5.08	4
Nema 23	75	4	9.525	10.16	8
Nema 23	75	4	9.525	25.4	8
Nema 24	75	5	9.525	5.08	4
Nema 34	76	5.5	15.875	2.54	1
Nema 34	76	5.5	15.875	6.35	2

Zewnętrzne (śruby kulowe) siłowniki liniowe z silnikami krokowymi
Rozmiar silnika	Wzrost(mm)	Prąd znamionowy(A)	Średnica śruby(mm)	Przesuw/obrót ołowiu
Nema 8	42	0.5	6	1
Nema 8	42	0.5	6	2
Nema 11	45	1	6	1
Nema 11	45	1	6	2
Nema 11	45	1	6	6
Nema 14	47	1.5	6	2
Nema 14	47	1.5	6	6
Nema 17	34	1.5	6	1
Nema 17	34	1.5	6	6
Nema 17	47	2.5	6	1
Nema 17	47	2.5	6	2
Nema 17	47	2.5	6	6
Nema 17	47	2.5	8	8
Nema 23	55	3	12	5
Nema 23	75	4	12	2
Nema 23	75	4	12	5
Nema 23	75	4	12	10
Nema 34	76	5.5	16	10
Nema 34	114	6	16	10

Nieblokowane siłowniki liniowe z silnikami krokowymi
Rozmiar silnika	Wzrost(mm)	Prąd znamionowy(A)	Średnica śruby(mm)	Przesuw/obrót ołowiu	Liczba wątków
Nema 8	28.5	0.5	3.5	1	1
Nema 8	28.5	0.5	3.5	2	2
Nema 8	42	0.5	3.5	1	1
Nema 8	42	0.5	3.5	2	2
Nema 8	42	0.5	3.5	4	4
Nema 11	32	1	4.76	1.27	1
Nema 11	32	1	4.76	2.54	2
Nema 11	32	1	4.76	5.08	4
Nema 11	45	1	4.76	1.27	1
Nema 11	45	1	4.76	2.54	2
Nema 11	45	1	4.76	5.08	4
Nema 11	45	1	4.76	10.16	8
Nema 14	34	1.5	6.35	2.54	2
Nema 14	47	1.5	6.35	1.27	1
Nema 14	47	1.5	6.35	2.54	2
Nema 14	47	1.5	6.35	6.35	4
Nema 14	47	1.5	6.35	12.7	8
Nema 17	34	1.5	6.35	1.27	1
Nema 17	34	1.5	6.35	2.54	2
Nema 17	34	1.5	6.35	6.35	4
Nema 17	34	1.5	6.35	12.7	8
Nema 17	34	1.5	6.35	25.4	8
Nema 17	48	2.5	6.35	1.27	1
Nema 17	48	2.5	6.35	2.54	2
Nema 17	48	2.5	6.35	6.35	4
Nema 17	48	2.5	6.35	12.7	8
Nema 17	48	2.5	6.35	25.4	8
Nema 23	55	3	9.525	1.27	1
Nema 23	55	3	9.525	2.54	1
Nema 23	55	3	9.525	5.08	4
Nema 23	55	3	9.525	10.16	8
Nema 23	75	4	9.525	2.54	1
Nema 23	75	4	9.525	5.08	4
Nema 23	75	4	9.525	10.16	8
Nema 23	75	4	9.525	25.4	8
Nema 34	76	5.5	15.875	2.54	2
Nema 34	76	5.5	15.875	6.35	2

Siłowniki liniowe z silnikami krokowymi Captive
Rozmiar silnika	Wzrost(mm)	Prąd znamionowy(A)	Średnica śruby(mm)	Przesuw/obrót ołowiu	Długość skoku(mm)
Nema 8	42	0.5	3.5	1	19.05
Nema 8	42	0.5	3.5	2	19.05
Nema 8	42	0.5	3.5	4	19.05
Nema 8	42	0.5	3.5	1	38.1
Nema 8	42	0.5	3.5	2	38.1
Nema 8	42	0.5	3.5	4	38.1
Nema 11	45	1	4.76	2.54	12.7
Nema 11	45	1	4.76	1.27	25.4
Nema 11	45	1	4.76	2.54	25.4
Nema 11	45	1	4.76	5.08	25.4
Nema 11	45	1	4.76	2.54	50.8
Nema 11	45	1	4.76	5.08	50.8
Nema 11	45	1	4.76	10.16	50.8
Nema 14	47	1.5	6.35	2.54	12.7
Nema 14	47	1.5	6.35	1.27	25.4
Nema 14	47	1.5	6.35	2.54	25.4
Nema 14	47	1.5	6.35	6.35	25.4
Nema 14	47	1.5	6.35	2.54	50.8
Nema 14	47	1.5	6.35	6.35	50.8
Nema 14	47	1.5	6.35	12.7	50.8
Nema 17	48	2.5	6.35	2.54	12.7
Nema 17	48	2.5	6.35	1.27	25.4
Nema 17	48	2.5	6.35	2.54	25.4
Nema 17	48	2.5	6.35	6.35	25.4
Nema 17	48	2.5	6.35	2.54	50.8
Nema 17	48	2.5	6.35	6.35	50.8
Nema 17	48	2.5	6.35	12.7	50.8
Nema 23	75	4	9.525	1.27	31.8
Nema 23	75	4	9.525	2.54	31.8
Nema 23	75	4	9.525	5.08	31.8
Nema 23	75	4	9.525	2.54	63.5
Nema 23	75	4	9.525	5.08	63.5
Nema 23	75	4	9.525	10.16	63.5
Nema 34	76	5.5	15.875	6.35	31.8
Nema 34	76	5.5	15.875	12.7	31.8
Nema 34	76	5.5	15.875	6.35	63.5
Nema 34	76

Specyfikacja fizyczna
Metoda inwentaryzacji	Udostępnione zasoby

Obróbka końców śrub pociągowych
- Male/female threaded ends to specified thread and pitch
- Custom-machined journals and ring groove
- Hex or square ends
- Keyways and cross holes

Nakrętka przeciwluzowa

STEPPERONLINE dostarcza nakrętkę zabezpieczającą przed luzem dla zewnętrznego siłownika liniowego ze śrubą pociągową (z wyjątkiem rozmiaru 34) i niewypadającego siłownika liniowego ze śrubą pociągową (z wyjątkiem rozmiaru 24 i 34).

Po milionach cykli powinien występować luz nominalny między śrubą pociągową a standardową plastikową nakrętką STEPPERONLINE.

Kodery

W zależności od wymagań aplikacji, klient może łatwo wybrać enkodery za pomocą wyjścia indeksowego lub bezindeksowego i przez wyjście jako wyjście jednokierunkowe lub różnicowe.
Można również dowolnie wybierać różne rozdzielczości w celu łatwiejszego i precyzyjnego pozycjonowania.
Wszystkie enkodery w standardzie STEPPERONLINE są optyczne i inkrementalne.Przy wyborze enkodera należy uważnie przyjrzeć się opcjom, zwłaszcza rozmiarowi, rozdzielczości, indeksowi i metodzie wyjściowej.

Hamulce

Zwłaszcza w zastosowaniach pionowych lub utrzymywaniu silników przed nagłym wyłączeniem, standardowe hamulce STEPPERONLINE dla rozmiarów NEMA14, 17, 23, 24 i 34 będą pomocne w zmniejszeniu obaw klientów.

Okablowanie, okablowanie i złącza

Latające przewody drutowe lub złącza
Skręcanie przewodów drutowych
Rurki termokurczliwe lub rozszerzalne
Obudowy kabli

Śruby pokryte teflonem

Jeśli zastosowania klienta wymagają bezsmarowej kombinacji śrub i nakrętek, STEPPERONLINE oferuje powlekaną teflonem śrubę pociągową krokowego siłownika liniowego.
Powlekany teflonem liniowy siłownik krokowy ze śrubą pociągową zapewnia dłuższą żywotność i lepsze generowanie siły nacisku w porównaniu z konwencjonalną śrubą pociągową SUS.
Powłoka teflonowa może być zastosowana w całej gamie opcji śrub pociągowych w STEPPERONLINE i wszystkich typach siłowników liniowych, takich jak zewnętrzne, nieuchwytne i uwięzione.
Ponadto nakrętkę przeciwluzową można również łączyć ze śrubą pokrytą teflonem.
