Cyfrowy sterownik krokowy 1.0-4.5A 18-50VDC dla silnika krokowego Nema 17, 23, 24

DM542T to w pełni cyfrowy sterownik krokowy opracowany z zaawansowanym algorytmem sterowania DSP opartym na najnowszej technologii sterowania ruchem. Osiągnął wyjątkowy poziom płynności systemu, zapewniając optymalny moment obrotowy i niwelując niestabilność w średnim zakresie. Jego funkcja automatycznej identyfikacji silnika i automatycznej konfiguracji parametrów zapewnia szybką konfigurację optymalnych trybów z różnymi silnikami. W porównaniu z tradycyjnymi napędami analogowymi, DM542T może napędzać silnik krokowy przy znacznie niższym poziomie hałasu, niższym nagrzewaniu i płynniejszym ruchu. Jego unikalne cechy sprawiają, że DM542T jest idealnym wyborem do zastosowań o wysokich wymaganiach. Zdecydowanie zaleca się pracę jako sterownik nema 17 i sterownik nema 23.

Kluczowe cechy

• Obsługa trybu PUL/DIR
• Miękki start bez „skoku” po włączeniu
• Automatyczna redukcja prądu jałowego
• Zabezpieczenia nadnapięciowe i nadprądowe

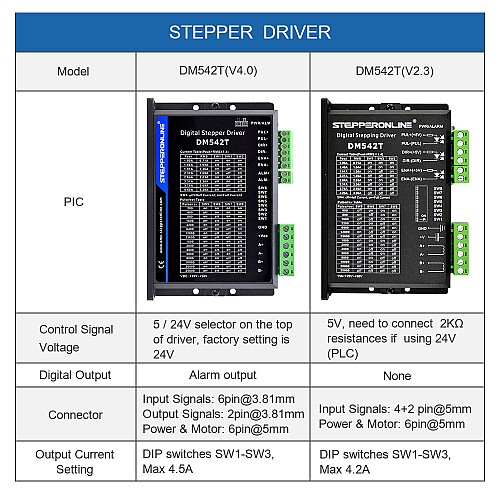

• Selektor napięcia logicznego 5V/24V, ustawienie domyślne 24V
• Anti-Resonance zapewnia optymalny moment obrotowy i niweluje niestabilność w średnim zakresie

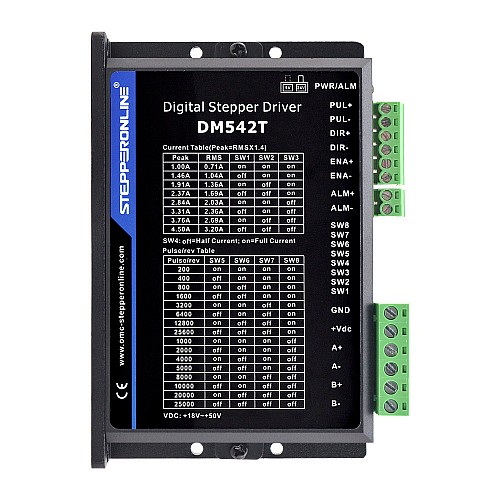

• 8 wybieranych prądów szczytowych, w tym 1.00A, 1.46A, 1.91A, 2.37A, 2.84A, 3.31A, 3.76A, 4.50A
• Częstotliwość wejściowa impulsowa do 200KHz, wejście kompatybilne z TTL i izolowane optycznie
• Nadaje się do silników 2-fazowych i 4-fazowych, działa dobrze jako sterownik nema 17, sterownik nema 23
• Automatyczna identyfikacja silnika i automatyczna konfiguracja parametrów po włączeniu zapewniają optymalne reakcje z różnymi silnikami
• Multi-Stepping umożliwia wejście krokowe o niskiej rozdzielczości w celu uzyskania wyższego wyjścia mikrokrokowego, dzięki czemu zapewnia płynniejszy ruch silnika
• 16 rozdzielczości mikrokroków do wyboru, w tym 200, 400, 800, 1600, 3200, 6400, 12800, 25600, 1000, 2000, 4000, 5000, 8000, 10000, 20000, 25000

Parametry elektryczne

• Szczytowy prąd wyjściowy: 1,0 ~ 4,5A(3,2RMS)
• Napięcie wejściowe: +18~50VDC(typowe 36VDC)
• Prąd sygnału logicznego: 7~16mA(typowy 10mA)
• Częstotliwość wejściowa impulsu: 0~200kHz
• Szerokość impulsu: 2,5μS
• Rezystancja izolacji: 500MΩ

Środowisko pracy i inne specyfikacje(Tj = 25℃ / 77 ℉)

• Chłodzenie: chłodzenie naturalne lub chłodzenie wymuszone
• Środowisko: Unikaj kurzu, mgły olejowej i żrących gazów
• Temperatura otoczenia: 0℃ ~ 65℃
• Wilgotność: 40% RH(90% RH)
• Temperatura pracy: 0℃ － 40℃
• Wibracje: 10-55Hz / 0,15mm
• Temperatura przechowywania: -20℃ 65℃
• Waga: ok.210g(7,4 uncji)
