Ekran dotykowy HMI

1. Czym jest ekran dotykowy HMI?

Ekran dotykowy HMI (Human-Machine Interface) to interfejs użytkownika lub panel sterowania, który łączy człowieka z maszyną, systemem lub urządzeniem. Umożliwia operatorom interakcję z maszynami i procesami w sposób efektywny i intuicyjny. Ekrany dotykowe HMI są powszechnie stosowane w automatyce przemysłowej, elektronice użytkowej i różnych innych dziedzinach, aby uprościć skomplikowane operacje, monitorować wydajność systemów i kontrolować procesy. Oferują graficzne przedstawienie procesów, przyciski do wydawania poleceń, a często zawierają funkcje takie jak alarmy, diagnostyka i rejestrowanie danych.

2. Jak działa ekran dotykowy HMI?

Ekran dotykowy HMI łączy sprzęt wrażliwy na dotyk z oprogramowaniem, które przekształca wejście użytkownika w polecenia wykonawcze dla maszyn lub systemów.

Oto jak to działa:

Wykrywanie dotyku:

Ekran wykrywa dotyk za pomocą różnych technologii, takich jak rezystancyjna, pojemnościowa, podczerwieni lub fala akustyczna (SAW).

Ekrany rezystancyjne działają na zasadzie nacisku, podczas gdy ekrany pojemnościowe reagują na właściwości elektryczne ludzkiego ciała. Technologie podczerwieni i SAW wykrywają dotyk za pomocą wiązek świetlnych lub fal dźwiękowych, odpowiednio.

Przetwarzanie sygnału:

Gdy użytkownik dotknie ekranu, sprzęt wykrywa lokalizację dotyku i wysyła dane do sterownika HMI.

Sterownik przetwarza sygnał i mapuje go na odpowiadającą akcję lub element interfejsu.

Wykonanie polecenia:

Przetworzone dane wywołują zaplanowane akcje w podłączonym systemie, takie jak uruchomienie maszyny, dostosowanie ustawienia lub wyświetlenie określonych informacji.

Wyświetlanie informacji zwrotnej:

Ekran aktualizuje się, aby odzwierciedlić zmiany lub dostarczyć użytkownikowi informacji zwrotnej, zapewniając interakcję w czasie rzeczywistym.

3. Standardowe rozmiary ekranów dotykowych HMI

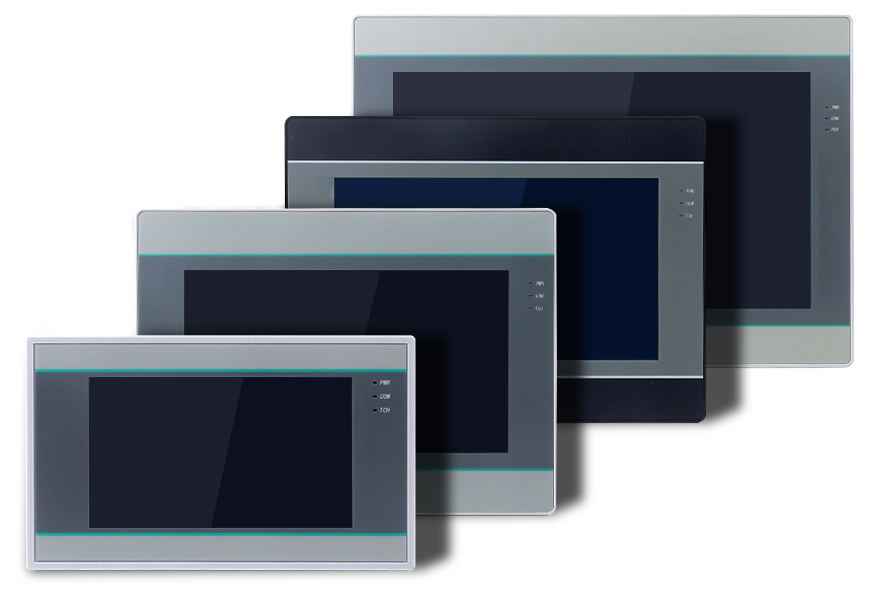

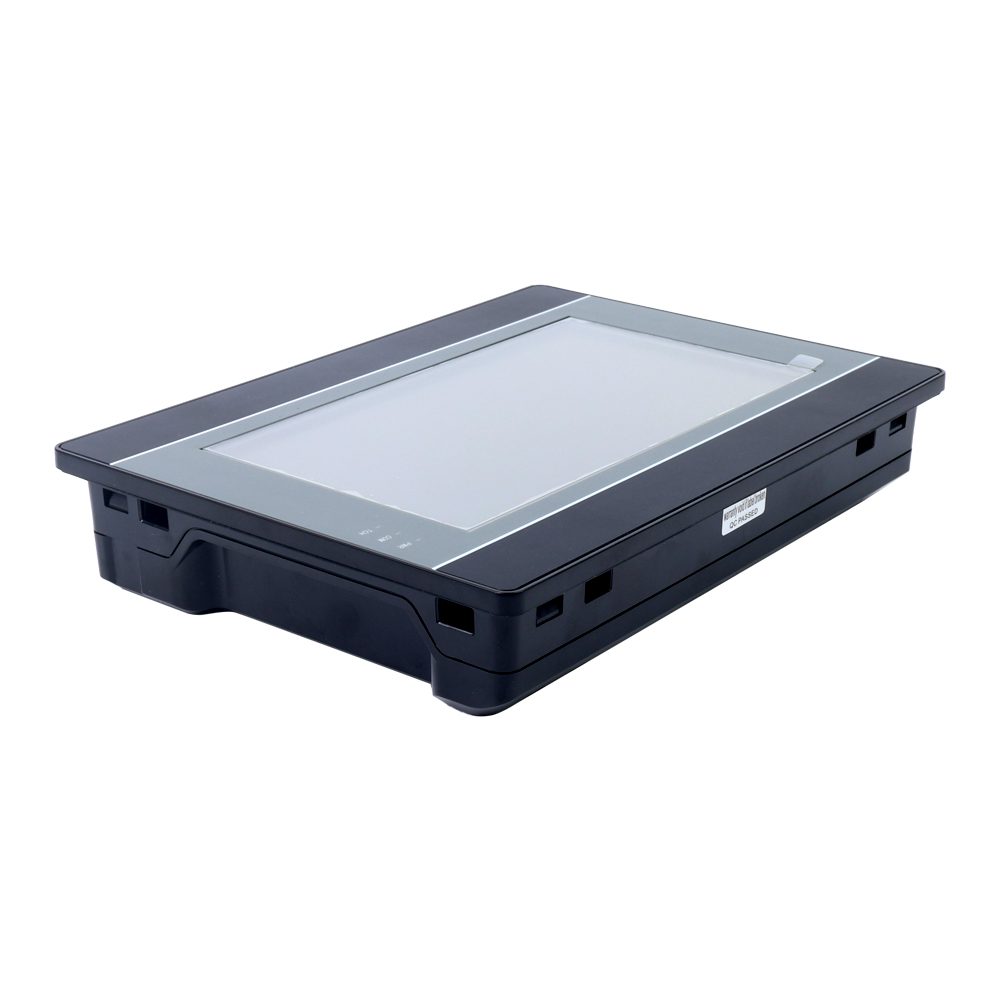

Ekrany dotykowe HMI występują w różnych rozmiarach, aby odpowiadać różnym aplikacjom i środowiskom. Najczęściej spotykane rozmiary to od 4 cali do 21 cali. Oto niektóre typowe kategorie rozmiarów:

Małe ekrany (4-7 cali): Stosowane w kompaktowych urządzeniach lub maszynach o ograniczonej przestrzeni. Często występują w urządzeniach przenośnych lub prostych panelach sterowania.

Średnie ekrany (8-15 cali): Odpowiednie do standardowych aplikacji przemysłowych, oferujące równowagę między funkcjonalnością a kosztem.

Duże ekrany (15-21 cali lub większe): Spotykane w bardziej skomplikowanych systemach wymagających szczegółowej wizualizacji danych, takich jak hale produkcyjne lub zaawansowane maszyny.

Wybór rozmiaru zależy często od takich czynników, jak złożoność aplikacji, ilość danych do wyświetlenia i dostępna przestrzeń instalacyjna.

4. Rodzaje ekranów dotykowych HMI

Ekrany dotykowe HMI różnią się pod względem technologii, funkcji i zastosowań. Oto główne typy:

Na podstawie technologii dotyku:

Rezystancyjne: Ekonomiczne i odpowiednie do środowisk, w których użytkownicy noszą rękawice. Mniej czułe na lekkie dotknięcia.

Pojemnościowe: Bardzo czułe i trwałe, często stosowane w nowoczesnej elektronice konsumpcyjnej i zaawansowanych systemach przemysłowych.

Podczerwień: Wykorzystuje zestaw diod LED i fotodetektorów, oferując wysoką trwałość i obsługę wielodotykową.

Fala akustyczna (SAW): Zapewnia doskonałą przejrzystość i trwałość, ale może być wrażliwa na czynniki środowiskowe, takie jak kurz i woda.

Na podstawie środowiska zastosowania:

Standardowe HMI: Przeznaczone do ogólnego użytku w kontrolowanych środowiskach.

Trwałe HMI: Zbudowane z myślą o trudnych warunkach przemysłowych, z cechami takimi jak odporność na wodę, absorpcja wstrząsów i szeroka tolerancja temperatury.

Na podstawie funkcjonalności:

Podstawowe HMI: Oferują proste funkcje monitorowania i sterowania.

Zaawansowane HMI: Zawierają dodatkowe funkcje, takie jak rejestrowanie danych, łączność sieciowa i dostęp zdalny.

5. Jak wybrać ekran dotykowy HMI?

Wybór odpowiedniego ekranu dotykowego HMI wymaga dokładnego rozważenia kilku czynników:

Wymagania aplikacji:

Określ złożoność systemu i potrzebne funkcjonalności. Na przykład, czy wymaga on rejestrowania danych, zarządzania alarmami lub obsługi wielu dotknięć?

Środowisko:

Oceń środowisko pracy. W trudnych warunkach wybierz trwałe HMI z dodatkowymi funkcjami ochrony, takimi jak wodoodporność i odporność na wstrząsy.

Rozmiar:

Określ dostępną przestrzeń do instalacji oraz ilość informacji, które mają być wyświetlane.

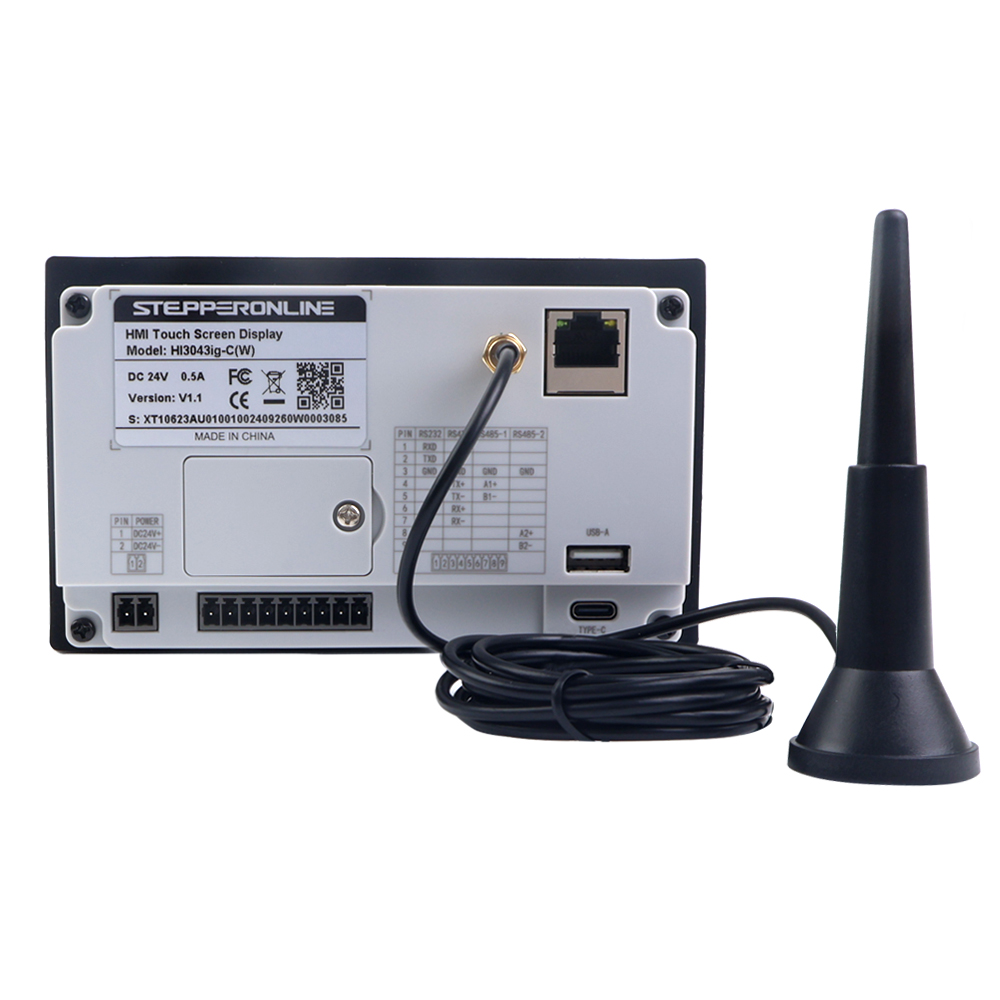

Łączność:

Sprawdź kompatybilność z istniejącymi systemami i protokołami (np. Ethernet, Modbus, OPC UA).

Budżet:

Zbalansuj koszty z wymaganymi funkcjami i trwałością.

Projekt interfejsu użytkownika:

Upewnij się, że HMI obsługuje intuicyjny projekt interfejsu, aby poprawić efektywność operatorów.

6. Zastosowania ekranów dotykowych HMI

Ekrany dotykowe HMI są szeroko stosowane w różnych branżach ze względu na swoją wszechstronność. Oto niektóre popularne zastosowania:

Automatyka przemysłowa:

Stosowane do monitorowania i sterowania maszynami w fabrykach, w tym liniami produkcyjnymi, robotyką i automatyką procesów.

Zarządzanie energią:

Znajdują zastosowanie w elektrowniach, systemach energii odnawialnej i inteligentnych sieciach do monitorowania i zarządzania dystrybucją energii.

Opieka zdrowotna:

Wbudowane w urządzenia medyczne i systemy do monitorowania pacjentów oraz obsługi sprzętu.

Transport:

Stosowane w pojazdach, pociągach i statkach do nawigacji, monitorowania i systemów sterowania.

Elektronika konsumpcyjna:

Wykorzystywane w systemach automatyki domowej, urządzeniach kuchennych i innych
