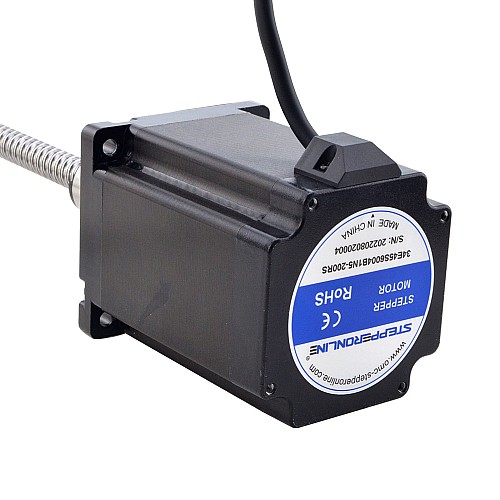

Silnik krokowy liniowy ze śrubą kulową zewnętrzną NEMA 34 8Nm(1132,90oz.in) 6,0A Przewód 114mm 10mm(0,3937")

NEMA 34 zewnętrzna śruba kulowa liniowy silnik krokowy 8Nm(1132.90oz.in) 6.0A 114mm śruba stosowa ołowiu 10mm(0.3937)

Silnik krokowy liniowy ze śrubą kulową zewnętrzną NEMA 34 8Nm(1132,90oz.in) 6,0A Przewód 114mm 10mm(0,3937")

0 opinii - Napisz opinię

617.62zł

5 + 599.04zł

10 + 581.55zł

50 + 565.05zł

100 + 549.47zł

w magazynie: 10000
Model: 34E45S6004B1Q5-200RS
Waga brutto: 4.54kg
Certyfikowany: ISO, CE, RoHS

Dostępne opcje

Statek z

Chiny

Ilość

Do koszyka

Pytanie

Dodaj do listy życzeń Porównaj ten produkt

Wysyłka w ciągu 24 godzin!

Wysyłka w ciągu 24 godzin zasadniczo oznacza, że Twój produkt zostanie wysłany lub wysłany z naszego magazynu w ciągu 24 godzin od złożenia zamówienia.Przeczytaj więcej.

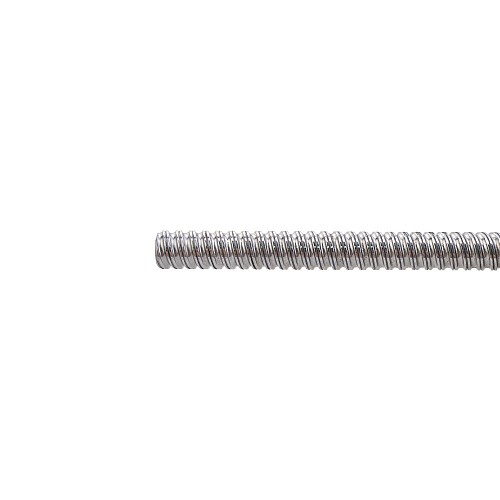

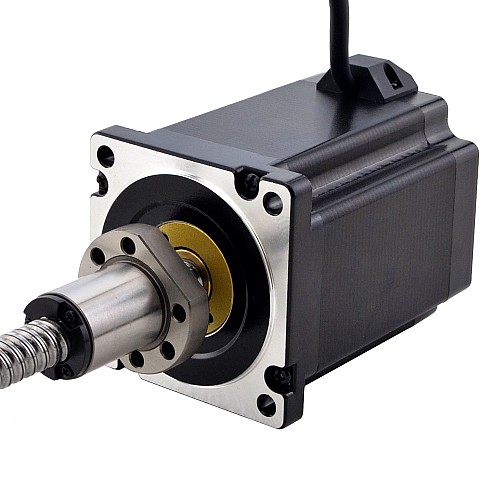

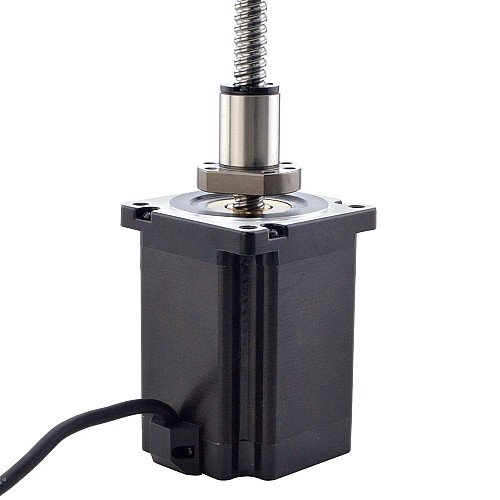

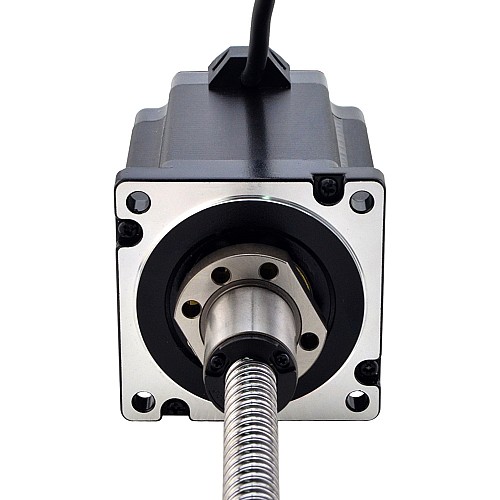

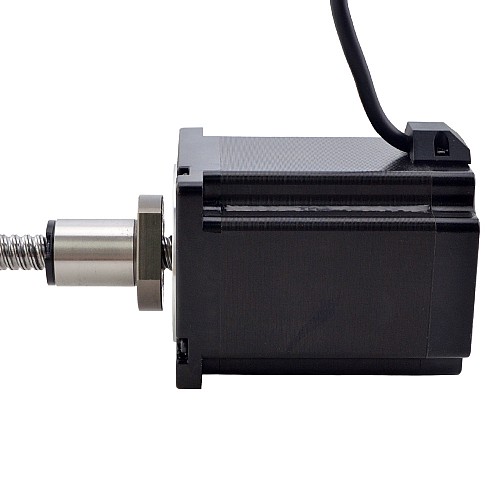

Ten model to liniowy silnik krokowy ze śrubą kulową Nema 34 o długości korpusu 114mm, kącie kroku 1,8 stopnia i prądzie znamionowym 6A. Jest zintegrowany ze śrubą kulową o średnicy 15mm(0.5906") o długości 200mm(7,8740") i nakrętką ze stali, przesuw liniowy wynosi 10mm(0,3937") na obrót. Charakteryzuje się wysoką wydajnością, długą żywotnością, niską hałas i wysoka wydajność.

Specyfikacja elektryczna

Numer części producenta: 34E45S6004B1Q5-200RS
Typ silnika: zewnętrzny(śruba kulowa)
Kąt kroku: 1,8°
Moment trzymania: 8Nm(1132.90oz.in)
Prąd znamionowy/faza: 6.0A
Rezystancja fazy: 0,75 oma
Indukcyjność: 8,5mH±20%(1KHz)

Specyfikacja fizyczna

Rozmiar ramy: 86 x 86mm
Długość korpusu: 114mm
Długość śruby pociągowej: 200mm(7.8740")
Średnica śruby pociągowej: Φ15mm(0.5906")
Odprowadzenie/Krok: 0,05mm(0,001969")
Przesuw/obrót ołowiu: 10mm(0,3937")
Liczba potencjalnych klientów: 4
Długość przewodu: 500mm

Połączenie

A+	A-	B+	B-
Czerwony	Czerwony/Biały	Zielony	Zielony/Biały

● Jak zamówić niestandardowy silnik liniowy? Niestandardowy liniowy silnik krokowy

● Jeśli masz tylko stary numer części, pobierz nowy tutaj Pokaż szczegóły

● Jak nazwaliśmy silnik liniowy? Konstruowanie numeru części

Specyfikacja elektryczna
Bipolarny/Unipolarny	Dwubiegunowy
Czy ma krzywą momentu obrotowego/naporu?	Nie
Indukcyjność(mH)	8.5
Kąt kroku(deg.)	1.8
Prąd znamionowy(A)	6.0
Rezystancja fazy(ohms)	0.75
Specyfikacja fizyczna
Długość ciała(mm)	114
Długość kabla(mm)	500
Długość śruby pociągowej(mm)	200
Ilość kabli	4
Klasa IP	40
Metoda inwentaryzacji	Dedykowany inwentarz
Przesuw/krok ołowiu(mm)	0.05
Przesuw/rewolucja ołowiu(mm)	10
Rozmiar ramy(mm)	Nema 34 (86 x 86)
Średnica śruby pociągowej(mm)	15
Typ silnika liniowego	Zewnętrzne (śruba kulowa)

Obróbka końców śrub pociągowych
- Male/female threaded ends to specified thread and pitch
- Custom-machined journals and ring groove
- Hex or square ends
- Keyways and cross holes

Nakrętka przeciwluzowa

STEPPERONLINE dostarcza nakrętkę zabezpieczającą przed luzem dla zewnętrznego siłownika liniowego ze śrubą pociągową (z wyjątkiem rozmiaru 34) i niewypadającego siłownika liniowego ze śrubą pociągową (z wyjątkiem rozmiaru 24 i 34).

Po milionach cykli powinien występować luz nominalny między śrubą pociągową a standardową plastikową nakrętką STEPPERONLINE.

Kodery

W zależności od wymagań aplikacji, klient może łatwo wybrać enkodery za pomocą wyjścia indeksowego lub bezindeksowego i przez wyjście jako wyjście jednokierunkowe lub różnicowe.
Można również dowolnie wybierać różne rozdzielczości w celu łatwiejszego i precyzyjnego pozycjonowania.
Wszystkie enkodery w standardzie STEPPERONLINE są optyczne i inkrementalne.Przy wyborze enkodera należy uważnie przyjrzeć się opcjom, zwłaszcza rozmiarowi, rozdzielczości, indeksowi i metodzie wyjściowej.

Hamulce

Zwłaszcza w zastosowaniach pionowych lub utrzymywaniu silników przed nagłym wyłączeniem, standardowe hamulce STEPPERONLINE dla rozmiarów NEMA14, 17, 23, 24 i 34 będą pomocne w zmniejszeniu obaw klientów.

Okablowanie, okablowanie i złącza

Latające przewody drutowe lub złącza
Skręcanie przewodów drutowych
Rurki termokurczliwe lub rozszerzalne
Obudowy kabli

Śruby pokryte teflonem

Jeśli zastosowania klienta wymagają bezsmarowej kombinacji śrub i nakrętek, STEPPERONLINE oferuje powlekaną teflonem śrubę pociągową krokowego siłownika liniowego.
Powlekany teflonem liniowy siłownik krokowy ze śrubą pociągową zapewnia dłuższą żywotność i lepsze generowanie siły nacisku w porównaniu z konwencjonalną śrubą pociągową SUS.
Powłoka teflonowa może być zastosowana w całej gamie opcji śrub pociągowych w STEPPERONLINE i wszystkich typach siłowników liniowych, takich jak zewnętrzne, nieuchwytne i uwięzione.
Ponadto nakrętkę przeciwluzową można również łączyć ze śrubą pokrytą teflonem.
