Nema 34 Non-captive 79mm Stos 3,12A Przewód 6,35mm(0,25 cala) Długość 150mm

0 opinii - Napisz opinię

726.19zł

5 + 706.54zł

10 + 687.96zł

50 + 670.31zł

100 + 653.59zł

w magazynie: Przed Sprzedaż
Model: 34N31S3124RK3-150RS
Waga brutto: 2.50kg
Certyfikowany: ISO, CE, RoHS

Sprzedane: 0

Kliknij kraj dla magazynu na żywo

Wysyłka z

Chiny

Ilość

Do koszyka

Pytanie

Dodaj do listy życzeń Porównaj ten produkt

Ten produkt sprzedawany jest w minimalnej ilości 10

Co oznacza zamówienie w przedsprzedaży?

Produkt w przedsprzedaży to obecnie niedostępny towar. Po złożeniu zamówienia rozpoczniemy produkcję lub zakup specjalnie dla Państwa.

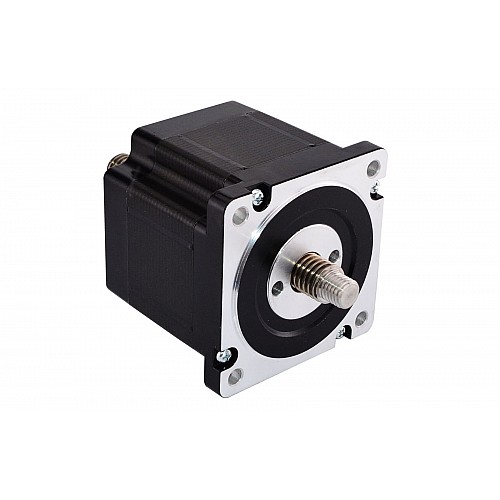

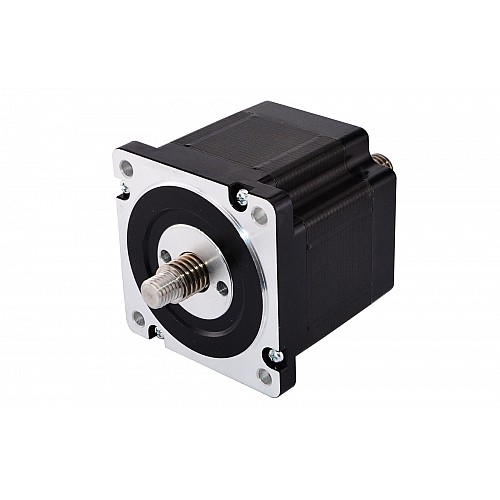

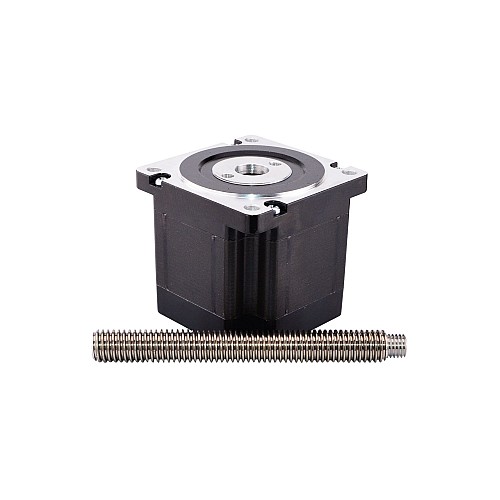

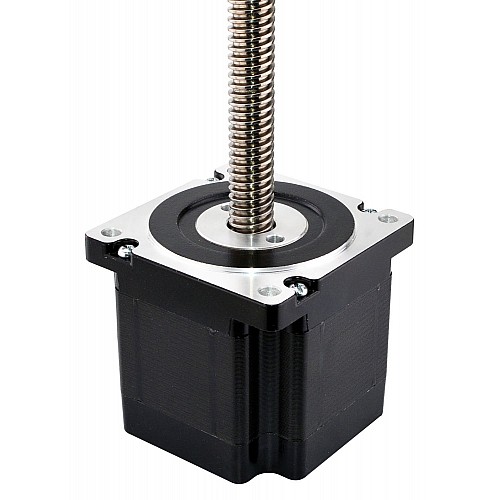

Część silnika ma 79 mm korpus 1,8 stopnia 3.12A Nema 34 silnik krokowy i współpracuje ze śrubą pociągową o średnicy 15,88mm(0,625 cala) o długości 150mm(5,9055 cala), przesuw liniowy wynosi 6,35mm(0,25 cala) na obrót. Ten model jest prawie dokładnie taki sam jak siłownik liniowy Haydon Kerk 86000 w rozmiarze 34 z silnikiem krokowym.

Specyfikacja elektryczna

Numer części producenta: 34N31S3124RK3-150RS(34N31S3124RK-150RS)
Typ silnika: Nieuchwytny liniowy krokowy
Kąt kroku: 1,8°
Minimalny ciąg: 800N(300pps)
Prąd znamionowy/faza: 3.12A
Rezystancja fazowa: 1,6omów
Napięcie: 5V
Indukcyjność: 8,8mH ± 20%(1KHz)

Specyfikacja fizyczna

Rozmiar ramy: 86x86mm
Długość ciała: 79mm
Długość śruby pociągowej: 150mm(5.9055")
Średnica śruby pociągowej: Φ15,88mm(0,625")
Ołów/krok: 0,03175mm(0,00125")
Przesuw/obrót ołowiu: 6,35mm(0,25")
Liczba wyprowadzeń: 4
Długość ołowiu: 300mm
Waga: 2300g

Połączenie

A+	A-	B+	B-
Czerwony	Czerwony/Biały	Zielony biały	Zielony

● Jak zamówić niestandardowy silnik liniowy? Niestandardowy liniowy silnik krokowy

● Jeśli masz tylko stary numer części, pobierz nowy tutaj Pokaż szczegóły

● Jak nazwaliśmy silnik liniowy? Konstruowanie numeru części

Specyfikacja elektryczna
Bipolarny/Unipolarny	Bipolarny
Czy ma krzywą momentu obrotowego/naporu?	Nie
Indukcyjność(mH)	8.8
Kąt kroku(deg.)	1.8
Minimalny napór(N) @300pps	800
Prąd znamionowy(A)	3.12
Rezystancja fazy(ohms)	1.6
Specyfikacja fizyczna
Długość ciała(mm)	79
Długość ołowiu(mm)	300
Długość śruby pociągowej(mm)	150
Ilość kabli	4
Klasa IP	40
Metoda inwentaryzacji	Dedykowany inwentarz
Przesuw/krok ołowiu(mm)	0.03175
Przesuw/rewolucja ołowiu(mm)	6.35
Rozmiar ramy(mm)	Nema 34 (86 x 86)
Średnica śruby pociągowej(mm)	15.88
Typ silnika liniowego	Non-Captive

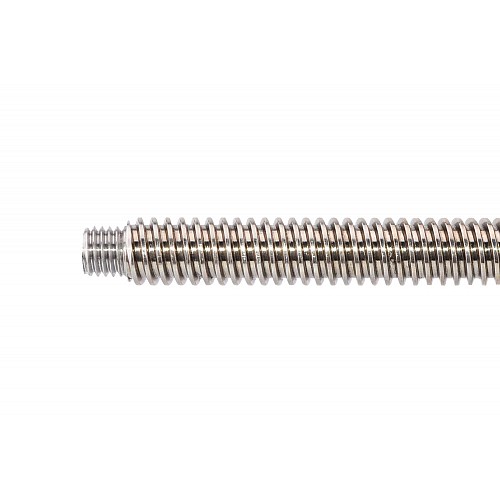

Obróbka końców śrub pociągowych
- Male/female threaded ends to specified thread and pitch
- Custom-machined journals and ring groove
- Hex or square ends
- Keyways and cross holes

Nakrętka przeciwluzowa

STEPPERONLINE dostarcza nakrętkę zabezpieczającą przed luzem dla zewnętrznego siłownika liniowego ze śrubą pociągową (z wyjątkiem rozmiaru 34) i niewypadającego siłownika liniowego ze śrubą pociągową (z wyjątkiem rozmiaru 24 i 34).

Po milionach cykli powinien występować luz nominalny między śrubą pociągową a standardową plastikową nakrętką STEPPERONLINE.

Kodery

W zależności od wymagań aplikacji, klient może łatwo wybrać enkodery za pomocą wyjścia indeksowego lub bezindeksowego i przez wyjście jako wyjście jednokierunkowe lub różnicowe.
Można również dowolnie wybierać różne rozdzielczości w celu łatwiejszego i precyzyjnego pozycjonowania.
Wszystkie enkodery w standardzie STEPPERONLINE są optyczne i inkrementalne.Przy wyborze enkodera należy uważnie przyjrzeć się opcjom, zwłaszcza rozmiarowi, rozdzielczości, indeksowi i metodzie wyjściowej.

Hamulce

Zwłaszcza w zastosowaniach pionowych lub utrzymywaniu silników przed nagłym wyłączeniem, standardowe hamulce STEPPERONLINE dla rozmiarów NEMA14, 17, 23, 24 i 34 będą pomocne w zmniejszeniu obaw klientów.

Okablowanie, okablowanie i złącza

Latające przewody drutowe lub złącza
Skręcanie przewodów drutowych
Rurki termokurczliwe lub rozszerzalne
Obudowy kabli

Śruby pokryte teflonem

Jeśli zastosowania klienta wymagają bezsmarowej kombinacji śrub i nakrętek, STEPPERONLINE oferuje powlekaną teflonem śrubę pociągową krokowego siłownika liniowego.
Powlekany teflonem liniowy siłownik krokowy ze śrubą pociągową zapewnia dłuższą żywotność i lepsze generowanie siły nacisku w porównaniu z konwencjonalną śrubą pociągową SUS.
Powłoka teflonowa może być zastosowana w całej gamie opcji śrub pociągowych w STEPPERONLINE i wszystkich typach siłowników liniowych, takich jak zewnętrzne, nieuchwytne i uwięzione.
Ponadto nakrętkę przeciwluzową można również łączyć ze śrubą pokrytą teflonem.
