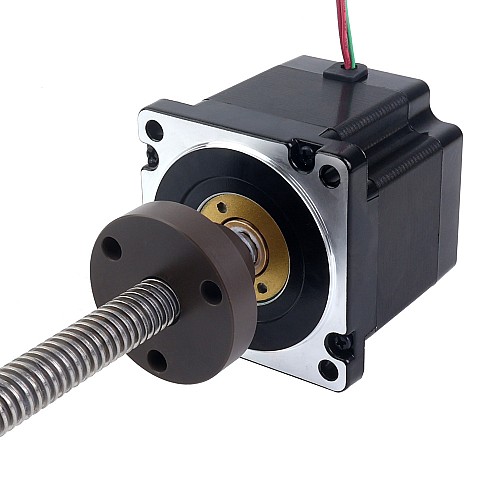

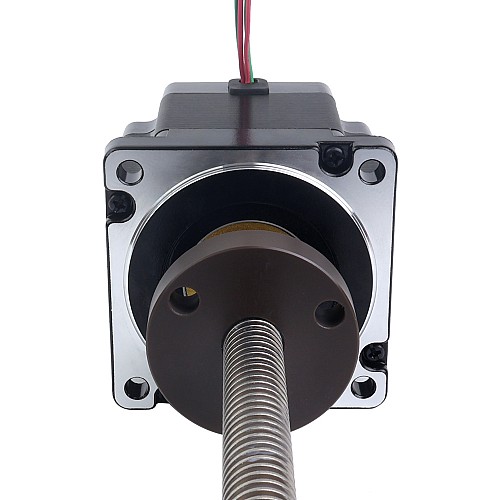

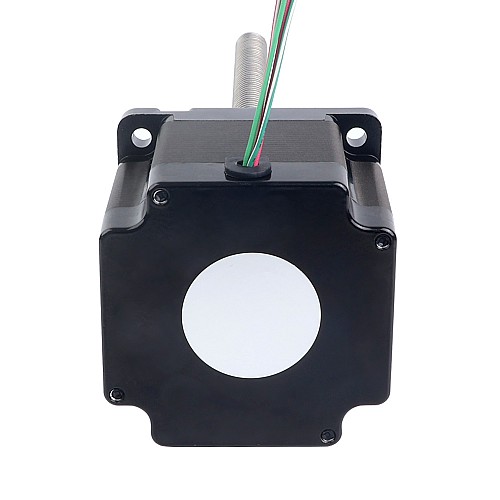

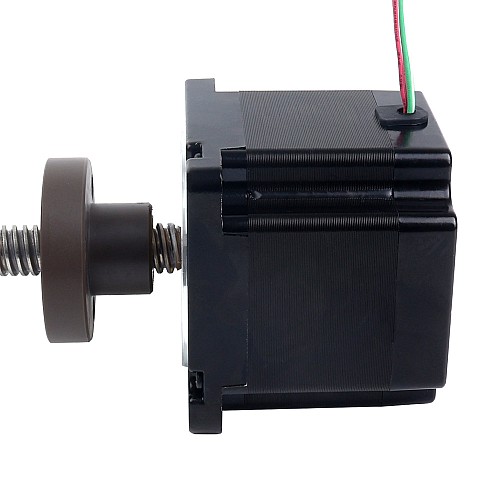

Silnik krokowy liniowy Acme NEMA 34 zewnętrzny 5,5A, 76mm, śruba nośna, przewód 6,35mm(0,25"), długość przewodu 250mm

0 opinii - Napisz opinię

590.43zł

5 + 572.42zł

10 + 555.43zł

50 + 539.47zł

100 + 524.39zł

w magazynie: Przed Sprzedaż
Model: 34E31S5504RK5-250RS
Waga brutto: 2.80kg
Certyfikowany: ISO, CE, RoHS

Dostępne opcje

Statek z

Chiny

Ilość

Do koszyka

Pytanie

Dodaj do listy życzeń Porównaj ten produkt

Co oznacza zamówienie w przedsprzedaży?

Produkt w przedsprzedaży to obecnie niedostępny towar. Po złożeniu zamówienia rozpoczniemy produkcję lub zakup specjalnie dla Państwa.

Co oznacza „produkt używany”?

Dla klientów w USA, Wielkiej Brytanii, UE, Australii i Rosji prosimy priorytetowo wybierać lokalny magazyn. W przypadku UE wybierz magazyn niemiecki.
Korzyści z tego wyboru obejmują szybsze czasy dostawy i niższe koszty całkowite, ponieważ nie ponosi się cła.

Wysyłka w ciągu 24 godzin!

Wysyłka w ciągu 24 godzin zasadniczo oznacza, że Twój produkt zostanie wysłany lub wysłany z naszego magazynu w ciągu 24 godzin od złożenia zamówienia.Przeczytaj więcej.

Jest on zintegrowany z Φ15,88mm(0,625") średnicy, 250mm(9,8425") długości śruby ACME i nakrętką śruby POM, liniowy ruch wynosi 6,35mm(0,25") na obrót. Ten model to liniowy silnik krokowy ze śrubą Nema 34 ACME o długości korpusu 76 mm, kącie kroku 1,8 stopnia i znamionowym prądzie 5,5 A. Charakteryzuje się wysoką wydajnością, długą żywotnością, niskim poziomem hałasu i wysoką sprawnością.

Specyfikacja elektryczna

Numer części producenta: 34E31S5504RK5-250RS
Typ silnika: Zewnętrzny (ACME)
Kąt kroku: 1,8°
Moment obrotowy przytrzymujący: 4,5Nm(637,25oz.in)
Prąd znamionowy/faza: 5,5A
Rezystancja fazy: 0,5ohms
Indukcyjność: 4,5mH±20% (1kHz)

Specyfikacja fizyczna

Rozmiar ramy: 86 x 86mm
Długość korpusu: 76mm
Długość śruby pociągowej: 250mm(9,8425 cala)
Średnica śruby pociągowej: Φ15,88mm(0,625 cala)
Przewód/krok: 0,03175mm(0,00125")
Przesuw/obrót przewodu: 6,35mm(0,25")
Liczba przewodów: 4
Długość kabla: 320mm
Waga: 2500g

Połączenie

A+	A-	B+	B-
Czerwony	Czerwony/Biały	Zielony	Zielony/Biały

● Jak zamówić niestandardowy silnik liniowy?&Niestandardowy liniowy silnik krokowy

● Jeśli masz tylko stary numer części, uzyskaj nowy tutajPokaż szczegóły

● Jak nazwaliśmy silnik liniowy?&Numer części Budowa

Specyfikacja elektryczna
Bipolarny/Unipolarny	Bipolarny
Czy ma krzywą momentu obrotowego/naporu?	Nie
Indukcyjność(mH)	4.5
Kąt kroku(deg.)	1.8
Prąd znamionowy(A)	5.5
Rezystancja fazy(ohms)	0.5
Specyfikacja fizyczna
Długość ciała(mm)	76
Długość kabla(mm)	320
Długość śruby pociągowej(mm)	250
Ilość kabli	4
Klasa IP	40
Metoda inwentaryzacji	Dedykowany inwentarz
Przesuw/krok ołowiu(mm)	0.03175
Przesuw/rewolucja ołowiu(mm)	6.35
Rozmiar ramy(mm)	Nema 34 (86 x 86)
Średnica śruby pociągowej(mm)	15.88
Typ silnika liniowego	Zewnętrzny (Acme)

Obróbka końców śrub pociągowych
- Male/female threaded ends to specified thread and pitch
- Custom-machined journals and ring groove
- Hex or square ends
- Keyways and cross holes

Nakrętka przeciwluzowa

STEPPERONLINE dostarcza nakrętkę zabezpieczającą przed luzem dla zewnętrznego siłownika liniowego ze śrubą pociągową (z wyjątkiem rozmiaru 34) i niewypadającego siłownika liniowego ze śrubą pociągową (z wyjątkiem rozmiaru 24 i 34).

Po milionach cykli powinien występować luz nominalny między śrubą pociągową a standardową plastikową nakrętką STEPPERONLINE.

Kodery

W zależności od wymagań aplikacji, klient może łatwo wybrać enkodery za pomocą wyjścia indeksowego lub bezindeksowego i przez wyjście jako wyjście jednokierunkowe lub różnicowe.
Można również dowolnie wybierać różne rozdzielczości w celu łatwiejszego i precyzyjnego pozycjonowania.
Wszystkie enkodery w standardzie STEPPERONLINE są optyczne i inkrementalne.Przy wyborze enkodera należy uważnie przyjrzeć się opcjom, zwłaszcza rozmiarowi, rozdzielczości, indeksowi i metodzie wyjściowej.

Hamulce

Zwłaszcza w zastosowaniach pionowych lub utrzymywaniu silników przed nagłym wyłączeniem, standardowe hamulce STEPPERONLINE dla rozmiarów NEMA14, 17, 23, 24 i 34 będą pomocne w zmniejszeniu obaw klientów.

Okablowanie, okablowanie i złącza

Latające przewody drutowe lub złącza
Skręcanie przewodów drutowych
Rurki termokurczliwe lub rozszerzalne
Obudowy kabli

Śruby pokryte teflonem

Jeśli zastosowania klienta wymagają bezsmarowej kombinacji śrub i nakrętek, STEPPERONLINE oferuje powlekaną teflonem śrubę pociągową krokowego siłownika liniowego.
Powlekany teflonem liniowy siłownik krokowy ze śrubą pociągową zapewnia dłuższą żywotność i lepsze generowanie siły nacisku w porównaniu z konwencjonalną śrubą pociągową SUS.
Powłoka teflonowa może być zastosowana w całej gamie opcji śrub pociągowych w STEPPERONLINE i wszystkich typach siłowników liniowych, takich jak zewnętrzne, nieuchwytne i uwięzione.
Ponadto nakrętkę przeciwluzową można również łączyć ze śrubą pokrytą teflonem.
