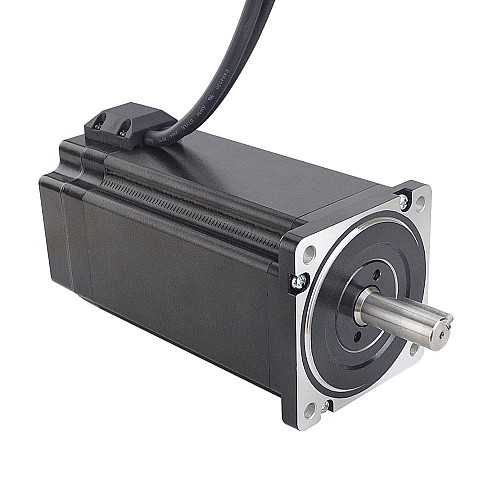

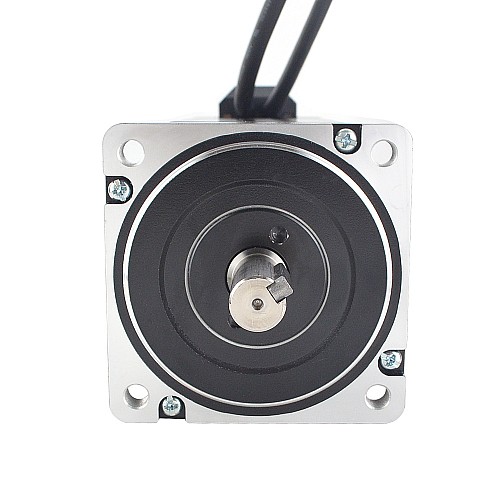

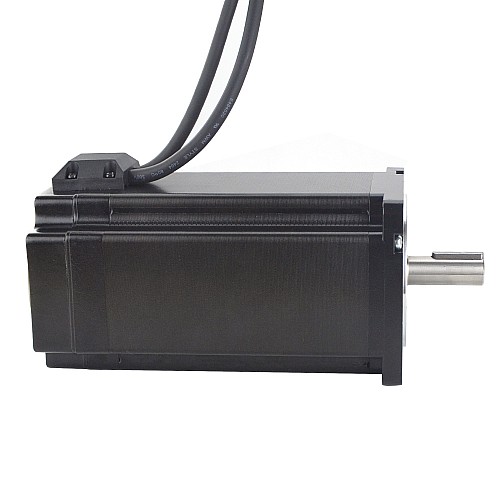

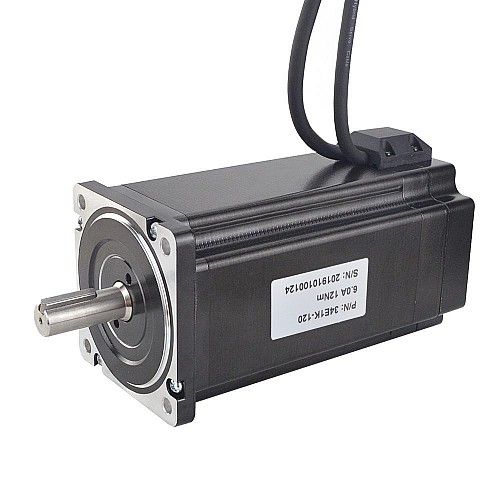

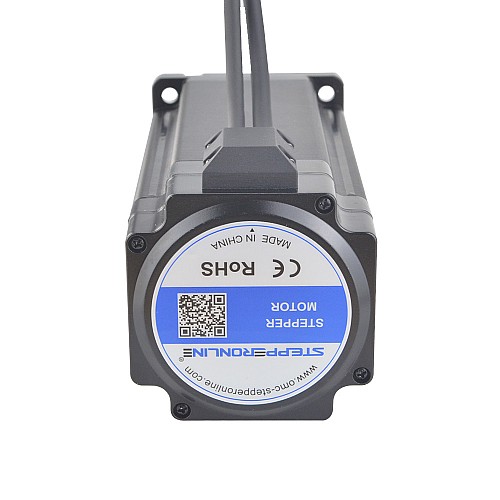

Silnik krokowy z zamkniętą pętlą serii P Nema 34 12Nm(1699.34oz.in) z enkoderem 1000PPR(4000CPR)

0 opinii - Napisz opinię

390.57zł

5 + 374.43zł

10 + 359.61zł

50 + 345.91zł

100 + 333.22zł

w magazynie: 10000
Model: 34E1K-120
Waga brutto: 5.80kg
Certyfikowany: ISO, CE, UKCA, RoHS

Sprzedane: 592

Kliknij kraj dla magazynu na żywo

Wysyłka z

Chiny

Niemcy

Ilość

Do koszyka

Pytanie

Dodaj do listy życzeń Porównaj ten produkt

Wysyłka w ciągu 24 godzin!

Wysyłka w ciągu 24 godzin zasadniczo oznacza, że Twój produkt zostanie wysłany lub wysłany z naszego magazynu w ciągu 24 godzin od złożenia zamówienia.Przeczytaj więcej.

Wybierz lokalny magazyn, zyskaj więcej korzyści!

Dla klientów w USA, Wielkiej Brytanii, UE, Australii i Rosji prosimy priorytetowo wybierać lokalny magazyn. W przypadku UE wybierz magazyn niemiecki. Korzyści z tego wyboru obejmują szybsze czasy dostawy i niższe koszty całkowite, ponieważ nie ponosi się cła.

Specyfikacja elektryczna

Numer części producenta: 34E1K-120
Liczba faz: 2
Kąt kroku: 1,8stopnia
Moment trzymania: 12Nm(1699.34oz.in)
Prąd znamionowy/faza: 6,0A
Rezystancja fazowa: 0,72oma
Indukcyjność: 7,3mH ± 20%(1KHz)
Klasa izolacji: B 130°C[266°F]

Specyfikacja fizyczna

Rozmiar ramy: 86x86mm
Długość korpusu: 187,6mm
Średnica wału: Φ14mm
Długość wału: 37mm
długość rowka: 25mm
Liczba wyprowadzeń: 4
Długość przewodu: 270mm
Waga: 5,0kg

Specyfikacja enkodera

Typ obwodu wyjściowego: typ różnicowy
Typ enkodera: optyczny przyrostowy
Kanały sygnału wyjściowego: 2 kanały
Min. napięcie zasilania: 5V
Maks. napięcie zasilania: 5V
Wysokie napięcie wyjściowe: ＜4V
Niskie napięcie wyjściowe: ＜1V

Połączenie

SZPILKA	1	2	3	4
Silnik	A+	A-	B+	B-

SZPILKA	2	3	1	13	11	12
Koder	VCC	EGND	EA+	EA-	EB+	EB-

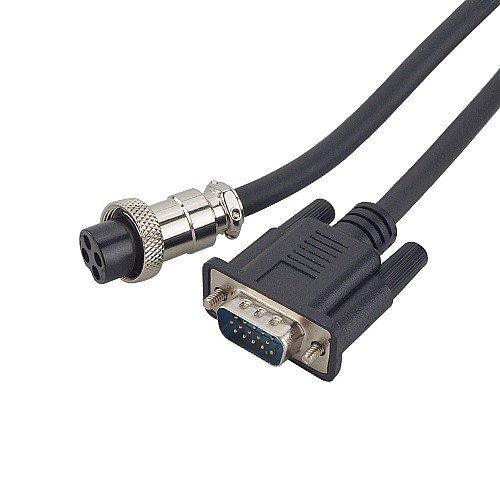

Silnik wyposażony jest w niezwykle elastyczny kabel, który można zginać 8 milionów razy bez ryzyka uszkodzenia.

Rodzaj produktu
Rodzaj produktu	Silnik krokowy w pętli zamkniętej
Specyfikacja elektryczna
Czy ma krzywą momentu obrotowego/naporu?	Tak
Indukcyjność(mH)	7.3
Kanały sygnału wyjściowego	2
Moment trzymania(Ncm)	1200
Moment trzymania(oz.in)	1699.34
Prąd znamionowy(A)	6.0
Rezystancja fazy(ohms)	0.72
Rozdzielczość enkodera	1000PPR
Typ enkodera	Optyczny przyrostowy
Typ obwodu wyjściowego	Różnicowy
Specyfikacja fizyczna
Długość ciała(mm)	187.6
Długość wału(mm)	37
Klasa IP	40
Metoda inwentaryzacji	Dedykowany inwentarz
Rozmiar ramy(mm)	Nema 34 (86 x 86)
Seria produktu	P
Średnica wału(mm)	14
