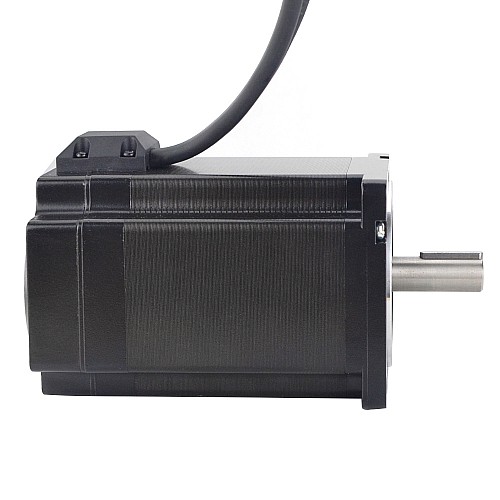

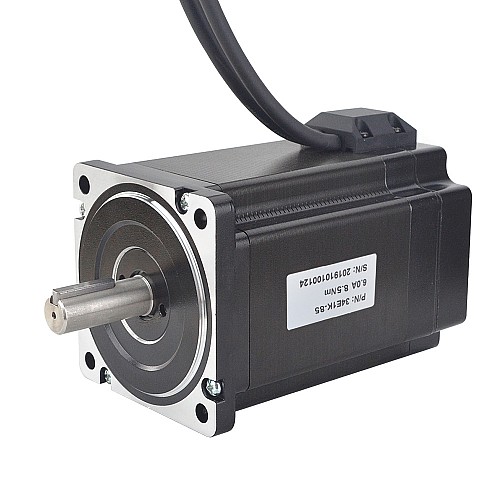

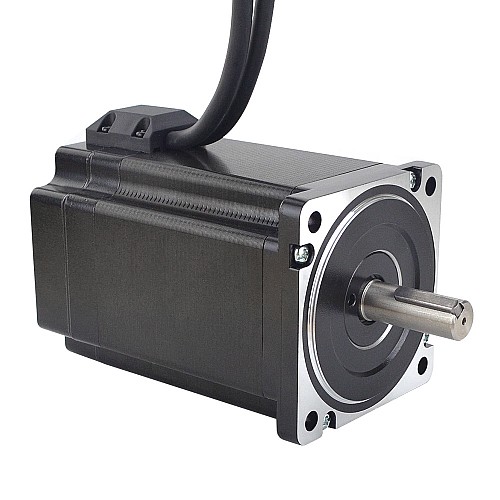

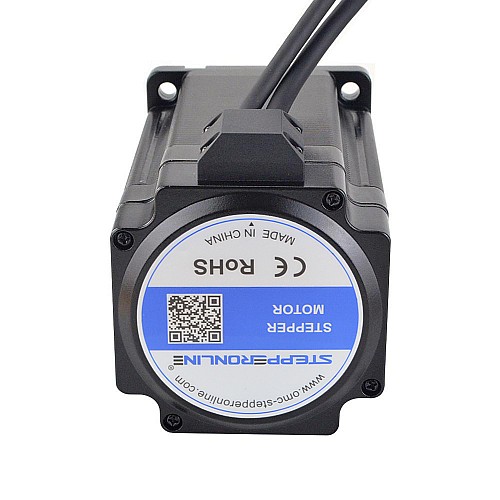

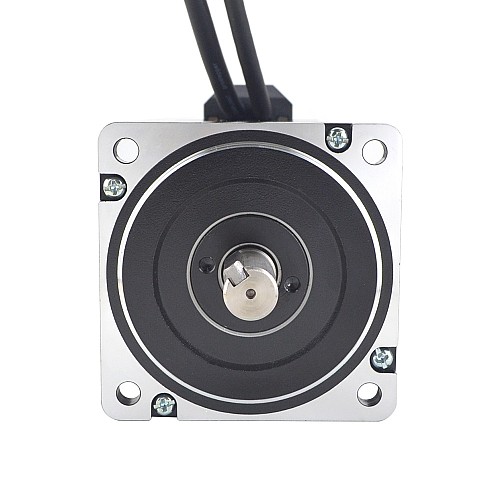

Silnik krokowy z zamkniętą pętlą serii P Nema 34 8,5Nm(1203,7oz.in) z enkoderem 1000PPR(4000CPR)

0 opinii - Napisz opinię

297.22zł

5 + 284.97zł

10 + 273.66zł

50 + 263.25zł

100 + 253.58zł

w magazynie: 200
Model: 34E1K-85
Waga brutto: 4.22kg
Certyfikowany: ISO, CE, UKCA, RoHS

Kliknij kraj dla magazynu na żywo

Wysyłka z

Chiny

USA

Ilość

Do koszyka

Pytanie

Dodaj do listy życzeń Porównaj ten produkt

Wysyłka w ciągu 24 godzin!

Wysyłka w ciągu 24 godzin zasadniczo oznacza, że Twój produkt zostanie wysłany lub wysłany z naszego magazynu w ciągu 24 godzin od złożenia zamówienia.Przeczytaj więcej.

Wybierz lokalny magazyn, zyskaj więcej korzyści!

Klientom z Polski zaleca się wybór lokalnego magazynu w Niemczech jako priorytetowego, ponieważ gwarantuje to szybszą dostawę, wygodniejszą obsługę posprzedażną oraz pozwala uniknąć procedur celnych, co oszczędza zarówno czas, jak i koszty.
Klienci ze wszystkich krajów mogą również wybrać magazyn w Chinach.

Specyfikacja elektryczna

Numer części producenta: 34E1K-85
Liczba faz: 2
Kąt kroku: 1,8stopnia
Moment trzymania: 8,5Nm(1203,7oz.in)
Prąd znamionowy/faza: 6,0A
Rezystancja fazowa: 0,5oma
Indukcyjność: 5,0mH ± 20%(1KHz)
Klasa izolacji: B 130°C[266°F]

Specyfikacja fizyczna

Rozmiar ramy: 86x86mm
Długość korpusu: 112.3mm
Średnica wału: Φ14mm
Długość wału: 37mm
długość rowka: 25mm
Liczba wyprowadzeń: 4
Długość przewodu: 270mm
Waga: 3,6kg

Specyfikacja enkodera

Typ obwodu wyjściowego: typ różnicowy
Typ enkodera: optyczny przyrostowy
Kanały sygnału wyjściowego: 2 kanały
Min. napięcie zasilania: 5V
Maks. napięcie zasilania: 5V
Wysokie napięcie wyjściowe: ＜4V
Niskie napięcie wyjściowe: ＜1V

Połączenie

SZPILKA	1	2	3	4
Silnik	A+	A-	B+	B-

SZPILKA	2	3	1	13	11	12
Koder	VCC	EGND	EA+	EA-	EB+	EB-

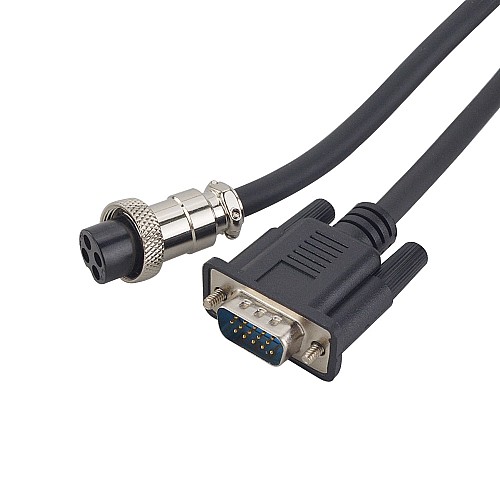

Silnik wyposażony jest w niezwykle elastyczny kabel, który można zginać 8 milionów razy bez ryzyka uszkodzenia.

Rodzaj produktu
Rodzaj produktu	Silnik krokowy w pętli zamkniętej
Specyfikacja elektryczna
Czy ma krzywą momentu obrotowego/naporu?	Tak
Indukcyjność(mH)	5
Kanały sygnału wyjściowego	2
Moment trzymania(Ncm)	850
Moment trzymania(oz.in)	1203.7
Prąd znamionowy(A)	6.0
Rezystancja fazy(ohms)	0.54
Rozdzielczość enkodera	1000PPR
Typ enkodera	Optyczny przyrostowy
Typ obwodu wyjściowego	Różnicowy
Specyfikacja fizyczna
Długość ciała(mm)	112.3
Długość wału(mm)	37
Klasa IP	40
Metoda inwentaryzacji	Dedykowany inwentarz
Rozmiar ramy(mm)	Nema 34 (86 x 86)
Seria produktu	P
Średnica wału(mm)	14
