Zestaw przedłużacza do silnika i enkodera 2,7m(106 ") do silników Nema 34 z zamkniętą pętlą
67.42zł
5 + 62.27zł
10 + 57.88zł
50 + 54.07zł
100 + 50.74zł
- w magazynie: 10000
- Model: CE3-M3-18
- Waga brutto: 0.48kg
- Certyfikowany: ISO
Sprzedane: 1295
Kliknij kraj dla magazynu na żywo
Wysyłka w ciągu 24 godzin!
Wysyłka w ciągu 24 godzin zasadniczo oznacza, że Twój produkt zostanie wysłany lub wysłany z naszego magazynu w ciągu 24 godzin od złożenia zamówienia.Przeczytaj więcej.
Wybierz lokalny magazyn, zyskaj więcej korzyści!
Dla klientów w USA, Wielkiej Brytanii, UE, Australii i Rosji prosimy priorytetowo wybierać lokalny magazyn. W przypadku UE wybierz magazyn niemiecki. Korzyści z tego wyboru obejmują szybsze czasy dostawy i niższe koszty całkowite, ponieważ nie ponosi się cła.

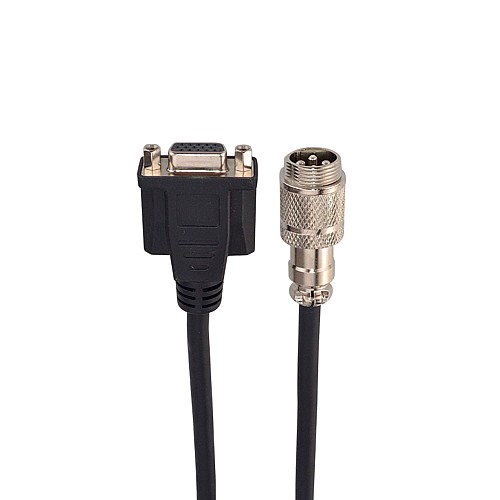

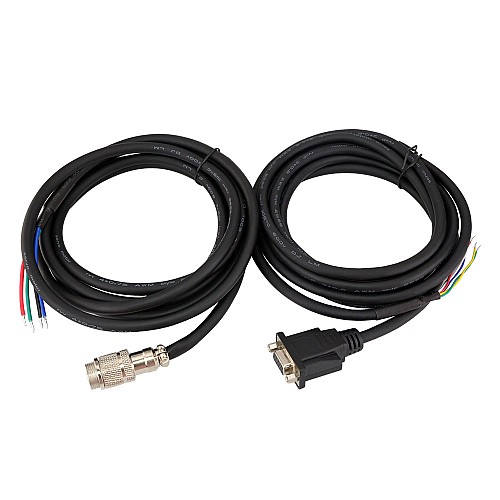

Kabel przedłużający do silnika o długości 2,7m(106 ") i przedłużacz do enkodera o długości 2,7m(106 ") do silników krokowych z zamkniętą pętlą Nema 34.
Ten zestaw kabli zawierał:
1 x 2,7m(106 ") długi kabel przedłużający enkoder do sterownika krokowego z zamkniętą pętlą
1 x RV-4 AWG18 2,7m(106 ") długi kabel przedłużający do silnika z wtyczką lotniczą GX16 do silników krokowych z zamkniętą pętlą Nema 34 (tylko do modeli silników z wtyczką lotniczą)
- Długość kabla przedłużającego silnika: 2,7m
- Długość kabla przedłużającego enkodera: 2,7m
- Wskaźnik przewodu przedłużającego silnika: AWG18
- Przedłużacz przewodu enkodera: AWG26
- Model wtyczki lotniczej (męski): GX16
Połączenie kabla przedłużającego silnika
SZPILKA | 1 | 2 | 3 | 4 |
Kolor | Czarny | Zielony | Czerwony | Niebieski |
Podłączenie kabla przedłużającego enkodera
SZPILKA | 2 | 3 | 1 | 13 | 11 | 12 |
Kolor | Czerwony | Biały | Czarny | Niebieski | Żółty | Zielony |
UWAGA: Gruby czarny przewód może być używany do ekranowania, ale nie jest to wymagane, więc możesz pozostawić go niepodłączony.
Specyfikacja fizyczna | |
Długość kabla(mm) | 2700 |
Metoda inwentaryzacji | Dedykowany inwentarz |
Używany do | Silnik krokowy z zamkniętą pętlą |
Plik | Rozmiar | |
---|---|---|
CE3-M3-18_Full_Datasheet.pdf | 115.38KB | Download |
