4,7m(185") Zestaw przedłużacza silnika i enkodera do silników Nema 23 i 24 z zamkniętą pętlą
105.91zł
5 + 97.89zł
10 + 90.97zł
50 + 84.98zł
100 + 79.70zł
- w magazynie: 10000
- Model: CE5-M5-20
- Waga brutto: 0.66kg
- Certyfikowany: ISO
Sprzedane: 2526
Kliknij kraj dla magazynu na żywo
Wysyłka w ciągu 24 godzin!
Wysyłka w ciągu 24 godzin zasadniczo oznacza, że Twój produkt zostanie wysłany lub wysłany z naszego magazynu w ciągu 24 godzin od złożenia zamówienia.Przeczytaj więcej.
Wybierz lokalny magazyn, zyskaj więcej korzyści!
Dla klientów w USA, Wielkiej Brytanii, UE, Australii i Rosji prosimy priorytetowo wybierać lokalny magazyn. W przypadku UE wybierz magazyn niemiecki. Korzyści z tego wyboru obejmują szybsze czasy dostawy i niższe koszty całkowite, ponieważ nie ponosi się cła.

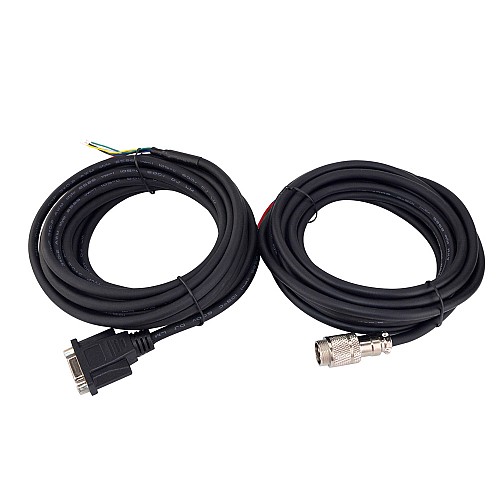

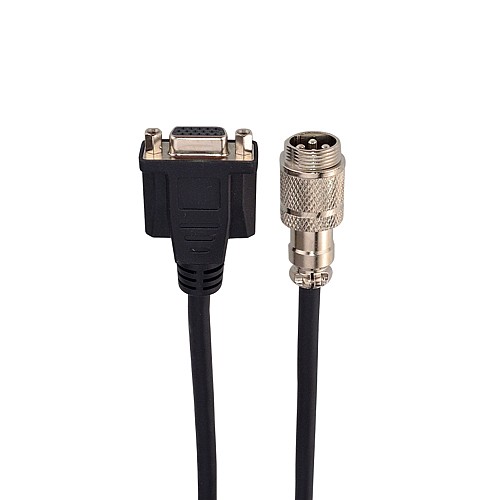

4,7m(185") długi kabel przedłużający do silnika i 4,7m(185") długi kabel przedłużający do enkodera dla silników krokowych Nema 23 i 24 z zamkniętą pętlą.
Ten zestaw kabli zawierał:
1 x 4,7m(185") długi kabel przedłużający enkoder do sterownika krokowego z zamkniętą pętlą
1 x RV-4 AWG20 4,7m(185") długi kabel przedłużający do silnika z wtyczką lotniczą GX16 do silników krokowych z zamkniętą pętlą Nema 23 i 24 (tylko do modeli silników z wtyczką lotniczą)
- Długość kabla przedłużającego silnika: 4,7m
- Długość kabla przedłużającego enkodera: 4,7m
- Przedłużacz przewodu silnika: AWG20
- Przedłużacz przewodu enkodera: AWG26
- Model wtyczki lotniczej (męski): GX16
Połączenie kabla przedłużającego silnika
SZPILKA | 1 | 2 | 3 | 4 |
Kolor | Czarny | Zielony | Czerwony | Niebieski |
Podłączenie kabla przedłużającego enkodera
SZPILKA | 2 | 3 | 1 | 13 | 11 | 12 |
Kolor | Czerwony | Biały | Czarny | Niebieski | Żółty | Zielony |
UWAGA: Gruby czarny przewód może być używany do ekranowania, ale nie jest to wymagane, więc możesz pozostawić go niepodłączony.
Specyfikacja fizyczna | |
Długość kabla(mm) | 4700 |
Metoda inwentaryzacji | Dedykowany inwentarz |
Używany do | Silnik krokowy z zamkniętą pętlą |
Plik | Rozmiar | |
---|---|---|
CE5-M5-20_Full_Datasheet.pdf | 115.49KB | Download |
