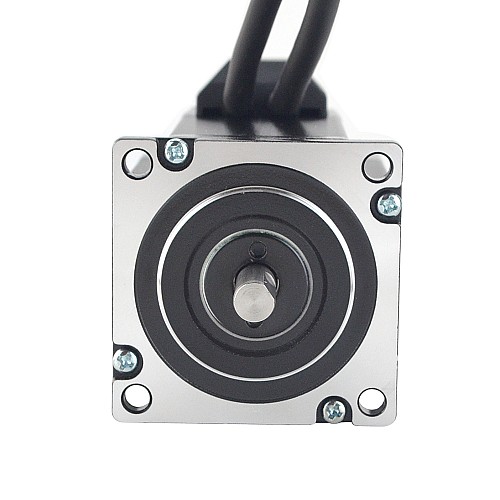

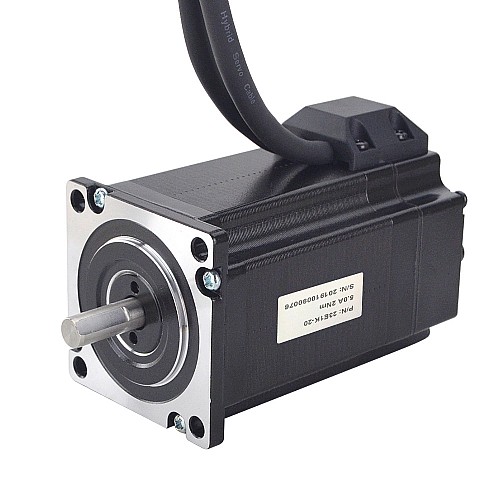

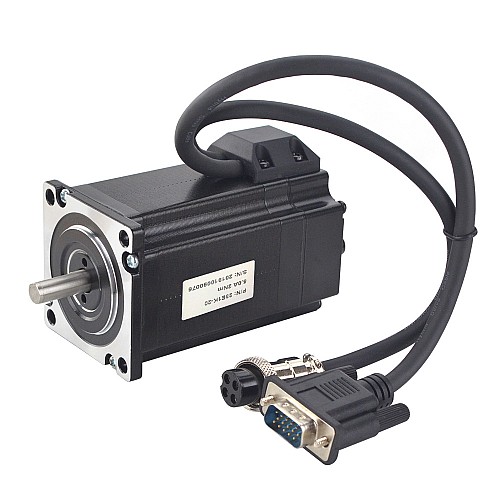

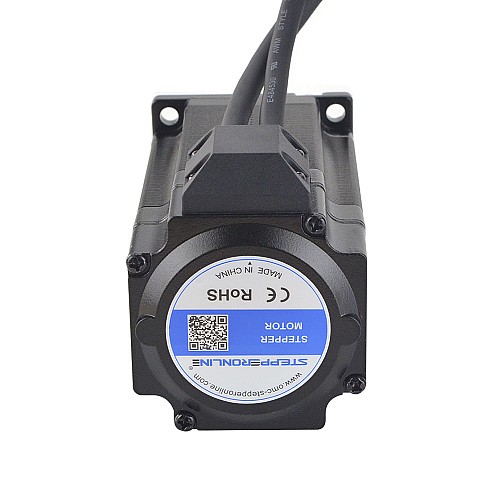

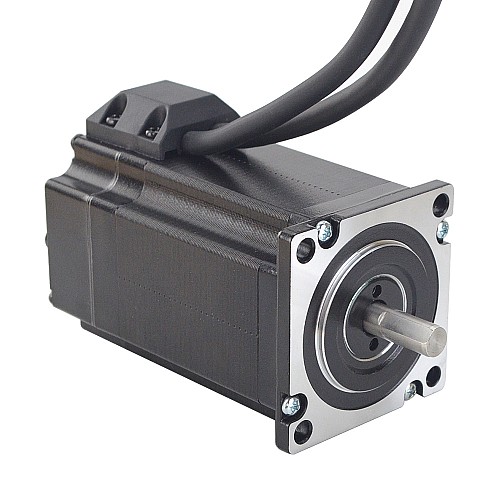

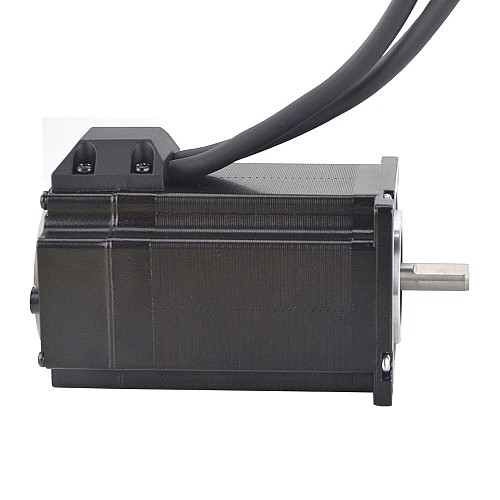

Silnik krokowy Nema 23 z zamkniętą pętlą serii P 2Nm(283.22oz.in) z enkoderem 1000PPR(4000CPR)

Bestsellery

Silnik krokowy Nema 23 z zamkniętą pętlą serii P 2Nm(283.22oz.in) z enkoderem 1000PPR(4000CPR)

0 opinii - Napisz opinię

171.96zł

5 + 164.86zł

10 + 158.34zł

50 + 152.31zł

100 + 146.72zł

w magazynie: 10000
Model: 23E1K-20
Waga brutto: 1.32kg
Certyfikowany: ISO, CE, UKCA, RoHS

Sprzedane: 892

Kliknij kraj dla magazynu na żywo

Wysyłka z

Chiny

USA

Ilość

Do koszyka

Pytanie

Dodaj do listy życzeń Porównaj ten produkt

Wysyłka w ciągu 24 godzin!

Wysyłka w ciągu 24 godzin zasadniczo oznacza, że Twój produkt zostanie wysłany lub wysłany z naszego magazynu w ciągu 24 godzin od złożenia zamówienia.Przeczytaj więcej.

Wybierz lokalny magazyn, zyskaj więcej korzyści!

Dla klientów w USA, Wielkiej Brytanii, UE, Australii i Rosji prosimy priorytetowo wybierać lokalny magazyn. W przypadku UE wybierz magazyn niemiecki. Korzyści z tego wyboru obejmują szybsze czasy dostawy i niższe koszty całkowite, ponieważ nie ponosi się cła.

Specyfikacja elektryczna

Numer części producenta: 23E1K-20
Liczba faz: 2
Kąt kroku: 1,8stopnia
Moment trzymania: 2Nm(283,22oz.in)
Prąd znamionowy/faza: 5,0A
Rezystancja fazowa: 0,4ohms
Indukcyjność: 1,8mH ± 20%(1KHz)
Klasa izolacji: B 130°C[266°F]

Specyfikacja fizyczna

Rozmiar ramy: 57x57mm
Długość korpusu: 98,3mm
Średnica wału: Φ8mm
Długość wału: 21mm
Długość wału D-Cut: 15mm
Długość przewodu: 270mm
Waga: 1,06kg

Specyfikacja enkodera

Typ obwodu wyjściowego: typ różnicowy
Typ enkodera: optyczny przyrostowy
Kanały sygnału wyjściowego: 2 kanały
Min. napięcie zasilania: 5V
Maks. napięcie zasilania: 5V
Wysokie napięcie wyjściowe: ＜4V
Niskie napięcie wyjściowe: ＜1V

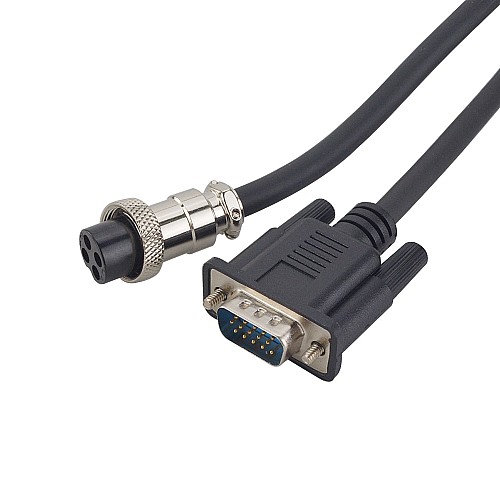

Połączenie

SZPILKA	1	2	3	4
Silnik	A+	A-	B+	B-

SZPILKA	2	3	1	13	11	12
Koder	VCC	EGND	EA+	EA-	EB+	EB-

Silnik wyposażony jest w niezwykle elastyczny kabel, który można zginać 8 milionów razy bez ryzyka uszkodzenia.

Rodzaj produktu
Rodzaj produktu	Silnik krokowy w pętli zamkniętej
Specyfikacja elektryczna
Czy ma krzywą momentu obrotowego/naporu?	Tak
Indukcyjność(mH)	1.8
Kanały sygnału wyjściowego	2
Moment trzymania(Ncm)	200
Moment trzymania(oz.in)	283.22
Prąd znamionowy(A)	5.0
Rezystancja fazy(ohms)	0.4
Rozdzielczość enkodera	1000PPR
Typ enkodera	Optyczny przyrostowy
Typ obwodu wyjściowego	Różnicowy
Specyfikacja fizyczna
Długość ciała(mm)	98.3
Długość wału(mm)	21
Klasa IP	40
Metoda inwentaryzacji	Dedykowany inwentarz
Rozmiar ramy(mm)	Nema 23 (57 x 57)
Seria produktu	P
Średnica wału(mm)	8
