Cyfrowy sterownik krokowy 1,8-5,6A 20-50VDC dla silnika krokowego Nema 23, 24, 34

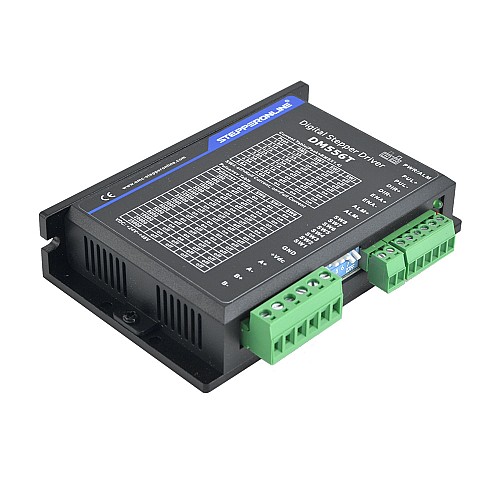

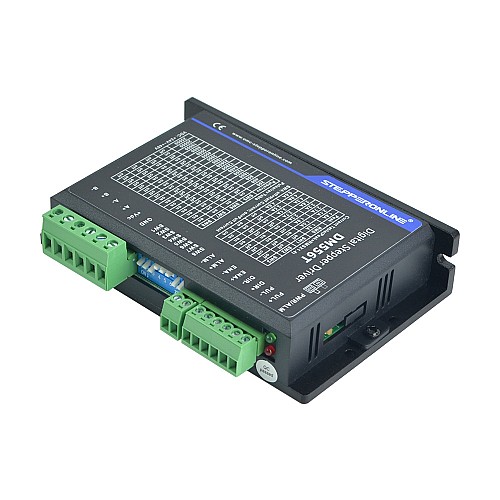

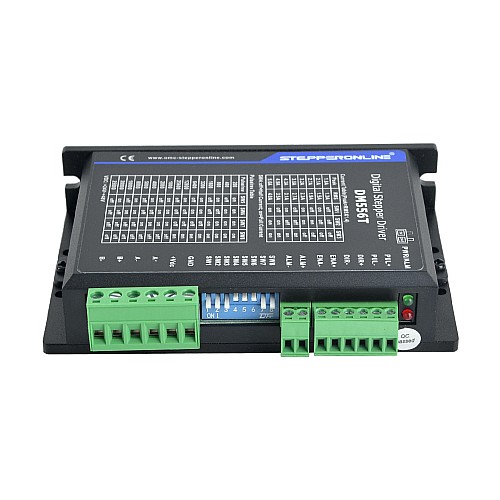

DM556T to cyfrowy sterownik krokowy o prostej konstrukcji i łatwej konfiguracji. Dzięki wdrożeniu zaawansowanej technologii sterowania krokowego, ten sterownik krokowy jest w stanie płynnie zasilać 2-fazowe i 4-fazowe silniki krokowe z optymalnym momentem obrotowym oraz niskim nagrzewaniem i hałasem silnika. Jego napięcie robocze wynosi 20 - 50VDC i może wyprowadzać prąd do 5,6A. Wszystkie mikrokroki i prąd wyjściowy są realizowane za pomocą przełączników DIP. Dlatego DM556T są idealnym wyborem do zastosowań wymagających prostego sterowania krokowego i kierunkowego silników krokowych NEMA 23, 24 i 34.

Kluczowe cechy

• Sterowanie krokowe i kierunkowe(PUL/DIR)
• Multi-Stepping dla płynnego ruchu silnika
• Miękki start bez „skoku” po włączeniu
• Częstotliwość wejściowa impulsu do 200KHz
• Automatyczna redukcja prądu jałowego
• Zabezpieczenia przepięciowe i nadprądowe
• Wejścia kompatybilne z TTL i izolowane optycznie do 5,6A

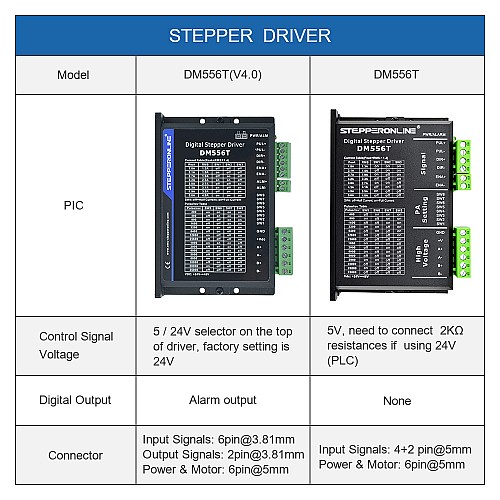

• Selektor napięcia logicznego 5V/24V, ustawienie domyślne 24V

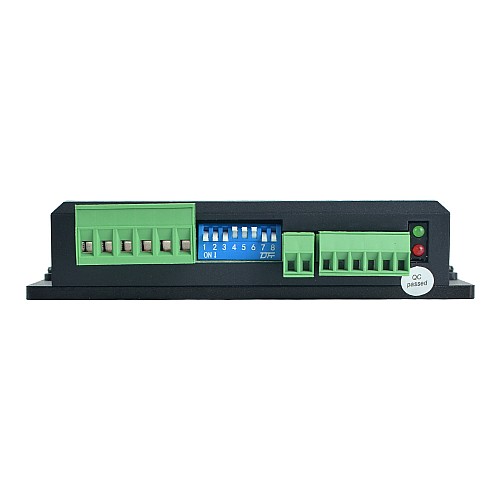

• 16 wybieranych rozdzielczości mikrokroków od 400 do 25 600 za pomocą przełączników DIP
• 8 wybieralnych ustawień prądu wyjściowego od 1,8A do 5,6A za pomocą przełączników DIP
• Antyrezonans zapewniający optymalny moment obrotowy, wyjątkowo płynny ruch, niskie nagrzewanie się silnika i hałas
• Automatyczna identyfikacja silnika i automatyczna konfiguracja parametrów w celu uzyskania optymalnego momentu obrotowego z silników o szerokim zakresie

Parametry elektryczne

• Szczytowy prąd wyjściowy: 1,8 ~ 5,6A(4,0RMS)
• Napięcie wejściowe: +20~50VDC(typowe 24-48VDC)
• Prąd sygnału logicznego: 7~16mA(typowy 10mA)
• Częstotliwość wejściowa impulsu: 0~200kHz
• Szerokość impulsu: 2,5μS
• Rezystancja izolacji: 500MΩ

Środowisko pracy i inne specyfikacje(Tj = 25℃ / 77 ℉)

• Chłodzenie: chłodzenie naturalne lub chłodzenie wymuszone
• Środowisko: Unikaj kurzu, mgły olejowej i żrących gazów
• Temperatura otoczenia: 0℃ ~ 65℃
• Wilgotność: 40% RH(90% RH)
• Temperatura pracy: 0℃ 50℃
• Wibracje: 10-50Hz / 0,15mm
• Temperatura przechowywania: -20℃ 65℃
• Waga: około 300g(10.6 uncji)
