Dwuwałowy krokowy CNC Nema 23 3,1Nm(439oz.in) 60x60x88mm 8 przewodów

1 opinii - Napisz opinię

147.56zł

5 + 140.64zł

10 + 134.30zł

50 + 128.53zł

100 + 123.21zł

w magazynie: 10000
Model: 24HS34-3008D
Waga brutto: 1.50kg
Certyfikowany: ISO, CE, UKCA, RoHS

Sprzedane: 276

Kliknij kraj dla magazynu na żywo

Wysyłka z

Chiny

Ilość

Do koszyka

Pytanie

Dodaj do listy życzeń Porównaj ten produkt

Wysyłka w ciągu 24 godzin!

Wysyłka w ciągu 24 godzin zasadniczo oznacza, że Twój produkt zostanie wysłany lub wysłany z naszego magazynu w ciągu 24 godzin od złożenia zamówienia.Przeczytaj więcej.

Wybierz lokalny magazyn, zyskaj więcej korzyści!

Dla klientów w USA, Wielkiej Brytanii, UE, Australii i Rosji prosimy priorytetowo wybierać lokalny magazyn. W przypadku UE wybierz magazyn niemiecki. Korzyści z tego wyboru obejmują szybsze czasy dostawy i niższe koszty całkowite, ponieważ nie ponosi się cła.

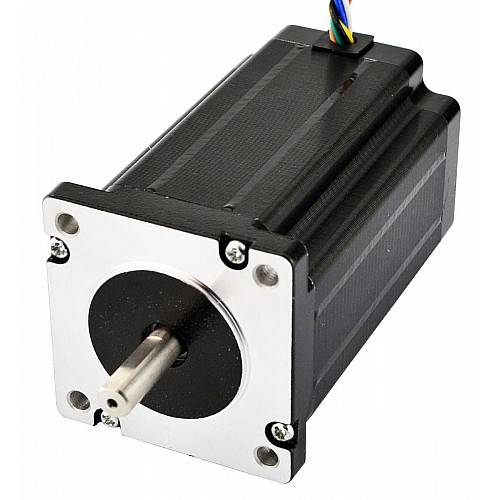

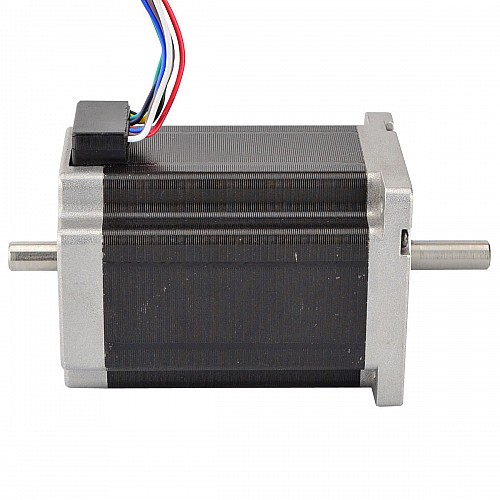

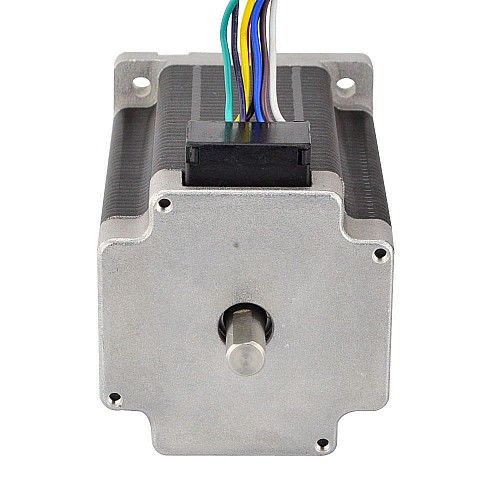

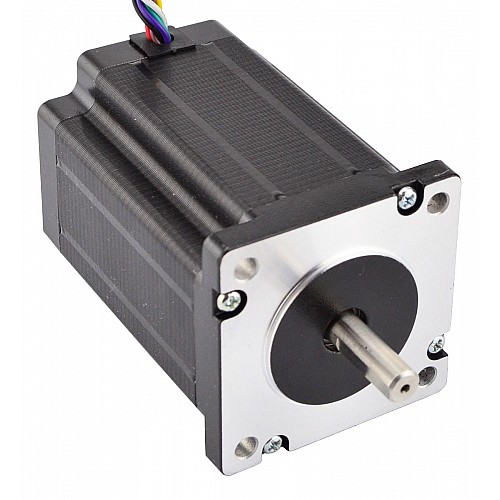

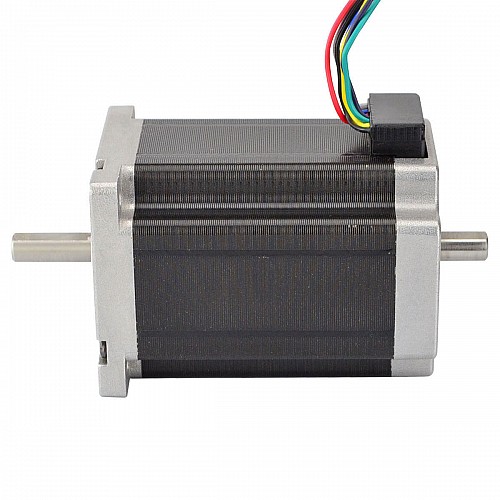

Ten silnik krokowy nema 23 o kącie kroku 1,8stopnia i rozmiarze 60x60x88mm. Posiada 8 przewodów, które mają trzy opcje podłączenia: Unipolarne lub Bipolarne(szeregowe) lub Bipolarne(równoległe), możesz wybrać dowolny typ. Moment trzymania sięga 2,2Nm(312oz.in) przy połączeniu jednobiegunowym i 3,1Nm(439oz.in) przy połączeniu dwubiegunowym. Tylny wał może zamontować enkoder, koło ręczne lub równoważne.

Specyfikacja elektryczna

Numer części producenta: 24HS34-3008D
Typ silnika: jednobiegunowy/dwubiegunowy
Kąt kroku: 1,8stopnia
Moment trzymania(dwubiegunowy): 3.1Nm(439oz.in)
Moment trzymania(jednobiegunowy): 2,2Nm(312uncji)
Prąd znamionowy(szeregowy bipolarny): 2.1A
Prąd znamionowy(dwubiegunowy równoległy): 4.2A
Prąd znamionowy(jednobiegunowy): 3.0A
Rezystancja fazowa(szereg bipolarny): 2,6 omów
Rezystancja fazowa(dwubiegunowa równoległa): 0,65 oma
Rezystancja fazowa(jednobiegunowa): 1,3 omów
Indukcyjność(serial bipolarny): 12,8mH±20%(1KHz)
Indukcyjność(bipolarna równoległa): 3,2mH±20%(1KHz)
Indukcyjność(jednobiegunowa): 3,2mH±20%(1KHz)
Klasa izolacji: B 130°C[266°F]

Specyfikacja fizyczna

Rozmiar ramy: 60x60mm
Długość ciała: 88mm
Średnica wału: Φ8mm
Długość przedniego wału: 24mm
Długość tylnego wału: 15mm
Długość cięcia w kształcie litery D: 20mm
Liczba wyprowadzeń: 8
Długość ołowiu: 600mm
Waga: 1,34kg

Połączenie

A+	A-	B+	B-
Czerwony/niebieski	Żółty/czarny	Biały/brązowy	Fioletowy/zielony

Odpowiedni wspornik dla tego silnika to ST-M2.

Rodzaj produktu
Rodzaj produktu	Hybrydowy silnik krokowy
Specyfikacja elektryczna
Bipolarny/Unipolarny	Bipolarny/Unipolarny
Czy ma krzywą momentu obrotowego/naporu?	Tak
Indukcyjność(mH)	3.2
Kąt kroku(deg.)	1.8
Moment trzymania(Ncm)	310
Moment trzymania(oz.in)	439
Prąd znamionowy(A)	4.2
Rezystancja fazy(ohms)	0.65
Specyfikacja fizyczna
Długość ciała(mm)	88
Długość ołowiu(mm)	600
Długość wału(mm)	24
Ilość kabli	8
Klasa IP	40
Metoda inwentaryzacji	Dedykowany inwentarz
Pojedynczy/Podwójny Wał	Podwójny wał
Rozmiar ramy(mm)	Nema 23 (60 x 60)
Seria produktu	S
Średnica wału(mm)	8
Typ wału wyjściowego	D
Waga(g)	1340
