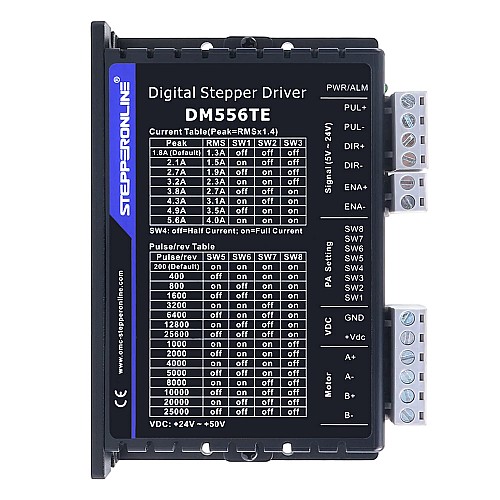

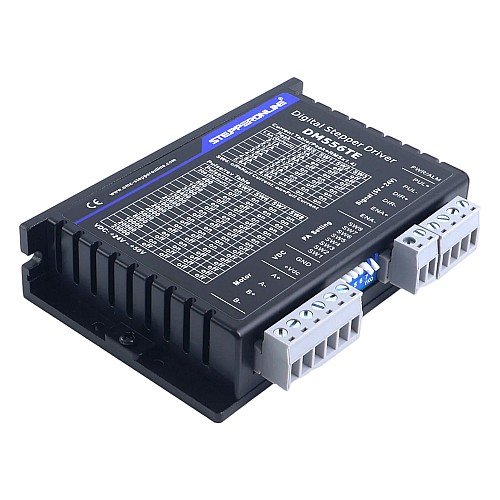

Cyfrowy sterownik silnika krokowego serii TE 1,8-5,6A 24-50VDC do silnika Nema 23, 24, 34

Sterowniki serii TE to ulepszone wersje oparte na serii T, oferujące wyjątkową wydajność w atrakcyjnej cenie. Zachowując niemal identyczną funkcjonalność i wydajność co seria T, znacznie obniżyliśmy próg wejścia produktu poprzez optymalizację kosztów, czyniąc wysokiej jakości sterowniki krokowe bardziej dostępnymi.

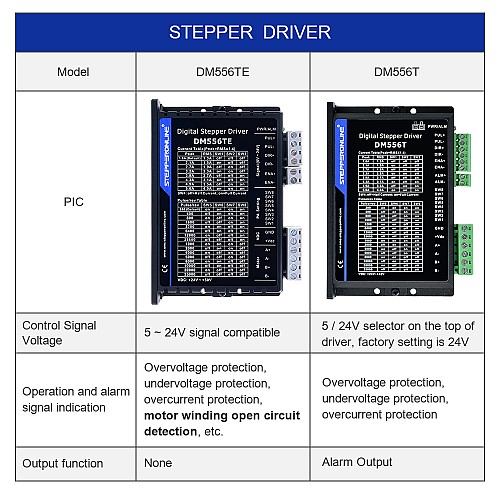

Jest to cyfrowy sterownik krokowy serii TE z maksymalnym prądem wyjściowym 1,8–5,6A i napięciem wejściowym 24–50V DC. Zaprojektowany jest do silników krokowych Nema 23, 24, 34 i ma bardziej konkurencyjną cenę niż DM556T.
Funkcjonalnie sterownik TE posiada ekskluzywną funkcję "Wykrywanie przerwy w uzwojeniu silnika". Ten monitoring w czasie rzeczywistym ostrzega przed ryzykiem przerwy, zmniejszając uszkodzenia sprzętu i przestoje oraz zwiększając niezawodność. Galwanicznie izolowane wejścia z napięciem 5–24V umożliwiają łatwą integrację z większą liczbą systemów sterowania i upraszczają konfigurację. Należy pamiętać, że sterowniki serii TE obsługują tylko pojedynczy impuls wejściowy.

Kluczowe cechy

• Wykrywanie przerwy w uzwojeniu silnika
• Galwanicznie izolowane wejścia 5–24V
• Obsługa tylko pojedynczego impulsu
• Automatyczna redukcja prądu biegu jałowego
• Częstotliwość wejścia impulsów do 200kHz
• Sterowanie krok i kierunek(PUL/DIR)
• Mikrokroki dla płynnego ruchu silnika
• Miękki start bez "szarpnięcia" przy włączaniu
• Zabezpieczenia przed przepięciem i przeciążeniem prądowym
• Wejścia kompatybilne z TTL i galwanicznie izolowane do 5,6A

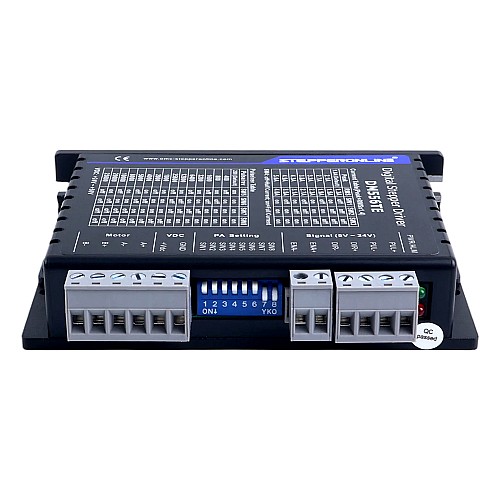

• 16 wybieralnych rozdzielczości mikrokroku 400–25 600 za pomocą przełączników DIP
• 8 wybieralnych ustawień prądu wyjściowego od 1,8A do 5,6A za pomocą przełączników DIP
• Anti-rezonans dla optymalnego momentu obrotowego, bardzo płynnego ruchu, niskiego nagrzewania i hałasu silnika
• Automatyczna identyfikacja silnika i automatyczna konfiguracja parametrów dla optymalnego momentu obrotowego z szerokiej gamy silników

Specyfikacje elektryczne

• Maksymalny prąd wyjściowy: 1,8–5,6A(wartość skuteczna 1,3–4,0A)
• Napięcie wejściowe: +24–50V DC
• Napięcie wejścia logicznego: 5–24V DC
• Prąd wejścia logicznego: 7–20mA
• Częstotliwość wejścia impulsów: 0–200kHz
• Szerokość impulsu: 2,5µs
• Rezystancja izolacji: 500MΩ

Środowisko pracy i inne specyfikacje(Tj = 25℃/77℉)

• Chłodzenie: Chłodzenie naturalne lub wymuszone
• Środowisko: Unikać kurzu, mgły olejowej i gazów korozyjnych
• Wilgotność: 40% RH – 90% RH
• Temperatura pracy: 0℃ – 40℃
• Wibracje: 10–55Hz / 0,15mm
• Temperatura przechowywania: -20℃ – 65℃
