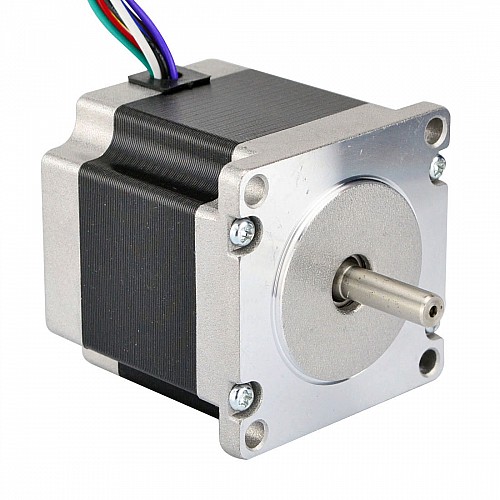

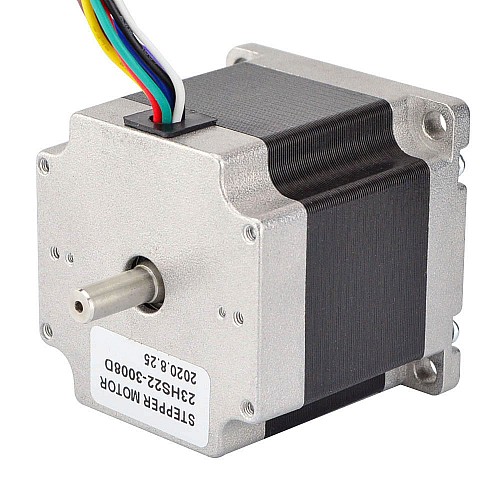

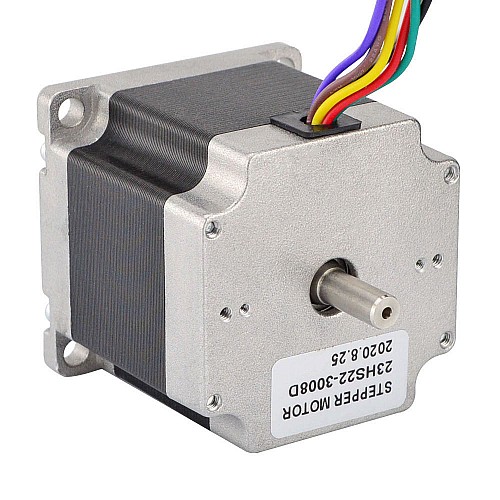

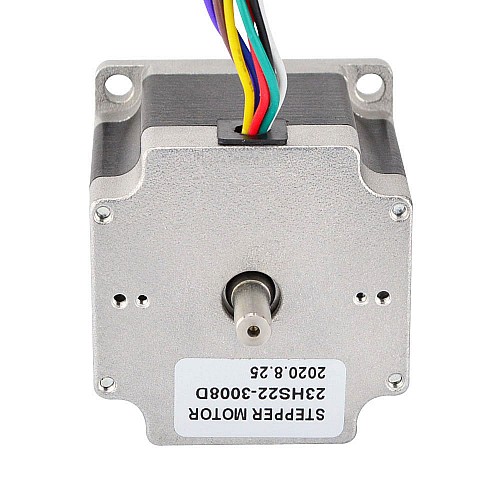

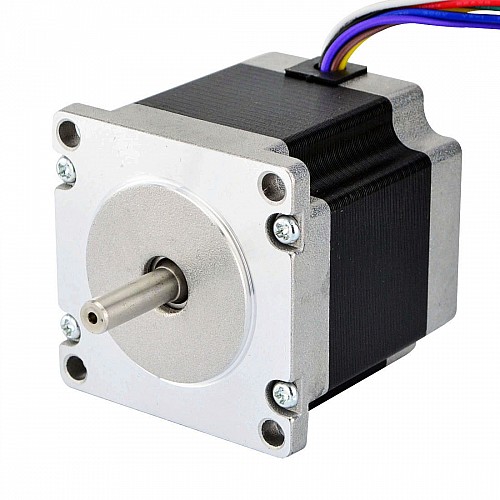

Podwójny wałek Nema 23 Jedno/dwubiegunowy 1,8deg 1,26Nm(178,4oz.in) 3A 8 przewodów

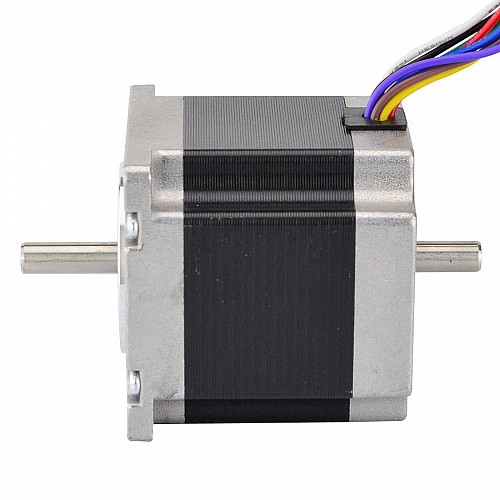

Ten silnik krokowy Nema 23 o kącie kroku 1,8stopnia i rozmiarze 57x57x56mm. Posiada 8 przewodów, które mają trzy opcje podłączenia: Unipolarne lub Bipolarne(szeregowe) lub Bipolarne(równoległe), możesz wybrać dowolny typ. Jego moment obrotowy sięga 0,9Nm(127,5oz.in) przy połączeniu jednobiegunowym i 1,26Nm(178.4oz.in) przy połączeniu dwubiegunowym. Tylny wał może zamontować enkoder, koło ręczne lub równoważne.

Specyfikacja elektryczna

• Numer części producenta: 23HS22-3008D
• Typ silnika: jednobiegunowy/bipolarny krokowy
• Kąt kroku: 1,8stopnia
• Moment trzymania(jednobiegunowy): 0,9Nm(127,5uncji)
• Moment trzymania(serial bipolarny): 1,26Nm(178.4uncji)
• Moment trzymania(równoległy dwubiegunowy): 1,26Nm(178.4uncji)
• Prąd znamionowy/faza(jednobiegunowy): 3.0A
• Prąd znamionowy / faza(szereg bipolarny): 2.12A
• Prąd znamionowy / faza(bipolarna równoległa): 4,24A
• Rezystancja fazowa(jednobiegunowa): 0,75 oma
• Rezystancja fazowa(szereg bipolarny): 1,5 oma
• Rezystancja fazowa(dwubiegunowa równoległa): 0,375 oma
• Indukcyjność(jednobiegunowa): 1,1mH±20%(1KHz)
• Indukcyjność(serial bipolarny): 4,4mH±20%(1KHz)
• Indukcyjność(bipolarna równoległa): 1,1mH±20%(1KHz)
• Klasa izolacji: B 130°C[266°F]

Specyfikacja fizyczna

• Rozmiar ramy: 57x57mm
• Długość ciała: 56mm
• Średnica wału: Φ6.35mm
• Długość przedniego wału: 21mm
• Długość tylnego wału: 15mm
• Liczba wyprowadzeń: 8
• Długość przewodu: 500mm
• Waga: 0,7kg

Połączenie
