Nema 17 Stepper Bipolar L=34mm z przełożeniem 27:1 Mała przekładnia planetarna

Nema 17 Stepper Bipolar L=33mm z przełożeniem 27:1 Mała przekładnia planetarna

Nema 17 Stepper Bipolar L=34mm z przełożeniem 27:1 Mała przekładnia planetarna

0 opinii - Napisz opinię

143.93zł

5 + 137.14zł

10 + 130.97zł

50 + 125.34zł

100 + 120.20zł

w magazynie: Przed Sprzedaż
Model: 17HS13-0404S-CG27
Waga brutto: 0.46kg
Certyfikowany: ISO, CE, UKCA, RoHS

Dostępne opcje

Statek z

Chiny

Ilość

Do koszyka

Pytanie

Dodaj do listy życzeń Porównaj ten produkt

Ten produkt sprzedawany jest w minimalnej ilości 50

Co oznacza zamówienie w przedsprzedaży?

Produkt w przedsprzedaży to obecnie niedostępny towar. Po złożeniu zamówienia rozpoczniemy produkcję lub zakup specjalnie dla Państwa.

Wysyłka w ciągu 24 godzin!

Wysyłka w ciągu 24 godzin zasadniczo oznacza, że Twój produkt zostanie wysłany lub wysłany z naszego magazynu w ciągu 24 godzin od złożenia zamówienia.Przeczytaj więcej.

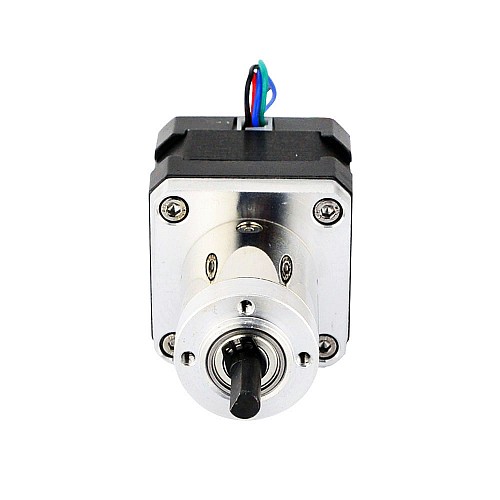

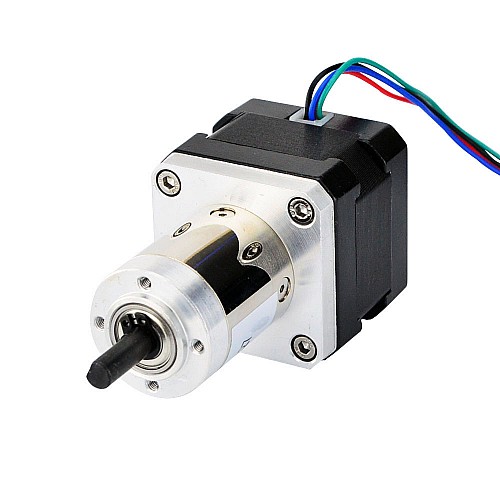

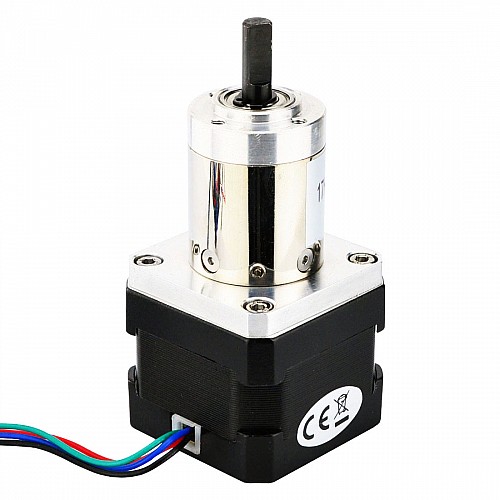

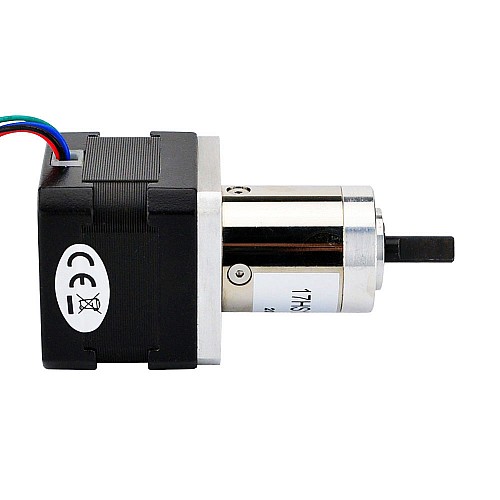

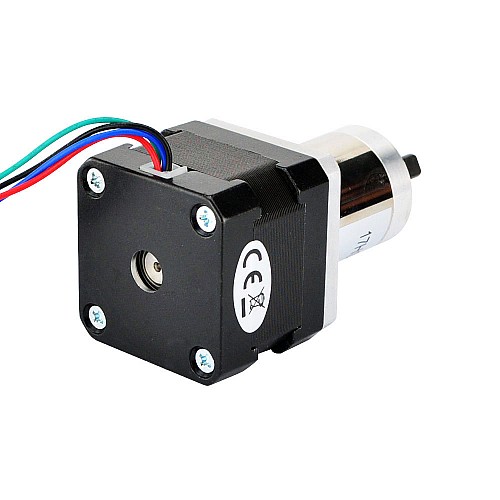

Ten niestandardowy silnik krokowy Nema 17 z korpusem 34mm i prądem znamionowym 0,4A ma zintegrowaną przekładnię planetarną o średnicy 28mm i przełożeniu 26,85:1. Jest to dobre rozwiązanie do zastosowań, które wymagają specjalnej przestrzeni, ale wymagają niskiej prędkości i/lub wysokiego momentu obrotowego.

Specyfikacja elektryczna

Numer części producenta: 17HS13-0404S-CG27
Typ silnika: dwubiegunowy krokowy
Kąt kroku: 0,67stopni
Moment trzymania bez skrzyni biegów: 22Ncm(31.2oz.in)
Prąd znamionowy/faza: 0,4A
Rezystancja fazowa: 30ohms
Indukcyjność: 27mH ± 20%(1KHz)
Klasa izolacji: B 130°C[266°F]

Dane techniczne skrzyni biegów

Typ skrzyni biegów: Planetarna
Przełożenie: 26,85:1
Wydajność: 81%
Luz bez obciążenia: <=1deg
Maksymalny dopuszczalny moment obrotowy: 3Nm(425oz.in)
Moment dopuszczalny moment obrotowy: 5Nm(708oz.in)
Maksymalne obciążenie osiowe wału: 5N
Maksymalne obciążenie promieniowe wału: 25N

Specyfikacje fizyczne

Rozmiar ramy: 42x42mm
Długość silnika: 34mm
Długość skrzyni biegów: 37mm
Średnica wału: Φ6mm
Długość wału: 18mm
Długość cięcia w kształcie litery D: 12mm
Liczba wyprowadzeń: 4
Długość ołowiu: 500mm
Waga: 404g

Połączenie

A+	A-	B+	B-
Czarny	Zielony	Czerwony	Niebieski

Rodzaj produktu
Rodzaj produktu	Silnik krokowy z przekładnią
Specyfikacja elektryczna
Bipolarny/Unipolarny	Bipolarny
Czy ma krzywą momentu obrotowego/naporu?	Nie
Indukcyjność(mH)	27
Moment trzymania bez skrzyni biegów(Nm)	0.22
Prąd (A)	0.4
Rezystancja fazy(ohms)	30
Specyfikacja fizyczna
Długość ciała(mm)	71
Długość ołowiu(mm)	500
Długość wału(mm)	18
Ilość kabli	4
Klasa IP	40
Metoda inwentaryzacji	Dedykowany inwentarz
Pojedynczy/Podwójny Wał	Pojedynczy wał
Przełożenie(xx:1)	26.85
Rozmiar ramy(mm)	Nema 17 (42 x 42)
Średnica wału(mm)	6
Typ skrzyni biegów	Ekonomia Planetarna
Typ wału wyjściowego	D
Waga(g)	400
Zarys	<=1deg
