Nema 17 Stepper Bipolar L=34mm z przełożeniem 5:1 Mała przekładnia planetarna

Nema 17 Stepper Bipolar L=33mm z przełożeniem 5:1 Mała przekładnia planetarna

Nema 17 Stepper Bipolar L=34mm z przełożeniem 5:1 Mała przekładnia planetarna

1 opinii - Napisz opinię

139.58zł

5 + 133.01zł

10 + 127.03zł

50 + 121.57zł

100 + 116.56zł

w magazynie: Przed Sprzedaż
Model: 17HS13-0404S-CG5
Waga brutto: 0.41kg
Certyfikowany: ISO, CE, UKCA, RoHS

Sprzedane: 71

Kliknij kraj dla magazynu na żywo

Wysyłka z

Chiny

Ilość

Do koszyka

Pytanie

Dodaj do listy życzeń Porównaj ten produkt

Ten produkt sprzedawany jest w minimalnej ilości 50

Co oznacza zamówienie w przedsprzedaży?

Produkt w przedsprzedaży to obecnie niedostępny towar. Po złożeniu zamówienia rozpoczniemy produkcję lub zakup specjalnie dla Państwa.

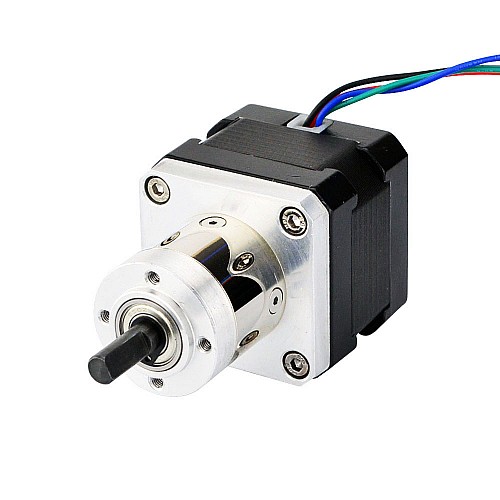

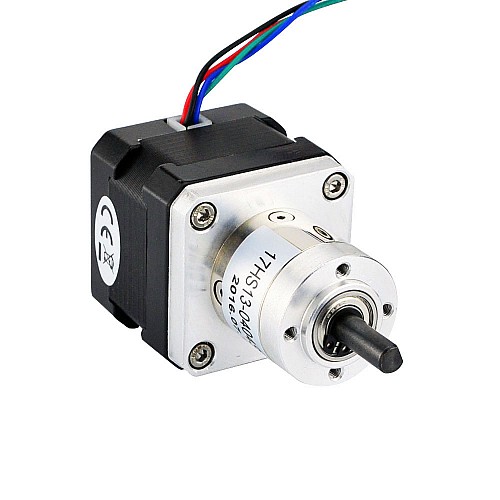

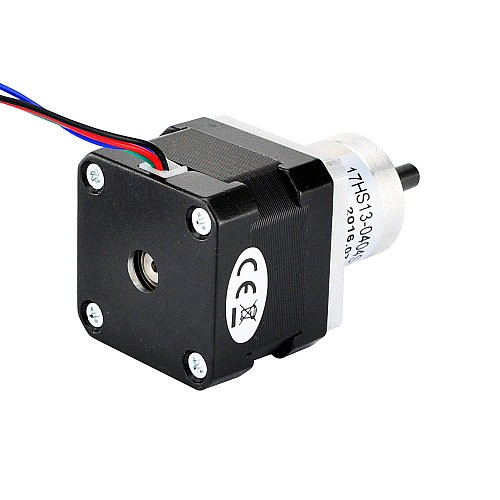

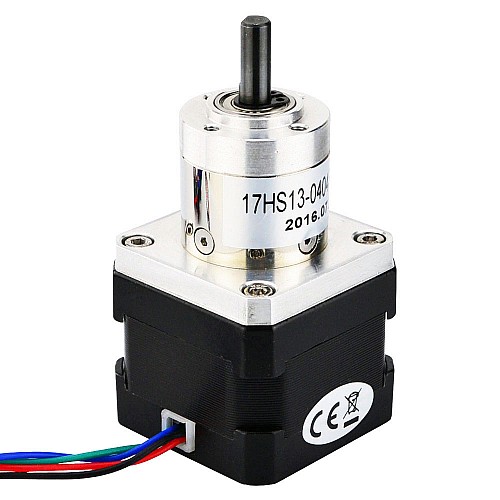

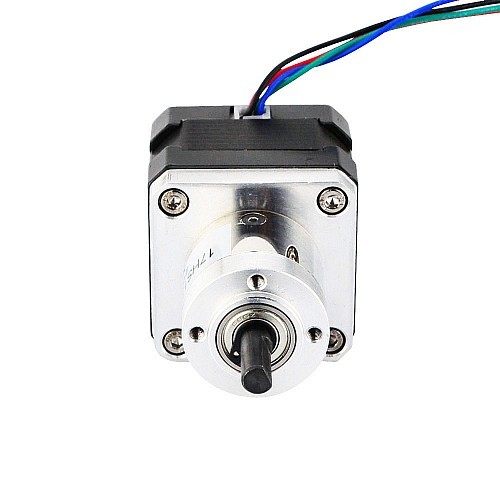

Ten niestandardowy silnik krokowy Nema 17 z korpusem 34mm i prądem znamionowym 0,4A ma zintegrowaną przekładnię planetarną o średnicy 28mm i przełożeniu 5,18:1. Jest to dobre rozwiązanie do zastosowań, które wymagają specjalnej przestrzeni, ale wymagają niskiej prędkości i/lub wysokiego momentu obrotowego.

Specyfikacja elektryczna

Numer części producenta: 17HS13-0404S-CG5
Typ silnika: dwubiegunowy krokowy
Kąt kroku: 0,35stopnia
Moment trzymania bez skrzyni biegów: 22Ncm(31.2oz.in)
Prąd znamionowy/faza: 0,4A
Rezystancja fazowa: 30ohms
Indukcyjność: 27mH ± 20%(1KHz)
Klasa izolacji: B 130°C[266°F]

Dane techniczne skrzyni biegów

Typ skrzyni biegów: Planetarna
Przełożenie: 5.18:1
Wydajność: 90%
Luz bez obciążenia: <=1deg
Maksymalny dopuszczalny moment obrotowy: 2Nm(283oz.in)
Moment dopuszczalny moment obrotowy: 4Nm(566oz.in)
Maksymalne obciążenie osiowe wału: 50N
Maksymalne obciążenie promieniowe wału: 100N

Specyfikacje fizyczne

Rozmiar ramy: 42x42mm
Długość silnika: 34mm
Długość skrzyni biegów: 29,3mm
Średnica wału: Φ6mm
Długość wału: 18mm
Długość cięcia w kształcie litery D: 12mm
Liczba wyprowadzeń: 4
Długość przewodu: 500mm
Waga: 358g

Połączenie

A+	A-	B+	B-
Czarny	Zielony	Czerwony	Niebieski

Rodzaj produktu
Rodzaj produktu	Silnik krokowy z przekładnią
Specyfikacja elektryczna
Bipolarny/Unipolarny	Bipolarny
Czy ma krzywą momentu obrotowego/naporu?	Tak
Indukcyjność(mH)	27
Moment trzymania bez skrzyni biegów(Nm)	0.22
Prąd (A)	0.4
Rezystancja fazy(ohms)	30
Specyfikacja fizyczna
Długość ciała(mm)	63.3
Długość ołowiu(mm)	500
Długość wału(mm)	18
Ilość kabli	4
Klasa IP	40
Metoda inwentaryzacji	Dedykowany inwentarz
Pojedynczy/Podwójny Wał	Pojedynczy wał
Przełożenie(xx:1)	5.18
Rozmiar ramy(mm)	Nema 17 (42 x 42)
Średnica wału(mm)	6
Typ skrzyni biegów	Ekonomia Planetarna
Typ wału wyjściowego	D
Waga(g)	400
Zarys	<=1deg
