Silnik krokowy Nema 14 bipolarny L=34mm z przełożeniem 5:1 przekładnia planetarna

1 opinii - Napisz opinię

154.88zł

5 + 146.85zł

10 + 139.58zł

50 + 133.01zł

100 + 127.03zł

w magazynie: 10000
Model: 14HS13-0804S-PG5
Waga brutto: 0.38kg
Certyfikowany: ISO, CE, UKCA, RoHS

Dostępne opcje

Statek z

Chiny

Ilość

Do koszyka

Pytanie

Dodaj do listy życzeń Porównaj ten produkt

Wysyłka w ciągu 24 godzin!

Wysyłka w ciągu 24 godzin zasadniczo oznacza, że Twój produkt zostanie wysłany lub wysłany z naszego magazynu w ciągu 24 godzin od złożenia zamówienia.Przeczytaj więcej.

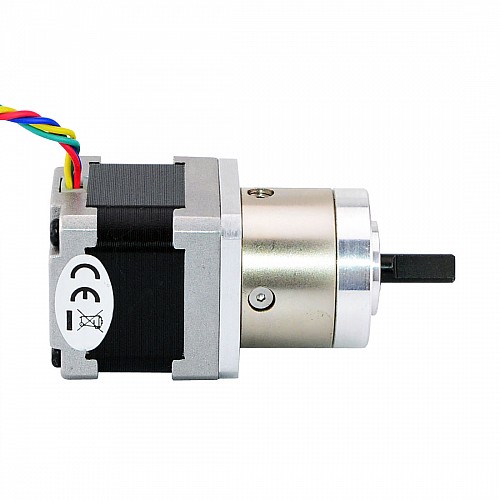

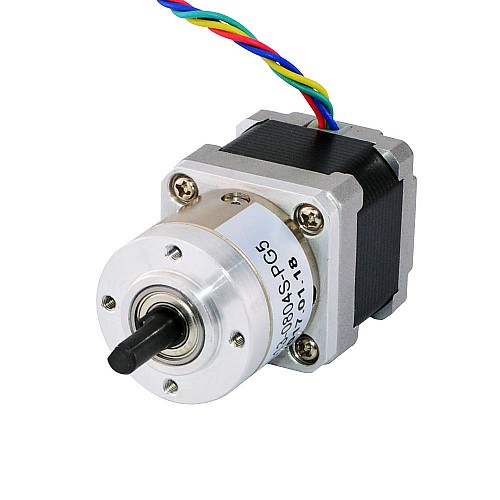

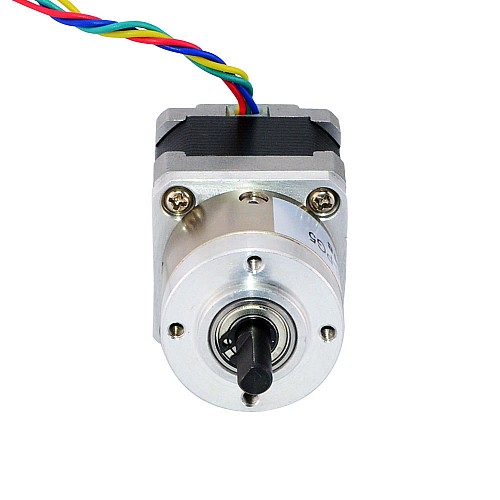

Ten silnik krokowy Nema 14 z korpusem 34mm i prądem znamionowym 1,0A posiada zintegrowaną przekładnię planetarną o przełożeniu 5,18:1. Jest to dobre rozwiązanie do zastosowań, które mają ograniczoną przestrzeń, ale wymagają niskiej prędkości i/lub wysokiego momentu obrotowego.

Specyfikacja elektryczna

Numer części producenta: 14HS13-0804S-PG5
Typ silnika: dwubiegunowy krokowy
Kąt kroku: 0,35stopnia
Moment obrotowy bez skrzyni biegów: 14Ncm(19.8oz.in)
Prąd znamionowy/faza: 1,0A
Rezystancja fazowa: 3,2ohms
Indukcyjność: 4,5mH ± 20%(1KHz)
Klasa izolacji: B 130°C[266°F]

Dane techniczne skrzyni biegów

Typ skrzyni biegów: Planetarna
Przełożenie: 5.18:1
Wydajność: 90%
Luz bez obciążenia: <=3deg
Maksymalny dopuszczalny moment obrotowy: 3Nm(424.83oz.in)
Moment dopuszczalny moment obrotowy: 5Nm(708.06oz.in)
Maksymalne obciążenie osiowe wału: 50N
Maksymalne obciążenie promieniowe wału: 100N

Specyfikacje fizyczne

Rozmiar ramy: 35x35mm
Długość silnika: 34mm
Długość skrzyni biegów: 29.2mm
Średnica wału: Φ6mm
Długość wału: 18mm
Długość cięcia w kształcie litery D: 12mm
Liczba wyprowadzeń: 4
Długość ołowiu: 300mm
Waga: 290g

Połączenie

A+	A-	B+	B-
Czerwony	Zielony	Żółty	Niebieski

Rodzaj produktu
Rodzaj produktu	Silnik krokowy z przekładnią
Specyfikacja elektryczna
Bipolarny/Unipolarny	Bipolarny
Czy ma krzywą momentu obrotowego/naporu?	Tak
Indukcyjność(mH)	4.5
Moment trzymania bez skrzyni biegów(Nm)	0.14
Prąd (A)	1.0
Rezystancja fazy(ohms)	3.2
Specyfikacja fizyczna
Długość ciała(mm)	62.2
Długość ołowiu(mm)	300
Długość wału(mm)	18
Ilość kabli	4
Klasa IP	40
Metoda inwentaryzacji	Dedykowany inwentarz
Pojedynczy/Podwójny Wał	Pojedynczy wał
Przełożenie(xx:1)	5.18
Rozmiar ramy(mm)	Nema 14 (35 x 35)
Średnica wału(mm)	6
Typ skrzyni biegów	Ekonomia Planetarna
Typ wału wyjściowego	D
Waga(g)	290
Zarys	<=3deg

Plik	Rozmiar
14HS13-0804S-PG5_Full_Datasheet.pdf	138.06KB	Download
14HS13-0804S-PG5.STEP	2.07MB	Download
14HS13-0804S-PG5_Torque_Curve.pdf	186.84KB	Download
14HS13-0804S_Torque_curve.pdf	214.15KB	Download
