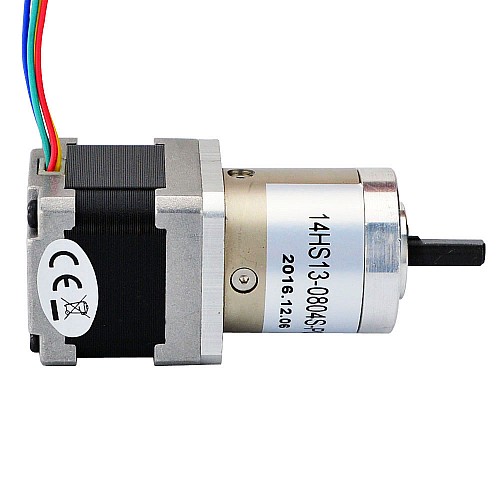

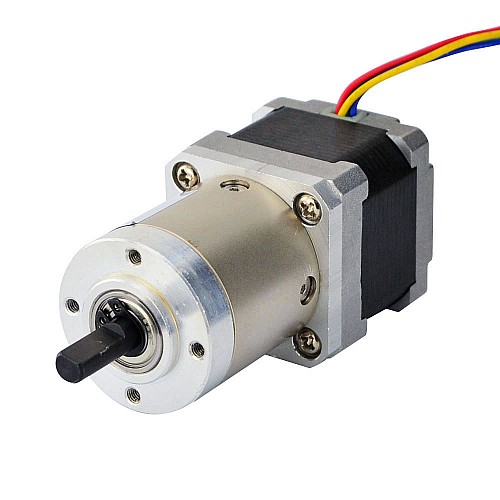

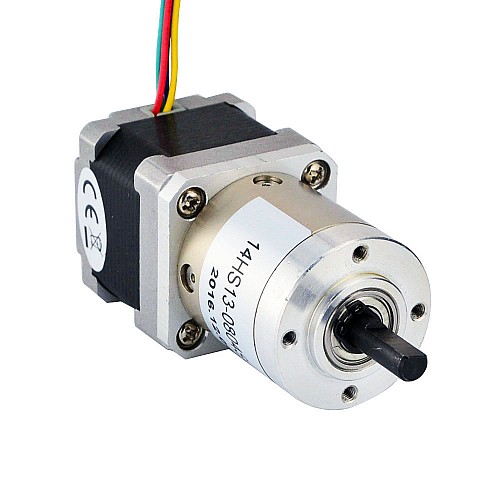

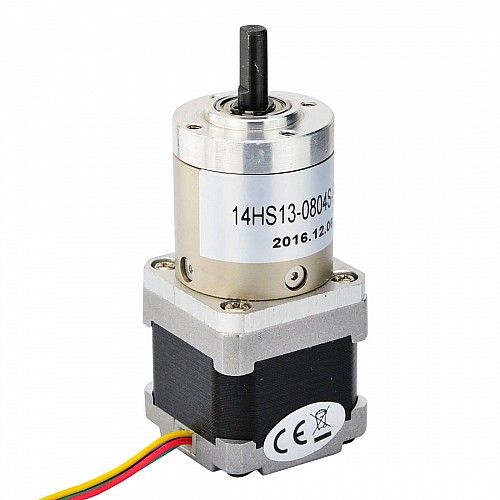

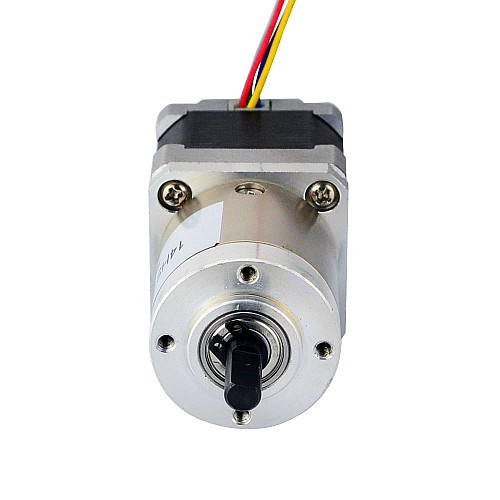

Silnik krokowy Nema 14 bipolarny L=34mm z przełożeniem 27:1 przekładnia planetarna

Silnik krokowy Nema 14 bipolarny L=33mm z przełożeniem 27:1 przekładnia planetarna

Silnik krokowy Nema 14 bipolarny L=34mm z przełożeniem 27:1 przekładnia planetarna

1 opinii - Napisz opinię

159.72zł

5 + 151.42zł

10 + 143.93zł

50 + 137.14zł

100 + 130.97zł

w magazynie: 10000
Model: 14HS13-0804S-PG27
Waga brutto: 0.36kg
Certyfikowany: ISO, CE, UKCA, RoHS

Dostępne opcje

Statek z

Chiny

Ilość

Do koszyka

Pytanie

Dodaj do listy życzeń Porównaj ten produkt

Wysyłka w ciągu 24 godzin!

Wysyłka w ciągu 24 godzin zasadniczo oznacza, że Twój produkt zostanie wysłany lub wysłany z naszego magazynu w ciągu 24 godzin od złożenia zamówienia.Przeczytaj więcej.

Ten silnik krokowy Nema 14 z korpusem 34mm i prądem znamionowym 1.0A posiada zintegrowaną przekładnię planetarną o przełożeniu 26,85:1. Jest to dobre rozwiązanie do zastosowań, które mają ograniczoną przestrzeń, ale wymagają niskiej prędkości i/lub wysokiego momentu obrotowego.

Specyfikacja elektryczna

Numer części producenta: 14HS13-0804S-PG27
Typ silnika: dwubiegunowy krokowy
Kąt kroku: 0,067stopni
Moment obrotowy bez skrzyni biegów: 14Ncm(19.8oz.in)
Prąd znamionowy/faza: 1,0A
Rezystancja fazowa: 3,2ohms
Indukcyjność: 4,5mH ± 20%(1KHz)
Klasa izolacji: B 130°C[266°F]

Dane techniczne skrzyni biegów

Typ skrzyni biegów: Planetarna
Przełożenie: 26,85:1
Wydajność przekładni: 80%
Luz bez obciążenia: <=3deg
Maksymalny dopuszczalny moment obrotowy: 3Nm(424.83oz.in)
Moment dopuszczalny moment obrotowy: 5Nm(708.06oz.in)
Maksymalne obciążenie osiowe wału: 50N
Maksymalne obciążenie promieniowe wału: 100N

Specyfikacje fizyczne

Rozmiar ramy: 35x35mm
Długość silnika: 34mm
Długość skrzyni biegów: 36.8mm
Średnica wału: Φ6mm
Długość wału: 18mm
Długość cięcia w kształcie litery D: 12mm
Liczba wyprowadzeń: 4
Długość ołowiu: 500mm
Waga: 310g

Połączenie

A+	A-	B+	B-
Czerwony	Zielony	Żółty	Niebieski

Rodzaj produktu
Rodzaj produktu	Silnik krokowy z przekładnią
Specyfikacja elektryczna
Bipolarny/Unipolarny	Bipolarny
Czy ma krzywą momentu obrotowego/naporu?	Tak
Indukcyjność(mH)	4.5
Moment trzymania bez skrzyni biegów(Nm)	0.14
Prąd (A)	1.0
Rezystancja fazy(ohms)	3.2
Specyfikacja fizyczna
Długość ciała(mm)	69.8
Długość ołowiu(mm)	500
Długość wału(mm)	18
Ilość kabli	4
Klasa IP	40
Metoda inwentaryzacji	Dedykowany inwentarz
Pojedynczy/Podwójny Wał	Pojedynczy wał
Przełożenie(xx:1)	26.85
Rozmiar ramy(mm)	Nema 14 (35 x 35)
Średnica wału(mm)	6
Typ skrzyni biegów	Ekonomia Planetarna
Typ wału wyjściowego	D
Waga(g)	400
Zarys	<=3deg

Plik	Rozmiar
14HS13-0804S-PG27_Full_Datasheet.pdf	139.25KB	Download
14HS13-0804S-PG27.STEP	1.91MB	Download
14HS13-0804S-PG27_Torque_Curve.pdf	188.76KB	Download
14HS13-0804S_Torque_curve.pdf	214.15KB	Download
