Nema 17 Zewnętrzny stos 48mm 1,68A Przewód 8mm(0,31496") Długość 200mm

0 opinii - Napisz opinię

82.32zł

5 + 79.66zł

10 + 77.22zł

50 + 74.87zł

100 + 72.69zł

w magazynie: 10000
Model: 17E19S1684MB4-200RS
Waga brutto: 0.90kg
Certyfikowany: ISO, CE, RoHS

Sprzedane: 619

Kliknij kraj dla magazynu na żywo

Wysyłka z

Chiny

Ilość

Do koszyka

Pytanie

Dodaj do listy życzeń Porównaj ten produkt

Wysyłka w ciągu 24 godzin!

Wysyłka w ciągu 24 godzin zasadniczo oznacza, że Twój produkt zostanie wysłany lub wysłany z naszego magazynu w ciągu 24 godzin od złożenia zamówienia.Przeczytaj więcej.

Wybierz lokalny magazyn, zyskaj więcej korzyści!

Dla klientów w USA, Wielkiej Brytanii, UE, Australii i Rosji prosimy priorytetowo wybierać lokalny magazyn. W przypadku UE wybierz magazyn niemiecki. Korzyści z tego wyboru obejmują szybsze czasy dostawy i niższe koszty całkowite, ponieważ nie ponosi się cła.

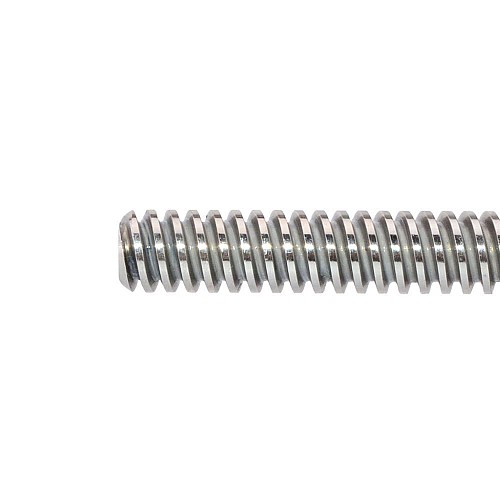

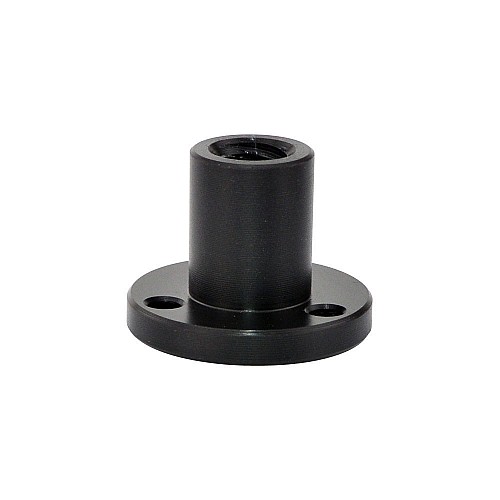

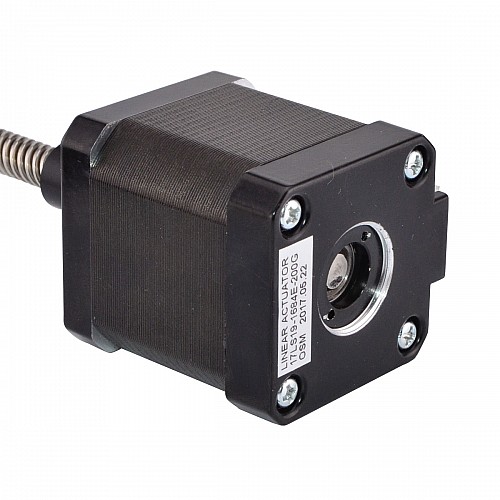

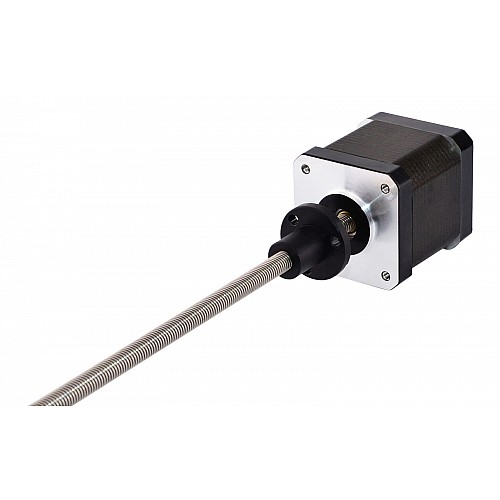

Ten model jest ekonomicznym liniowym silnikiem krokowym, który nazwał zewnętrzny liniowy siłownik Nema 17, część silnika to 48 mm 1,8 stopnia 1,68 A Nema 17 silnik krokowy. Został on zintegrowany z prętem gwintowanym Tr8x8 200 mm i nakrętką POM poruszającą się wzdłuż pręta gwintowanego.

Specyfikacja elektryczna

Numer części producenta: 17E19S1684MB4-200RS(17LS19-1684E-200G)
Typ silnika: Zewnętrzny (Trapezowy)
Kąt kroku: 1,8stopnia
Moment trzymania: 0,44 Nm(62,31 uncji cala)
Prąd znamionowy/faza: 1,68A
Rezystancja fazowa: 1,65 oma
Indukcyjność: 2.8mH ± 20%(1KHz)

Specyfikacja fizyczna

Rozmiar ramy: 42x42mm
Długość ciała: 48mm
Długość śruby pociągowej: 200mm(7.874")
Średnica śruby pociągowej: Φ8mm(0,315")
Ołów/krok: 0,04mm(0,0015748")
Ołów/rewolucja: 8mm(0,315")
Liczba wyprowadzeń: 4
Długość ołowiu: 500mm
Waga: 400g

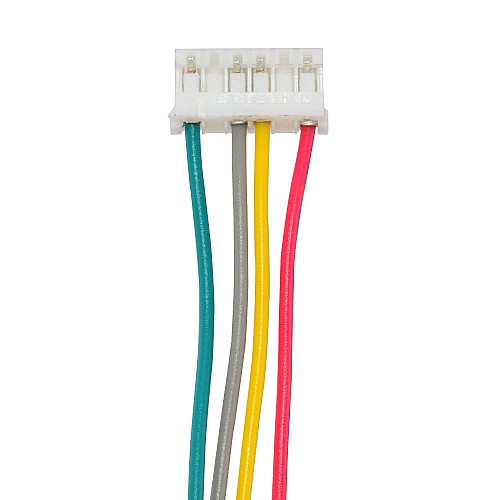

Połączenie

A+	A-	B+	B-
Czerwony	Szary	Żółty	Zielony

● Jak zamówić niestandardowy silnik liniowy? Niestandardowy liniowy silnik krokowy

● Jeśli masz tylko stary numer części, pobierz nowy tutaj Pokaż szczegóły

● Jak nazwaliśmy silnik liniowy? Konstruowanie numeru części

Specyfikacja elektryczna
Bipolarny/Unipolarny	Bipolarny
Indukcyjność(mH)	2.8
Kąt kroku(deg.)	1.8
Moment trzymania(Ncm)	44
Moment trzymania(oz.in)	62.31
Prąd znamionowy(A)	1.68
Rezystancja fazy(ohms)	1.65
Specyfikacja fizyczna
Długość ciała(mm)	48
Długość ołowiu(mm)	500
Długość śruby pociągowej(mm)	200
Ilość kabli	4
Metoda inwentaryzacji	Dedykowany inwentarz
Przesuw/krok ołowiu(mm)	0.04
Przesuw/rewolucja ołowiu(mm)	8
Rozmiar ramy(mm)	Nema 17 (42 x 42)
Średnica śruby pociągowej(mm)	8
Typ silnika liniowego	Zewnętrzny (Trapezowy)
Z enkoderem	Nie

Obróbka końców śrub pociągowych
- Male/female threaded ends to specified thread and pitch
- Custom-machined journals and ring groove
- Hex or square ends
- Keyways and cross holes

Nakrętka przeciwluzowa

STEPPERONLINE dostarcza nakrętkę zabezpieczającą przed luzem dla zewnętrznego siłownika liniowego ze śrubą pociągową (z wyjątkiem rozmiaru 34) i niewypadającego siłownika liniowego ze śrubą pociągową (z wyjątkiem rozmiaru 24 i 34).

Po milionach cykli powinien występować luz nominalny między śrubą pociągową a standardową plastikową nakrętką STEPPERONLINE.

Kodery

W zależności od wymagań aplikacji, klient może łatwo wybrać enkodery za pomocą wyjścia indeksowego lub bezindeksowego i przez wyjście jako wyjście jednokierunkowe lub różnicowe.
Można również dowolnie wybierać różne rozdzielczości w celu łatwiejszego i precyzyjnego pozycjonowania.
Wszystkie enkodery w standardzie STEPPERONLINE są optyczne i inkrementalne.Przy wyborze enkodera należy uważnie przyjrzeć się opcjom, zwłaszcza rozmiarowi, rozdzielczości, indeksowi i metodzie wyjściowej.

Hamulce

Zwłaszcza w zastosowaniach pionowych lub utrzymywaniu silników przed nagłym wyłączeniem, standardowe hamulce STEPPERONLINE dla rozmiarów NEMA14, 17, 23, 24 i 34 będą pomocne w zmniejszeniu obaw klientów.

Okablowanie, okablowanie i złącza

Latające przewody drutowe lub złącza
Skręcanie przewodów drutowych
Rurki termokurczliwe lub rozszerzalne
Obudowy kabli

Śruby pokryte teflonem

Jeśli zastosowania klienta wymagają bezsmarowej kombinacji śrub i nakrętek, STEPPERONLINE oferuje powlekaną teflonem śrubę pociągową krokowego siłownika liniowego.
Powlekany teflonem liniowy siłownik krokowy ze śrubą pociągową zapewnia dłuższą żywotność i lepsze generowanie siły nacisku w porównaniu z konwencjonalną śrubą pociągową SUS.
Powłoka teflonowa może być zastosowana w całej gamie opcji śrub pociągowych w STEPPERONLINE i wszystkich typach siłowników liniowych, takich jak zewnętrzne, nieuchwytne i uwięzione.
Ponadto nakrętkę przeciwluzową można również łączyć ze śrubą pokrytą teflonem.
