Nema 17 zewnętrzny liniowy silnik krokowy Acme 1.68A 48mm śruba stosowa ołowiu 8mm(0.31496") długość ołowiu 300mm

0 opinii - Napisz opinię

79.30zł

5 + 76.95zł

10 + 74.78zł

50 + 72.74zł

100 + 70.79zł

w magazynie: 10000
Model: 17E19S1684MB4-300RS
Waga brutto: 0.71kg
Certyfikowany: ISO, CE, RoHS

Dostępne opcje

Statek z

Chiny

Niemcy

Ilość

Do koszyka

Pytanie

Dodaj do listy życzeń Porównaj ten produkt

Wysyłka w ciągu 24 godzin!

Wysyłka w ciągu 24 godzin zasadniczo oznacza, że Twój produkt zostanie wysłany lub wysłany z naszego magazynu w ciągu 24 godzin od złożenia zamówienia.Przeczytaj więcej.

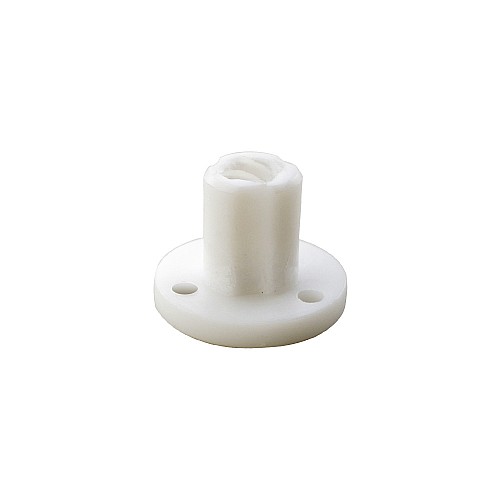

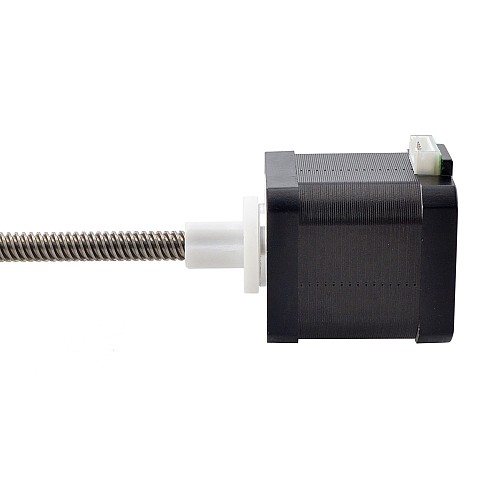

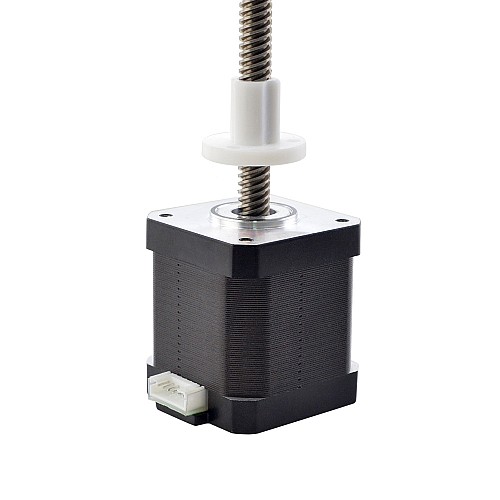

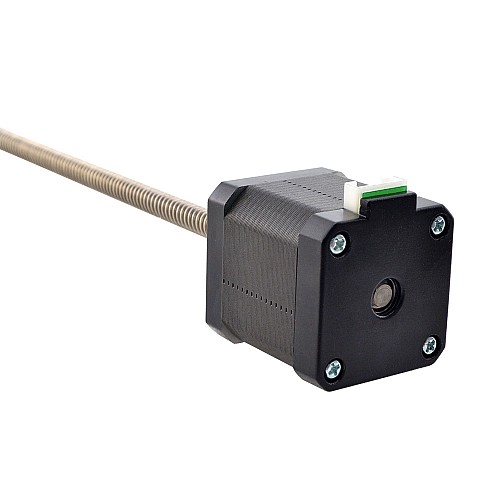

Ten model jest ekonomicznym liniowym silnikiem krokowym, który nazwał zewnętrzny liniowy siłownik Nema 17, część silnika to 48 mm 1,8 stopnia 1,68 A Nema 17 silnik krokowy. Został on zintegrowany z prętem gwintowanym Tr8x8 300 mm i nakrętką POM poruszającą się wzdłuż pręta gwintowanego.

Specyfikacja elektryczna

Numer części producenta: 17E19S1684MB4-300RS(17E19S1684MB-300RS)(17LS19-1684E-300G)
Typ silnika: Zewnętrzny (Trapezowy)
Kąt kroku: 1,8stopnia
Moment trzymania: 0,44 Nm(62,31 uncji cala)
Prąd znamionowy/faza: 1,68 A
Rezystancja fazowa: 1,65ohms
Indukcyjność: 2,8mH ± 20%(1 kHz)

Specyfikacja fizyczna

Rozmiar ramy: 42x42mm
Długość ciała: 48mm

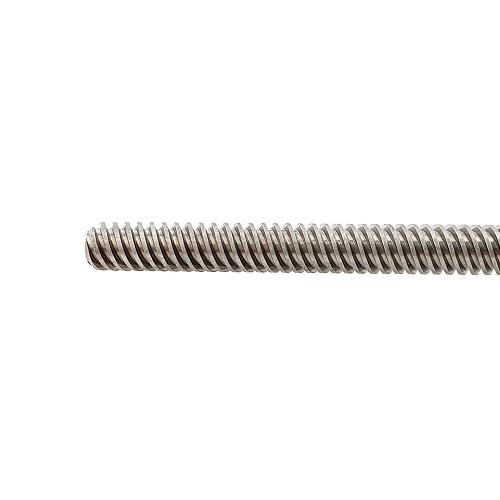

Długość śruby pociągowej: 300mm(11.811")
Średnica śruby pociągowej: Φ8mm(0,315")
Ołów/krok: 0,04mm(0,0015748")
Ołów/rewolucja: 8mm(0,315")
Liczba wyprowadzeń: 4
Długość przewodu: 500mm
Waga: 454g

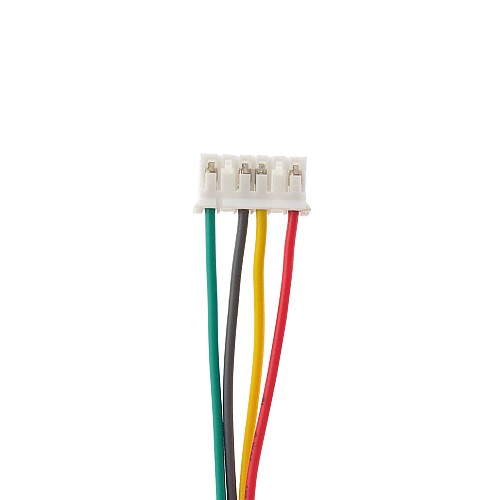

Połączenie

A+	A-	B+	B-
Czerwony	Szary	Żółty	Zielony

● Jak zamówić niestandardowy silnik liniowy? Niestandardowy liniowy silnik krokowy

● Jeśli masz tylko stary numer części, pobierz nowy tutaj Pokaż szczegóły

● Jak nazwaliśmy silnik liniowy? Konstruowanie numeru części

Specyfikacja elektryczna
Bipolarny/Unipolarny	Bipolarny
Czy ma krzywą momentu obrotowego/naporu?	Nie
Indukcyjność(mH)	2.8
Kąt kroku(deg.)	1.8
Minimalny napór(N) @300pps	7.6
Moment trzymania(Ncm)	44
Moment trzymania(oz.in)	62.31
Prąd znamionowy(A)	1.68
Rezystancja fazy(ohms)	1.65
Specyfikacja fizyczna
Długość ciała(mm)	48
Długość ołowiu(mm)	500
Długość śruby pociągowej(mm)	300
Ilość kabli	4
Metoda inwentaryzacji	Dedykowany inwentarz
Przesuw/krok ołowiu(mm)	0.04
Przesuw/rewolucja ołowiu(mm)	8
Rozmiar ramy(mm)	Nema 17 (42 x 42)
Średnica śruby pociągowej(mm)	8
Typ silnika liniowego	Zewnętrzny (Trapezowy)
Z enkoderem	Nie

Obróbka końców śrub pociągowych
- Male/female threaded ends to specified thread and pitch
- Custom-machined journals and ring groove
- Hex or square ends
- Keyways and cross holes

Nakrętka przeciwluzowa

STEPPERONLINE dostarcza nakrętkę zabezpieczającą przed luzem dla zewnętrznego siłownika liniowego ze śrubą pociągową (z wyjątkiem rozmiaru 34) i niewypadającego siłownika liniowego ze śrubą pociągową (z wyjątkiem rozmiaru 24 i 34).

Po milionach cykli powinien występować luz nominalny między śrubą pociągową a standardową plastikową nakrętką STEPPERONLINE.

Kodery

W zależności od wymagań aplikacji, klient może łatwo wybrać enkodery za pomocą wyjścia indeksowego lub bezindeksowego i przez wyjście jako wyjście jednokierunkowe lub różnicowe.
Można również dowolnie wybierać różne rozdzielczości w celu łatwiejszego i precyzyjnego pozycjonowania.
Wszystkie enkodery w standardzie STEPPERONLINE są optyczne i inkrementalne.Przy wyborze enkodera należy uważnie przyjrzeć się opcjom, zwłaszcza rozmiarowi, rozdzielczości, indeksowi i metodzie wyjściowej.

Hamulce

Zwłaszcza w zastosowaniach pionowych lub utrzymywaniu silników przed nagłym wyłączeniem, standardowe hamulce STEPPERONLINE dla rozmiarów NEMA14, 17, 23, 24 i 34 będą pomocne w zmniejszeniu obaw klientów.

Okablowanie, okablowanie i złącza

Latające przewody drutowe lub złącza
Skręcanie przewodów drutowych
Rurki termokurczliwe lub rozszerzalne
Obudowy kabli

Śruby pokryte teflonem

Jeśli zastosowania klienta wymagają bezsmarowej kombinacji śrub i nakrętek, STEPPERONLINE oferuje powlekaną teflonem śrubę pociągową krokowego siłownika liniowego.
Powlekany teflonem liniowy siłownik krokowy ze śrubą pociągową zapewnia dłuższą żywotność i lepsze generowanie siły nacisku w porównaniu z konwencjonalną śrubą pociągową SUS.
Powłoka teflonowa może być zastosowana w całej gamie opcji śrub pociągowych w STEPPERONLINE i wszystkich typach siłowników liniowych, takich jak zewnętrzne, nieuchwytne i uwięzione.
Ponadto nakrętkę przeciwluzową można również łączyć ze śrubą pokrytą teflonem.
