Zewnętrzny liniowy silnik krokowy Nema 17 o wysokiej temperaturze, trapezowy, 1,68A, 4mm (0,15748") Długość śruby 350mm

0 opinii - Napisz opinię

222.43zł

5 + 210.28zł

10 + 199.32zł

50 + 189.48zł

100 + 180.56zł

w magazynie: 10000
Model: 17E15S1684DB4-350RS-H
Waga brutto: 0.59kg
Certyfikowany: ISO, CE, RoHS

Dostępne opcje

Statek z

Chiny

Ilość

Do koszyka

Pytanie

Dodaj do listy życzeń Porównaj ten produkt

Wysyłka w ciągu 24 godzin!

Wysyłka w ciągu 24 godzin zasadniczo oznacza, że Twój produkt zostanie wysłany lub wysłany z naszego magazynu w ciągu 24 godzin od złożenia zamówienia.Przeczytaj więcej.

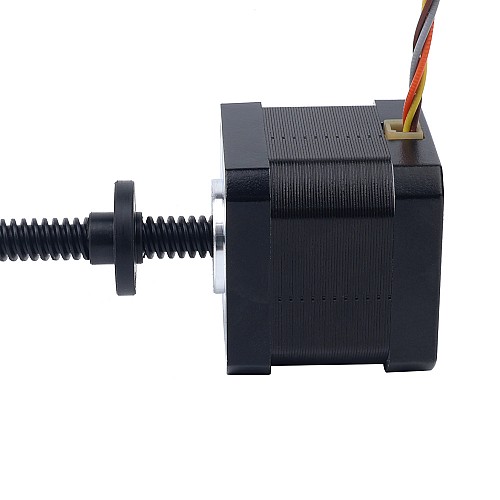

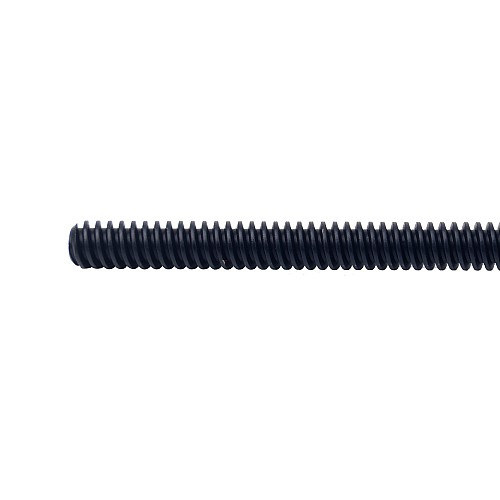

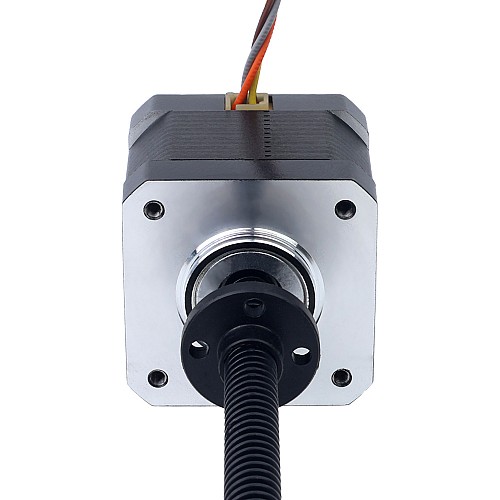

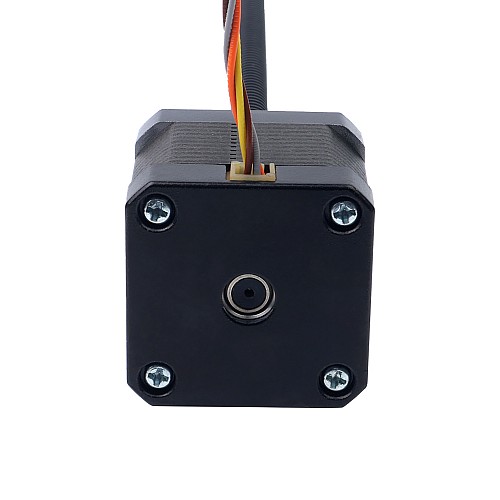

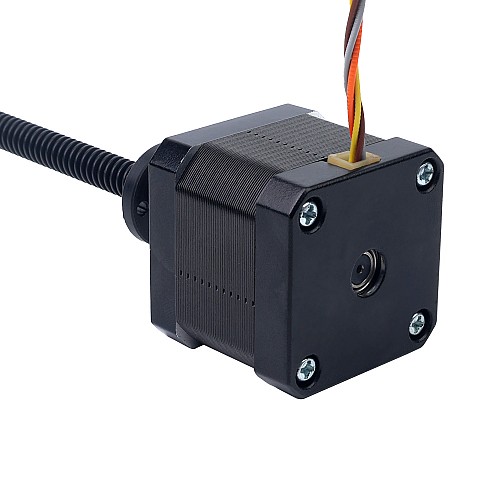

Ten liniowy silnik krokowy składa się z silnika Nema 17 i śruby pociągowej i ma długość korpusu 40mm, kąt kroku 1,8 stopnia i prąd znamionowy 1,68A. Wyposażony jest w pręt gwintowany Tr8x4 o długości 350mm i nakrętkę POM poruszającą się wzdłuż pręta gwintowanego. Silnik ten posiada klasę izolacji H i dlatego nadaje się do pracy w środowiskach o temperaturze do 180°C. Został specjalnie opracowany i wyprodukowany dla drukarek 3D.

Specyfikacja elektryczna

Numer części producenta: 17E15S1684DB4-350RS-H
Typ silnika: zewnętrzny(trapezowy)
Kąt kroku: 1,8 stopnia
Moment trzymania: 0,45Nm(63,73oz.in)
Prąd znamionowy/faza: 1,68A
Rezystancja fazowa: 1,65ohms ±10%
Indukcyjność: 3,00mH ± 20%(1KHz)
Klasa izolacji: H 180C(356F)

Specyfikacja fizyczna

Rozmiar ramki: 42 x 42mm
Długość korpusu: 40mm
Długość śruby pociągowej: 350mm(13,7795")
Średnica śruby pociągowej: Φ8mm(0,315")
Liniowy skok/krok: 0,02mm(0,0007874")
Przewód/obrót: 4mm(0,15748")
Liczba potencjalnych klientów: 4
Długość kabla: 1000mm
Waga: 392g

Połączenie

A+	A-	B+	B-
Szary	Brązowy	Pomarańczowy	Żółty

Specyfikacja elektryczna
Bipolarny/Unipolarny	Bipolarny
Indukcyjność(mH)	3.0
Kąt kroku(deg.)	1.8
Klasa izolacji	H 180C(356F)
Moment trzymania(Ncm)	45
Moment trzymania(oz.in)	63.73
Prąd znamionowy(A)	1.68
Rezystancja fazy(ohms)	1.65
Specyfikacja fizyczna
Długość ciała(mm)	40
Długość śruby pociągowej(mm)	350
Ilość kabli	4
Metoda inwentaryzacji	Dedykowany inwentarz
Przesuw/krok ołowiu(mm)	0.02
Przesuw/rewolucja ołowiu(mm)	4
Rozmiar ramy(mm)	Nema 17 (42 x 42)
Średnica śruby pociągowej(mm)	8
Typ silnika liniowego	Zewnętrzny (Trapezowy)
Z enkoderem	Nie

Obróbka końców śrub pociągowych
- Male/female threaded ends to specified thread and pitch
- Custom-machined journals and ring groove
- Hex or square ends
- Keyways and cross holes

Nakrętka przeciwluzowa

STEPPERONLINE dostarcza nakrętkę zabezpieczającą przed luzem dla zewnętrznego siłownika liniowego ze śrubą pociągową (z wyjątkiem rozmiaru 34) i niewypadającego siłownika liniowego ze śrubą pociągową (z wyjątkiem rozmiaru 24 i 34).

Po milionach cykli powinien występować luz nominalny między śrubą pociągową a standardową plastikową nakrętką STEPPERONLINE.

Kodery

W zależności od wymagań aplikacji, klient może łatwo wybrać enkodery za pomocą wyjścia indeksowego lub bezindeksowego i przez wyjście jako wyjście jednokierunkowe lub różnicowe.
Można również dowolnie wybierać różne rozdzielczości w celu łatwiejszego i precyzyjnego pozycjonowania.
Wszystkie enkodery w standardzie STEPPERONLINE są optyczne i inkrementalne.Przy wyborze enkodera należy uważnie przyjrzeć się opcjom, zwłaszcza rozmiarowi, rozdzielczości, indeksowi i metodzie wyjściowej.

Hamulce

Zwłaszcza w zastosowaniach pionowych lub utrzymywaniu silników przed nagłym wyłączeniem, standardowe hamulce STEPPERONLINE dla rozmiarów NEMA14, 17, 23, 24 i 34 będą pomocne w zmniejszeniu obaw klientów.

Okablowanie, okablowanie i złącza

Latające przewody drutowe lub złącza
Skręcanie przewodów drutowych
Rurki termokurczliwe lub rozszerzalne
Obudowy kabli

Śruby pokryte teflonem

Jeśli zastosowania klienta wymagają bezsmarowej kombinacji śrub i nakrętek, STEPPERONLINE oferuje powlekaną teflonem śrubę pociągową krokowego siłownika liniowego.
Powlekany teflonem liniowy siłownik krokowy ze śrubą pociągową zapewnia dłuższą żywotność i lepsze generowanie siły nacisku w porównaniu z konwencjonalną śrubą pociągową SUS.
Powłoka teflonowa może być zastosowana w całej gamie opcji śrub pociągowych w STEPPERONLINE i wszystkich typach siłowników liniowych, takich jak zewnętrzne, nieuchwytne i uwięzione.
Ponadto nakrętkę przeciwluzową można również łączyć ze śrubą pokrytą teflonem.
