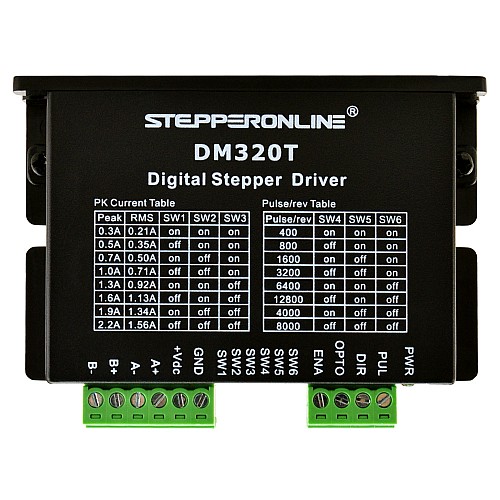

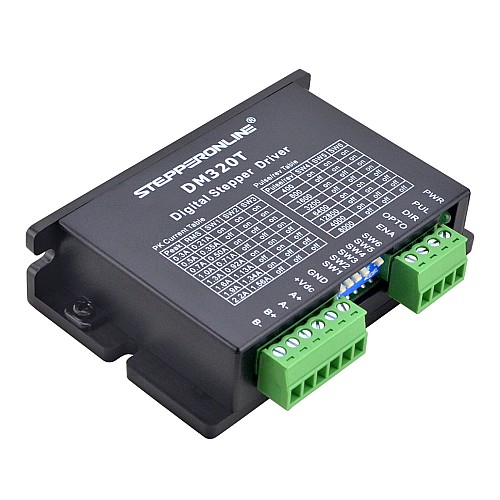

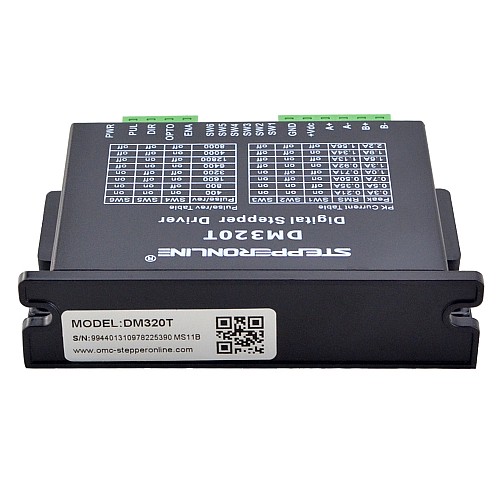

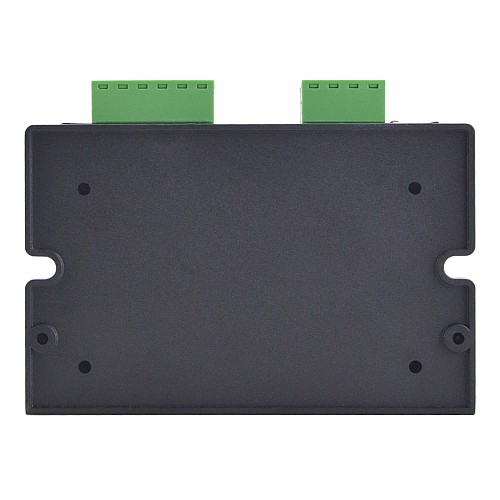

Cyfrowy sterownik krokowy 0,3-2,2A 10-30VDC dla silnika krokowego Nema 8, 11, 14, 16, 17

Jest to cyfrowy napęd krokowy z zaawansowaną technologią sterowania krokowego. Jest łatwy w użyciu i może być używany do płynnego napędzania silników 2-fazowych i 4-fazowych(od rozmiaru Nema 8-Nema 17) przy mniejszym nagrzewaniu i hałasie. Działa z napięciem 10 - 30VDC i może zapewnić maksymalny prąd szczytowy 2,2A. Możesz ustawić przełączniki DIP, aby uzyskać prąd i mikrokroki, których potrzebujesz.

Kluczowe cechy

• Antyrezonans zapewniający optymalny moment obrotowy, wyjątkowo płynny ruch, niskie nagrzewanie się silnika i hałas
• Automatyczna identyfikacja silnika i automatyczna konfiguracja parametrów w celu uzyskania optymalnego momentu obrotowego z silników o szerokim zakresie
• Sterowanie krokowe i kierunkowe(PUL/DIR)
• Multi-Stepping dla płynnego ruchu silnika
• Wejścia izolowane optycznie
• Napięcie wejściowe 10 - 30VDC

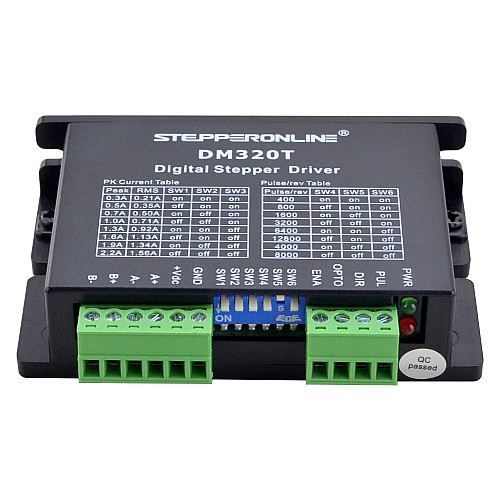

• 8 wybieranych rozdzielczości mikrokroków 400-12800 za pomocą przełączników DIP
• 8 wybieralnych ustawień prądu wyjściowego 0,3 – 2,2A za pomocą przełączników DIP
• Miękki start bez „skoku” po włączeniu
• Częstotliwość wejściowa impulsu do 60KHz
• Automatyczna redukcja prądu jałowego
• Zabezpieczenia przepięciowe i nadprądowe

Parametry elektryczne

• Szczytowy prąd wyjściowy: 0,3 ~ 2,2A(1,6RMS)
• Napięcie wejściowe: +10~30VDC
• Prąd sygnału logicznego: 7~16mA(typowy 10mA)
• Częstotliwość wejściowa impulsu: 0 ~ 60kHz
• Rezystancja izolacji: 100MΩ

Środowisko pracy i inne specyfikacje(Tj = 25℃ / 77℉)

• Chłodzenie: chłodzenie naturalne lub chłodzenie wymuszone
• Środowisko: Unikaj kurzu, mgły olejowej i żrących gazów
• Temperatura otoczenia: 0℃ ~ 65℃
• Wilgotność: 40% RH(90% RH)
• Temperatura pracy: 50℃ MAX
• Wibracje: 10 - 50Hz / 0,15mm
• Temperatura przechowywania: -20℃ 65℃
• Waga: ok.90g(3,5 uncji)
