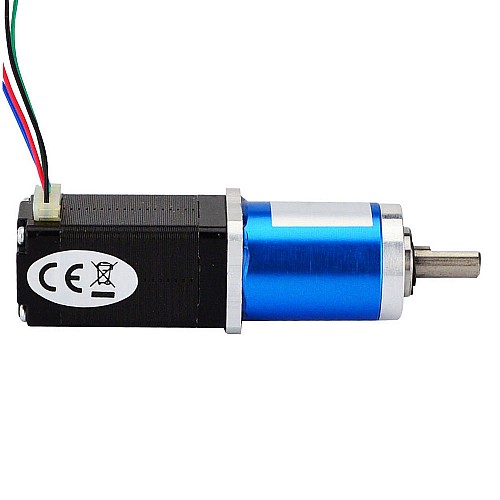

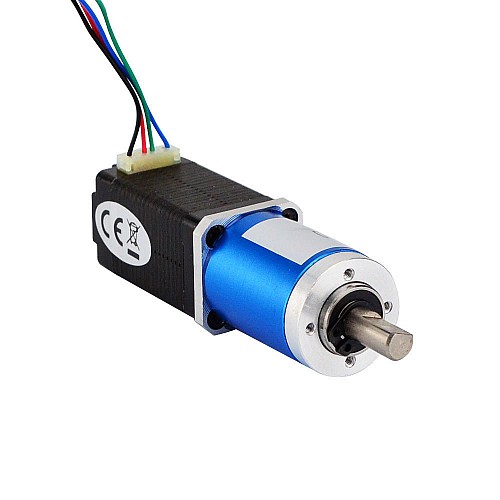

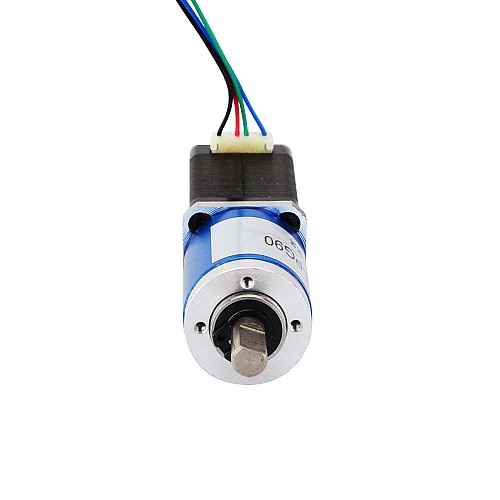

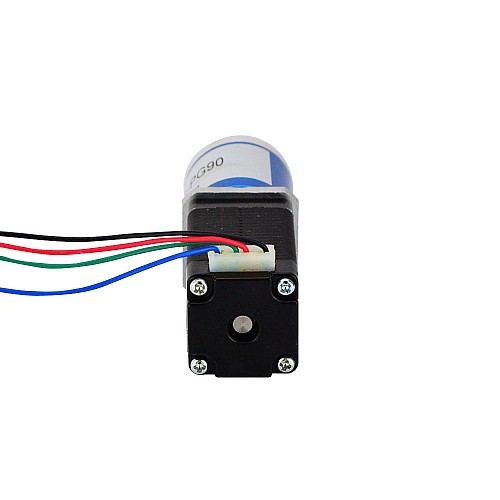

Silnik krokowy Nema 8 bipolarny L=38mm z przełożeniem 90:1 przekładnia planetarna

Bestsellery

Silnik krokowy Nema 8 bipolarny L=38mm z przełożeniem 90:1 przekładnia planetarna

0 opinii - Napisz opinię

189.92zł

5 + 180.52zł

10 + 172.05zł

50 + 164.28zł

100 + 157.23zł

w magazynie: 10000
Model: 8HS15-0604S-PG90
Waga brutto: 0.22kg
Certyfikowany: ISO, CE, UKCA, RoHS

Dostępne opcje

Statek z

Chiny

Ilość

Do koszyka

Pytanie

Dodaj do listy życzeń Porównaj ten produkt

Wysyłka w ciągu 24 godzin!

Wysyłka w ciągu 24 godzin zasadniczo oznacza, że Twój produkt zostanie wysłany lub wysłany z naszego magazynu w ciągu 24 godzin od złożenia zamówienia.Przeczytaj więcej.

Ten silnik krokowy Nema 8 z korpusem 38mm i prądem znamionowym 0,6A ma zintegrowaną przekładnię planetarną o przełożeniu 90,25:1. Jest to dobre rozwiązanie do zastosowań, które mają ograniczoną przestrzeń, ale wymagają niskiej prędkości i/lub wysokiego momentu obrotowego.

Specyfikacja elektryczna

Numer części producenta: 8HS15-0604S-PG90
Typ silnika: dwubiegunowy krokowy
Kąt kroku: 0,02stopnia
Moment obrotowy bez skrzyni biegów: 4Ncm(5.66oz.in)
Prąd znamionowy/faza: 0,6A
Rezystancja fazowa: 11ohms
Indukcyjność: 5,5mH ± 20%(1KHz)
Klasa izolacji: B 130°C[266°F]

Dane techniczne skrzyni biegów

Typ skrzyni biegów: Planetarny
Przełożenie: 90,25:1
Wydajność: 70%
Luz bez obciążenia: <=3deg
Maksymalny dopuszczalny moment obrotowy: 0,5Nm(127,5uncji)
Moment dopuszczalny moment obrotowy: 1Nm(283oz.in)
Maksymalne obciążenie osiowe wału: 5N
Maksymalne obciążenie promieniowe wału: 25N

Specyfikacje fizyczne

Rozmiar ramy:20 x 20mm
Długość silnika: 38mm
Długość skrzyni biegów: 30,95mm
Średnica wału: Φ6mm
Długość wału: 15mm
Długość cięcia w kształcie litery D: 9mm
Liczba wyprowadzeń: 4
Długość ołowiu: 300mm
Waga: 130g

Połączenie

A+	A-	B+	B-
Czarny	Zielony	Czerwony	Niebieski

Rodzaj produktu
Rodzaj produktu	Silnik krokowy z przekładnią
Specyfikacja elektryczna
Bipolarny/Unipolarny	Bipolarny
Czy ma krzywą momentu obrotowego/naporu?	Tak
Indukcyjność(mH)	5.5
Moment trzymania bez skrzyni biegów(Nm)	0.04
Prąd (A)	0.6
Rezystancja fazy(ohms)	11
Specyfikacja fizyczna
Długość ciała(mm)	68.95
Długość ołowiu(mm)	300
Długość wału(mm)	15
Ilość kabli	4
Klasa IP	40
Metoda inwentaryzacji	Dedykowany inwentarz
Pojedynczy/Podwójny Wał	Pojedynczy wał
Przełożenie(xx:1)	90.25
Rozmiar ramy(mm)	Nema 08 (20 x 20)
Średnica wału(mm)	6
Typ skrzyni biegów	Ekonomia Planetarna
Typ wału wyjściowego	D
Waga(g)	130
Zarys	<=3deg

Plik	Rozmiar
8HS15-0604S-PG90_Full_Datasheet.pdf	144.54KB	Download
8HS15-0604S-PG90.STEP	2MB	Download
8HS15-0604S-PG90_Torque_Curve.pdf	334.28KB	Download
8HS15-0604S_torque_curve.pdf	213.05KB	Download
