Silnik krokowy Nema 17 L=39mm Przełożenie 5:1 Wysoce precyzyjna przekładnia planetarna

Bestsellery

Silnik krokowy Nema 17 L=39mm Przełożenie 5:1 Wysoce precyzyjna przekładnia planetarna

1 opinii - Napisz opinię

220.66zł

5 + 209.75zł

10 + 199.85zł

50 + 190.90zł

100 + 182.69zł

w magazynie: 10000
Model: 17HS15-1684S-HG5
Waga brutto: 0.60kg
Certyfikowany: ISO, CE, UKCA, RoHS

Sprzedane: 1514

Kliknij kraj dla magazynu na żywo

Wysyłka z

Chiny

Ilość

Do koszyka

Pytanie

Dodaj do listy życzeń Porównaj ten produkt

Wysyłka w ciągu 24 godzin!

Wysyłka w ciągu 24 godzin zasadniczo oznacza, że Twój produkt zostanie wysłany lub wysłany z naszego magazynu w ciągu 24 godzin od złożenia zamówienia.Przeczytaj więcej.

Wybierz lokalny magazyn, zyskaj więcej korzyści!

Dla klientów w USA, Wielkiej Brytanii, UE, Australii i Rosji prosimy priorytetowo wybierać lokalny magazyn. W przypadku UE wybierz magazyn niemiecki. Korzyści z tego wyboru obejmują szybsze czasy dostawy i niższe koszty całkowite, ponieważ nie ponosi się cła.

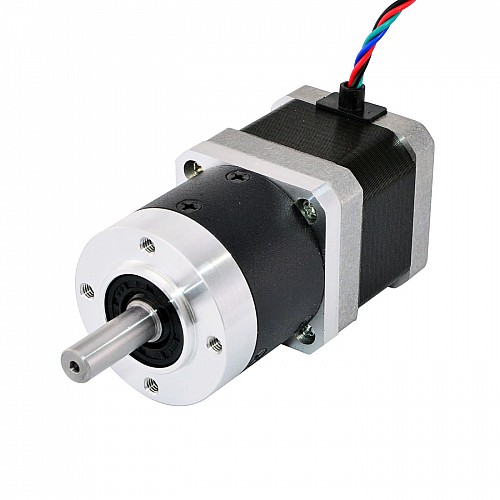

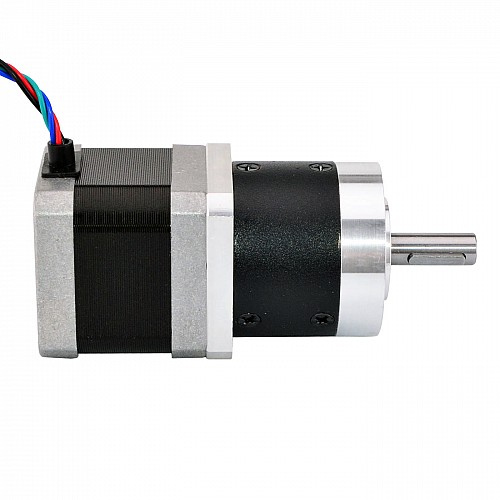

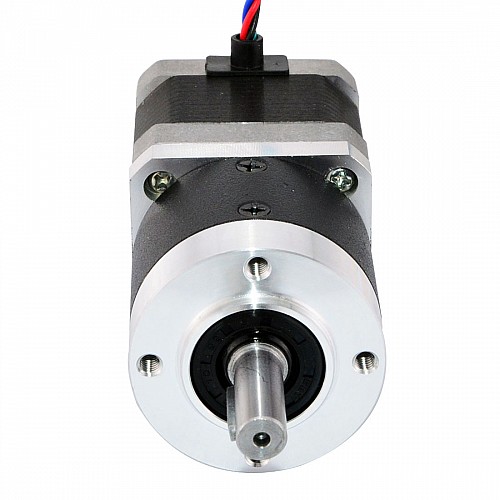

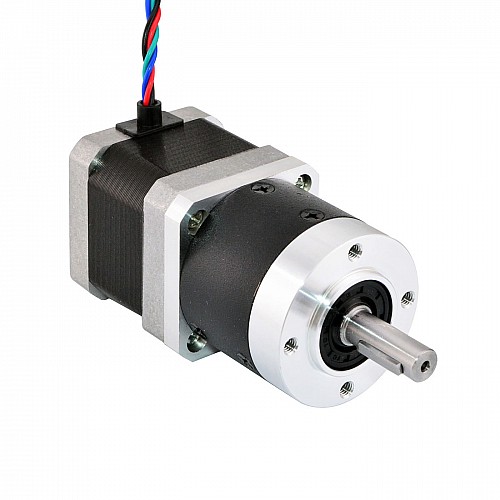

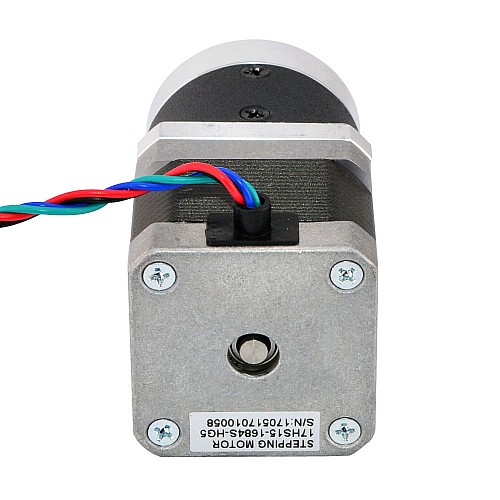

Ten silnik krokowy Nema 17 z korpusem 39mm i prądem znamionowym 1,68A, zintegrowany z przekładnią planetarną 41mm o przełożeniu 5:1. Jest to dobre rozwiązanie do zastosowań, które wymagają specjalnej przestrzeni, ale wymagają niskiej prędkości i/lub wysokiego momentu obrotowego.

Specyfikacja elektryczna

Numer części: 17HS15-1684S-HG5
Typ silnika: dwubiegunowy krokowy
Kąt kroku: 0,36stopnia
Moment obrotowy bez skrzyni biegów: 39Ncm(55uncji)
Prąd znamionowy/faza: 1,68A
Rezystancja fazowa: 1,6ohms
Indukcyjność: 3,2mH ± 20%(1KHz)
Klasa izolacji: B 130°C[266°F]

Dane techniczne skrzyni biegów

Typ skrzyni biegów: Przekładnia czołowa
Materiał przekładni: Stal stopowa
Przełożenie: 5:1
Wydajność: 92%
Luz bez obciążenia: <=30arcmin
Maks. Dopuszczalny moment obrotowy: 3,5Nm(495,6uncji)
Moment dopuszczalny moment obrotowy: 6Nm(849,7uncji)
Maks. Obciążenie promieniowe: 100N
Temperatura otoczenia: -10 - 90 ℃
Hałas: <=50dB
Żywotność: 20000 godzin

Specyfikacje fizyczne

Rozmiar ramy: 42x42mm
Długość silnika: 39mm
Długość skrzyni biegów: 41mm
Średnica wału: Φ8mm
Długość wału: 23,5mm
Długość wpustu: 14mm
Liczba wyprowadzeń: 4
Długość przewodu: 320mm

Połączenie

A+	A-	B+	B-
Czarny	Zielony	Czerwony	Niebieski

Odpowiedni wspornik to ST-M12.

Rodzaj produktu
Rodzaj produktu	Silnik krokowy z przekładnią
Specyfikacja elektryczna
Bipolarny/Unipolarny	Bipolarny
Czy ma krzywą momentu obrotowego/naporu?	Tak
Indukcyjność(mH)	3.2
Moment trzymania bez skrzyni biegów(Nm)	0.39
Prąd (A)	1.68
Rezystancja fazy(ohms)	1.6
Specyfikacja sprzęgła
Długość korpusu silnika(mm)	80
Specyfikacja fizyczna
Długość ołowiu(mm)	320
Długość wału(mm)	23.5
Ilość kabli	4
Klasa IP	40
Materiał przekładni	Stal stopowa
Metoda inwentaryzacji	Dedykowany inwentarz
Pojedynczy/Podwójny Wał	Pojedynczy wał
Przełożenie(xx:1)	5
Rozmiar ramy(mm)	Nema 17 (42 x 42)
Średnica wału(mm)	8
Typ skrzyni biegów	Precyzyjny Planetarny
Typ wału wyjściowego	Wpust
Zarys	<=30arcmin

Plik	Rozmiar
17HS15-1684S-HG5.STEP	2.61MB	Download
17HS15-1684S-HG5_Torque_Curve.pdf	191.52KB	Download
17HS15-1684S-HG5 Full Datasheet	173.94KB	Download
17HS15-1684S_Torque_curve.pdf	213.98KB	Download
