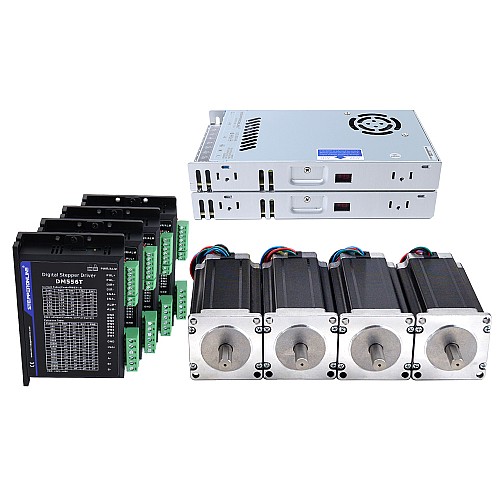

4-osiowy zestaw routera CNC 3,0Nm(425uncji) Nema 23 Silnik krokowy i sterownik DM556T

• 4 x DM556T: cyfrowy sterownik krokowy 1,8~5,6A 20-50VDC dla silnika krokowego Nema 23, 24, 34
• 4 x 23HS45-4204S: Nema 23 Bipolar 3Nm(425oz.in) 4.2A 57x57x114mm 4 przewody Silnik krokowy CNC
• 2 x LE-350-48: 350W 48V 7.3A 115/230V Zasilacz impulsowy Zestawy routerów CNC z silnikiem krokowym

Specyfikacja sterownika

• Antyrezonans zapewniający optymalny moment obrotowy, wyjątkowo płynny ruch, niskie nagrzewanie się silnika i hałas
• Automatyczna identyfikacja silnika i automatyczna konfiguracja parametrów w celu uzyskania optymalnego momentu obrotowego z silników o szerokim zakresie
• Sterowanie krokowe i kierunkowe(PUL/DIR)
• Multi-Stepping dla płynnego ruchu silnika
• Wejścia kompatybilne z TTL i izolowane optycznie do 5,6A
• Napięcie wejściowe 20-50VDC
• 16 wybieranych rozdzielczości mikrokroków 400-25600 za pomocą przełączników DIP
• 8 wybieralnych ustawień prądu wyjściowego od 1,8A do 5,6A za pomocą przełączników DIP
• Miękki start bez „skoku” po włączeniu
• Częstotliwość wejściowa impulsu do 200KHz
• Automatyczna redukcja prądu jałowego
• Zabezpieczenia przepięciowe i nadprądowe

Specyfikacja silnika

• Numer części producenta: 23HS45-4204S
• Typ silnika: dwubiegunowy krokowy
• Kąt kroku: 1,8stopnia
• Moment trzymania: 3.0Nm(425oz.in)
• Prąd znamionowy/faza: 4.2A
• Rezystancja fazowa: 0,9ohms
• Indukcyjność: 3,8mH±20%(1KHz)
• Rozmiar ramy: 57x57mm
• Długość ciała: 113mm
• Średnica wału: Φ10mm
• Długość wału: 24mm
• Długość cięcia w kształcie litery D: 20mm
• Liczba wyprowadzeń: 4
• Długość ołowiu: 400mm
• Klasa izolacji: B 130°C[266°F]

Połączenie

Specyfikacja zasilania

• Numer części: LE-350-48
• Napięcie wejściowe: 115/230VAC±20%
• Częstotliwość wejściowa: 47–63Hz
• Prąd wejściowy: 40A/230VAC
• Napięcie wyjściowe: 48V
• Prąd wyjściowy: 7,3A
• Nominalna moc wyjściowa: 350W
• Prąd upływowy: <0,5mA/230VAC
• Wymiary: 215*115*30mm(dł.*szer.*wys.)
• Wewnętrzny filtr EMI
• Wysoka wydajność i niski koszt
• Wymuszone chłodzenie powietrzem przez wbudowany wentylator prądu stałego
• Zabezpieczenia przed przetężeniem, przepięciem, zwarciem i przegrzaniem
