Wyprzedaż w CN - Zintegrowany łatwy silnik serwo NEMA 23 130W 3000rpm 0,45Nm(63,73 uncji) 20-50VDC
397.36zł
296.06zł
5 + 283.86zł
10 + 272.59zł
50 + 262.21zł
100 + 252.59zł
- w magazynie: 10000
- Model: CN-iSV57T-130
- Waga brutto: 1.45kg
- Certyfikowany: ISO, CE
Sprzedane: 345

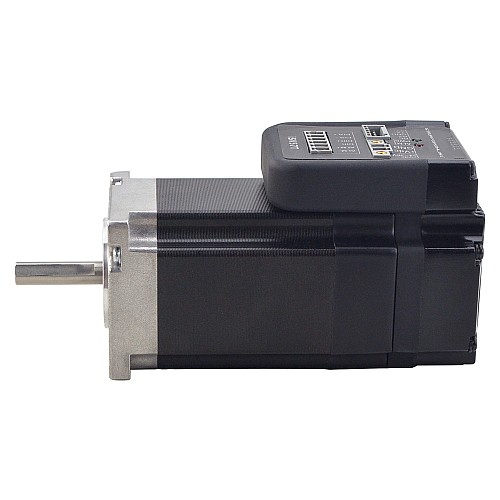

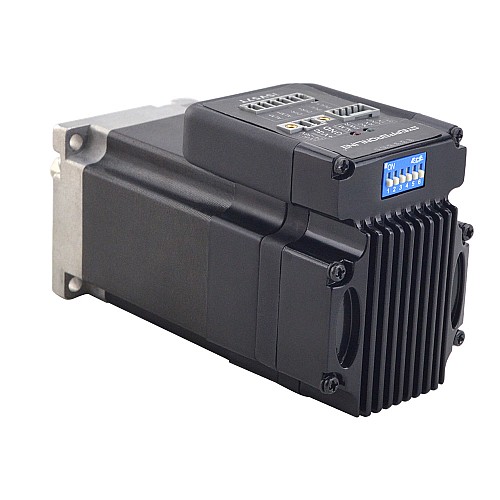

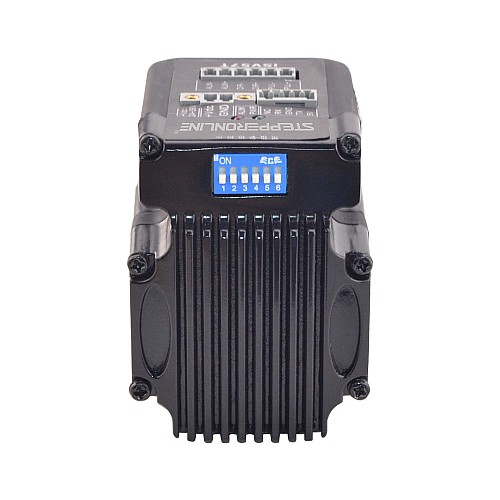

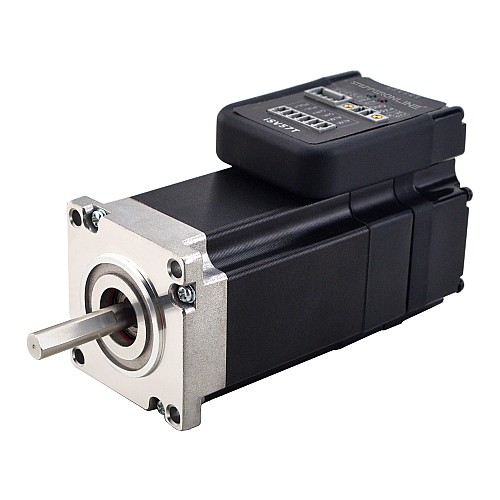

Zintegrowany serwosilnik iSV57T-130 to bezszczotkowy silnik o wielkości 57mm, zintegrowany z 16-bitowym enkoderem i serwonapędem. Przy bardzo kompaktowych rozmiarach i ze wszystkimi zintegrowanymi komponentami, iSV57T-130 może zaoszczędzić miejsce montażowe, wyeliminować czas podłączenia enkodera i okablowania silnika, zmniejszyć zakłócenia oraz odciąć/zredukować kable i koszty robocizny. Zintegrowany kompaktowy rozmiar dla oszczędności miejsca montażowego i czasu konfiguracji oraz zmniejszenia zakłóceń elektrycznych.
Model iSV57T-130S jest podobny do tego silnika, ale ma krótszy wał wyjściowy. Różnice między tymi dwoma silnikami są następujące.
| Model | Długość wału | Długość wału w kształcie litery D |
 |
 |
15mm |
 |
 |
27mm |
Kluczowe cechy
- Napięcie wejściowe 20-50VDC, szczytowy prąd wyjściowy 0-6A
- Wejście polecenia kroku i kierunku do sterowania położeniem
- Kompatybilny rozmiar montażowy z silnikiem krokowym
- Płynny ruch silnika i doskonały czas reakcji

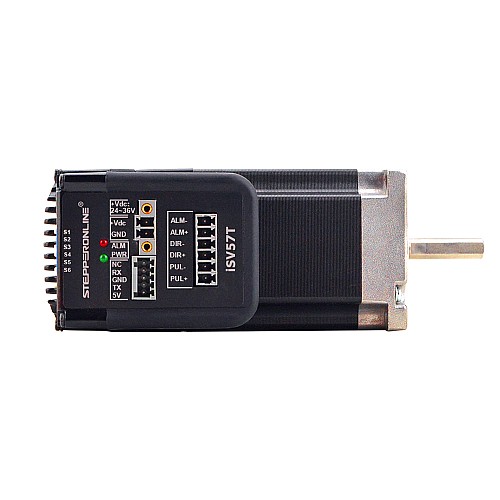

- Izolowane wejścia sterujące Impuls, Kierunek
- Wyjścia położenia i błędów do zewnętrznych sterowników ruchu w celu zapewnienia kompletnego sterowania systemem
- Zabezpieczenie przed przepięciem, przetężeniem i błędem pozycji
Specyfikacje elektryczne
- Numer części producenta: iSV57T-130
- Moc znamionowa (W): 130 W
- Napięcie wejściowe: +20~50VDC(typowe 36VDC)
- Znamionowy moment obrotowy (Nm/oz.in): 0,45/63,73(Nm/oz.in)
- Szczytowy moment obrotowy (Nm/oz.in): 1.1/155.80(Nm/oz.in)
- Prędkość znamionowa (rpm): 3000rpm
- Prędkość maksymalna (obr/min): 4000obr/min
- Szczytowy prąd wyjściowy: 0 ~ 6A
- Prąd sygnału logicznego: 7~16mA (typowy 10mA)
- Częstotliwość wejściowa impulsu: 0 ~ 300 kHz
- Napięcie impulsu: 5V(podłącz szeregowo rezystor 2Kohm, jeśli jest to 24V)
- Rezystancja izolacji: 100MΩ
Specyfikacje fizyczne
- Rozmiar ramy: 57x57mm
- Długość ciała: 128mm
- Średnica wału: 8mm
- Długość wału D-cut: 27mm
- Długość wału: 33mm
- Waga: 1,25kg
Środowisko pracy i inne specyfikacje (Tj = 25℃/77℉)
- Chłodzenie: chłodzenie naturalne lub chłodzenie wymuszone
- Środowisko: Unikaj kurzu, mgły olejowej i żrących gazów
- Temperatura otoczenia: 0℃ - 40℃
- Wilgotność: 40%RH - 90%RH
- Temperatura pracy (radiator): 70℃ Max
- Wibracje: 10-50Hz / 0,15mm
- Temperatura przechowywania: -20℃ - 65℃
Lista pakowania
- 1 x iSV57T-130
- 1 x CABLE-PC-i(PJ): Kabel RS232
Jeśli potrzebujesz interfejsu USB do połączenia z komputerem, kup dodatkowy kabel C006.
Aby dopasować się do przekładni planetarnych serii EG, skróciliśmy wał silnika z 33mm do 21mm. Nowy numer modelu to: iSV57T-130S. Uważamy, że krótszy trzonek nie wpłynie na większość zastosowań, dlatego będziemy stopniowo zastępować ten model krótszą wersją.
Wartość napięcia nie ma wpływu na moment znamionowy serwosilnika, natomiast ma wpływ na znamionową prędkość obrotową silnika. Im niższe napięcie, tym niższa prędkość znamionowa, jaką może osiągnąć silnik.
Aby dowiedzieć się więcej o różnicach pomiędzy wszystkimi serwomotorami sprzedawanymi na STEPPERONLINE, zapoznaj się z tym artykułem.
