Zintegrowany łatwy serwosilnik NEMA 23 130W 3000rpm 0,45Nm(63,73oz.in) 20-50VDC krótkiW ał
397.36zł
5 + 383.79zł
10 + 371.10zł
50 + 359.21zł
100 + 348.08zł
- w magazynie: 10000
- Model: iSV57T-130S
- Waga brutto: 1.44kg
- Certyfikowany: ISO, CE

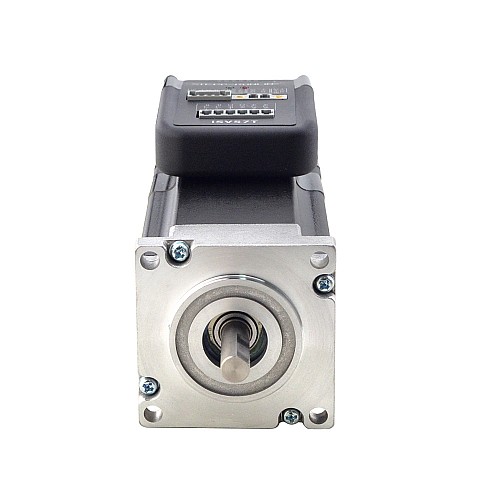

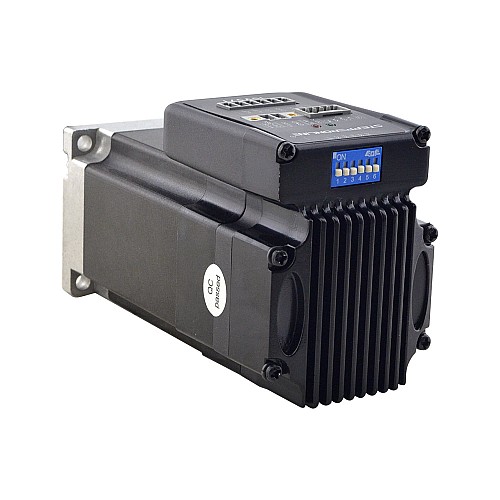

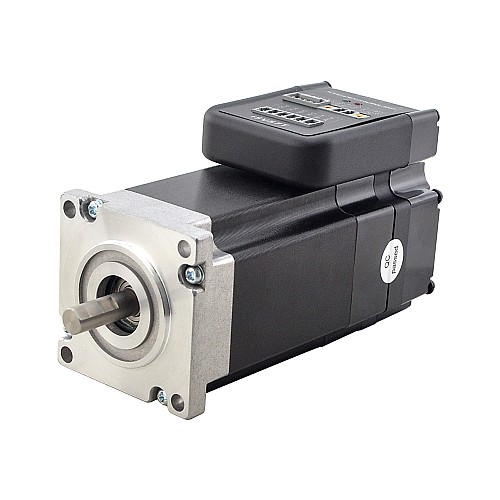

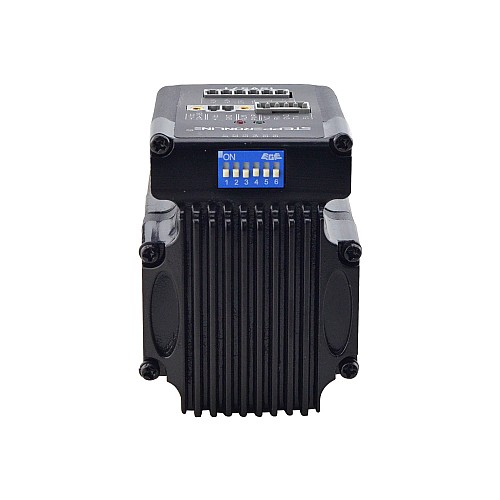

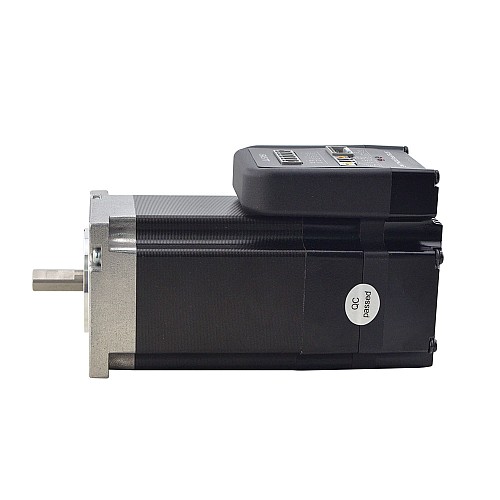

Zintegrowany serwomotor iSV57T-130S to bezszczotkowy silnik o wielkości 57mm, zintegrowany z 16-bitowym enkoderem i serwonapędem. Przy bardzo kompaktowych rozmiarach i ze wszystkimi zintegrowanymi komponentami, iSV57T-130S może zaoszczędzić miejsce montażowe, wyeliminować czas podłączenia enkodera i okablowania silnika, zmniejszyć zakłócenia oraz odciąć/zredukować kable i koszty robocizny. Zintegrowany kompaktowy rozmiar dla oszczędności miejsca montażowego i czasu konfiguracji oraz zmniejszenia zakłóceń elektrycznych.
iSV57T-130 jest podobny do tego silnika, ale ma dłuższy wał wyjściowy. Różnice między tymi dwoma silnikami są następujące.
| Model | Długość wału | Długość wału w kształcie litery D |
 |
 |
15mm |
 |
 |
27mm |
Kluczowe cechy
- Napięcie wejściowe 20-50VDC, szczytowy prąd wyjściowy 0-6A
- Wejście polecenia kroku i kierunku do sterowania położeniem
- Kompatybilny rozmiar montażowy z silnikiem krokowym
- Płynny ruch silnika i doskonały czas reakcji

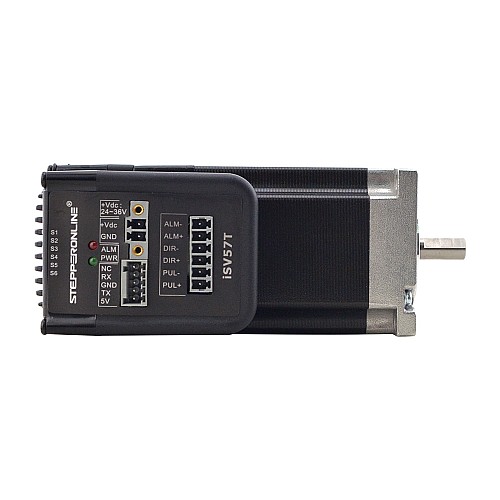

- Izolowane wejścia sterujące Impuls, Kierunek
- Wyjścia położenia i błędów do zewnętrznych sterowników ruchu w celu zapewnienia kompletnego sterowania systemem
- Zabezpieczenie przed przepięciem, przetężeniem i błędem pozycji
Specyfikacje elektryczne
- Numer części producenta: iSV57T-130S
- Moc znamionowa (W): 130
- Napięcie wejściowe: +20~50VDC(typowe 36VDC)
- Znamionowy moment obrotowy (Nm/oz.in): 0,45/63,73(Nm/oz.in)
- Szczytowy moment obrotowy (Nm/oz.in): 1.1/155.80(Nm/oz.in)
- Prędkość znamionowa (rpm): 3000rpm
- Prędkość maksymalna (obr/min): 4000 obr/min
- Szczytowy prąd wyjściowy: 0 ~ 6A
- Enkoder: Enkoder przyrostowy
- Prąd sygnału logicznego: 7~16mA (typowy 10mA)
- Częstotliwość wejściowa impulsu: 0 ~ 300 kHz
- Napięcie impulsu: 5V(podłącz szeregowo rezystor 2 K ohm, jeśli jest to 24V)
- Rezystancja izolacji: 100MΩ
Specyfikacje fizyczne
- Rozmiar ramy: 57x57mm
- Długość ciała: 128mm
- Średnica wału: 8mm
- Długość wału D-cut: 15mm
- Długość wału: 21mm
- Waga: 1,25kg
Środowisko pracy i inne specyfikacje (Tj = 25℃/77℉)
- Chłodzenie: chłodzenie naturalne lub chłodzenie wymuszone
- Środowisko: Unikaj kurzu, mgły olejowej i żrących gazów
- Temperatura otoczenia: 0℃ - 40℃
- Wilgotność: 40%RH - 90%RH
- Temperatura pracy (radiator): 70℃ Max
- Wibracje: 10-50Hz / 0,15 mm
- Temperatura przechowywania: -20℃ - 65℃
Lista pakowania
- 1 x iSV57T-130S
- 1 x CABLE-PC-i(PJ): Kabel RS232
Jeśli potrzebujesz interfejsu USB do połączenia z komputerem, kup dodatkowy kabel C006.
Długość wału 21mm może bezpośrednio pasować do przekładni planetarnej serii EG.
Wartość napięcia nie ma wpływu na moment znamionowy serwosilnika, natomiast ma wpływ na znamionową prędkość obrotową silnika. Im niższe napięcie, tym niższa prędkość znamionowa, jaką może osiągnąć silnik.
