Wyprzedaż w CN - Zintegrowany łatwy silnik serwo NEMA 23 90W 3000rpm 0,3Nm(42,49oz.in) 20-50VDC

-27 %

Wyprzedaż w CN - Zintegrowany łatwy silnik serwo NEMA 23 90W 3000rpm 0,3Nm(42,49oz.in) 20-50VDC

1 opinii - Napisz opinię

370.17zł

270.86zł

w magazynie: 10000
Model: CN-iSV57T-090
Waga brutto: 1.20kg
Certyfikowany: ISO, CE, RoHS

Sprzedane: 231

Kliknij kraj dla magazynu na żywo

Wysyłka z

Chiny

Ilość

Do koszyka

Pytanie

Dodaj do listy życzeń Porównaj ten produkt

Wysyłka w ciągu 24 godzin!

Wysyłka w ciągu 24 godzin zasadniczo oznacza, że Twój produkt zostanie wysłany lub wysłany z naszego magazynu w ciągu 24 godzin od złożenia zamówienia.Przeczytaj więcej.

Wybierz lokalny magazyn, zyskaj więcej korzyści!

Dla klientów w USA, Wielkiej Brytanii, UE, Australii i Rosji prosimy priorytetowo wybierać lokalny magazyn. W przypadku UE wybierz magazyn niemiecki. Korzyści z tego wyboru obejmują szybsze czasy dostawy i niższe koszty całkowite, ponieważ nie ponosi się cła.

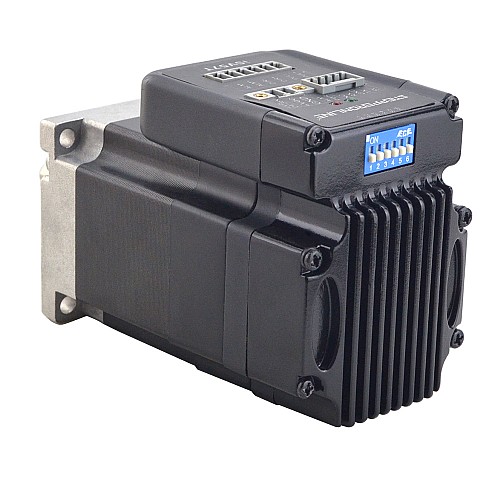

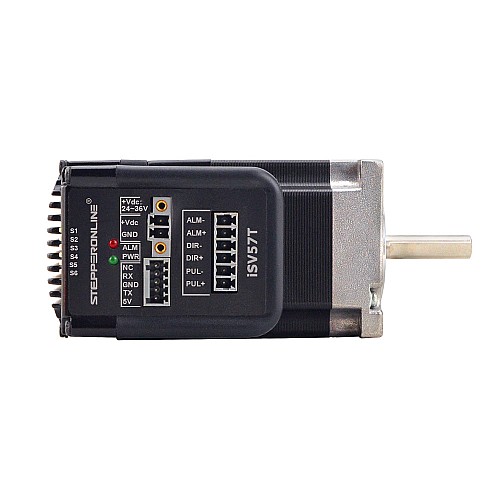

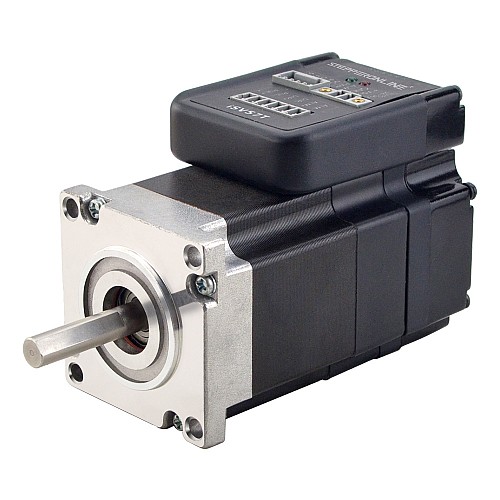

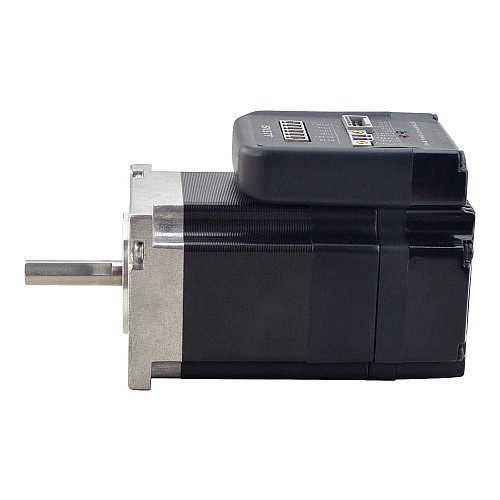

Zintegrowany serwomotor iSV57T-090 to bezszczotkowy silnik o wielkości 57mm, zintegrowany z 16-bitowym enkoderem i serwonapędem. Przy bardzo kompaktowych rozmiarach i ze wszystkimi zintegrowanymi komponentami, iSV57T-090 może zaoszczędzić miejsce montażowe, wyeliminować czas podłączenia enkodera i okablowania silnika, zmniejszyć zakłócenia oraz odciąć/zredukować kable i koszty robocizny. Zintegrowany kompaktowy rozmiar dla oszczędności miejsca montażowego i czasu konfiguracji oraz zmniejszenia zakłóceń elektrycznych.

Kluczowe cechy

Napięcie wejściowe 20-50VDC, szczytowy prąd wyjściowy 0-6A
Wejście polecenia kroku i kierunku do sterowania położeniem
Kompatybilny rozmiar montażowy z silnikiem krokowym
Płynny ruch silnika i doskonały czas reakcji
Izolowane wejścia sterujące Impuls, Kierunek
Wyjścia położenia i błędów do zewnętrznych sterowników ruchu w celu zapewnienia kompletnego sterowania systemem
Zabezpieczenie przed przepięciem, przetężeniem i błędem pozycji

Specyfikacje elektryczne

Numer części producenta: iSV57T-090
Moc znamionowa (W): 90W
Napięcie wejściowe: +20~50VDC (typowe 36VDC)
Znamionowy moment obrotowy (Nm/oz.in): 0,3/42,49(Nm/oz.in)
Szczytowy moment obrotowy (Nm/oz.in): 0.8/113.29(Nm/oz.in)
Prędkość znamionowa (rpm): 3000rpm
Prędkość maksymalna (obr/min): 4000obr/min
Szczytowy prąd wyjściowy: 0 ~ 6A
Prąd sygnału logicznego: 7~16mA(typowy 10mA)
Częstotliwość wejściowa impulsu: 0 ~ 300kHz
Napięcie impulsu: 5V (podłącz szeregowo rezystor 2K ohm, jeśli jest to 24V)
Rezystancja izolacji: 100MΩ

Specyfikacje fizyczne

Rozmiar ramy: 57x57mm
Długość ciała: 108mm
Średnica wału: 8mm
Długość wału D-cut: 27mm
Długość wału: 33mm
Waga: 0,95kg

Środowisko pracy i inne specyfikacje(Tj = 25℃/77℉)

Chłodzenie: chłodzenie naturalne lub chłodzenie wymuszone
Środowisko: Unikaj kurzu, mgły olejowej i żrących gazów
Temperatura otoczenia: 0℃ - 40℃
Wilgotność: 40% RH - 90% RH
Temperatura pracy (radiator): 70℃ Max
Wibracje: 10-50Hz / 0,15mm
Temperatura przechowywania: -20℃ - 65℃

Lista pakowania

1 x iSV57T-090
1 x CABLE-PC-i(PJ): Kabel RS232

Aby dopasować się do przekładni planetarnych serii EG, skróciliśmy wał silnika z 33mm do 21mm. Nowy numer modelu to: iSV57T-090S. Uważamy, że krótszy trzonek nie wpłynie na większość zastosowań, dlatego będziemy stopniowo zastępować ten model krótszą wersją.

Wartość napięcia nie ma wpływu na moment znamionowy serwosilnika, natomiast ma wpływ na znamionową prędkość obrotową silnika. Im niższe napięcie, tym niższa prędkość znamionowa, jaką może osiągnąć silnik.

Aby dowiedzieć się więcej o różnicach pomiędzy wszystkimi serwomotorami sprzedawanymi na STEPPERONLINE, zapoznaj się z tym artykułem.

Jeśli potrzebujesz interfejsu USB do połączenia z komputerem, kup dodatkowy kabel C006.

Rodzaj produktu
Rodzaj produktu	Zintegrowany silnik serwo
Specyfikacja elektryczna
Częstotliwość wejściowa impulsu(kHz)	0~300
Moc znamionowa(W)	90
Napięcie impulsu(V)	5
Napięcie wejściowe(V)	20 - 50VDC
Prąd sygnału logicznego(mA)	7~16
Prędkość maksymalna(rpm)	4000
Prędkość znamionowa(rpm)	3000
Rozdzielczość enkodera	16bit
Szczytowy moment obrotowy(Nm)	0.8
Szczytowy prąd wyjściowy(A)	0-6
Tryby sterowania	Tryb pulsacyjny
Typ enkodera	Magnetyczny Przyrostowy
Z hamulcem	Nie
Znamionowy moment obrotowy(Nm)	0.3
Specyfikacja fizyczna
Długość ciała(mm)	108
Długość wału(mm)	33
Klasa IP	20
Rozmiar ramy(mm)	57 x 57
Średnica wału(mm)	8
Wtyczka lotnicza czy nie	Nie
Zintegrowany lub nie	Tak

Plik	Rozmiar
ISV57T-90.STEP	9.16MB	Download
Tuning Software: iSV-T_STEPPERONLINE	1.42MB	Download
iSV57T-090_Full_Datasheet.pdf	124.13KB	Download
iSV57T(S)_Manual.pdf	1.25MB	Download
ISV57T-090_Torque_Speed_Curve.pdf	150.03KB	Download
