Zintegrowany łatwy silnik serwo NEMA 23 180W 3000rpm 0,6Nm(84,98oz.in) 20-50VDC

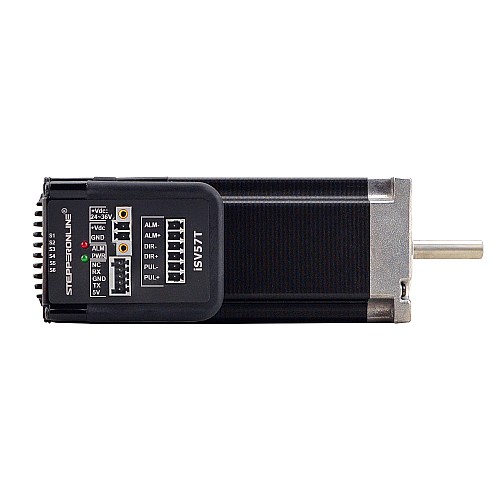

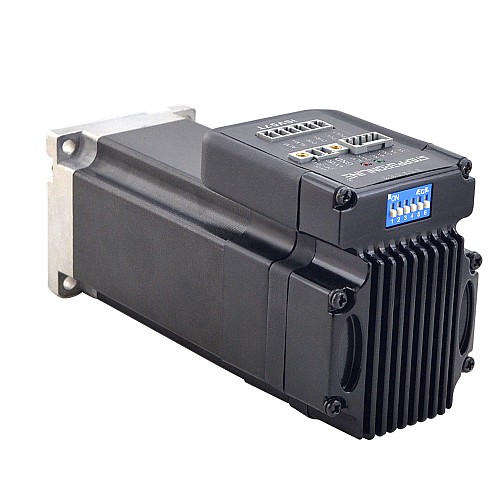

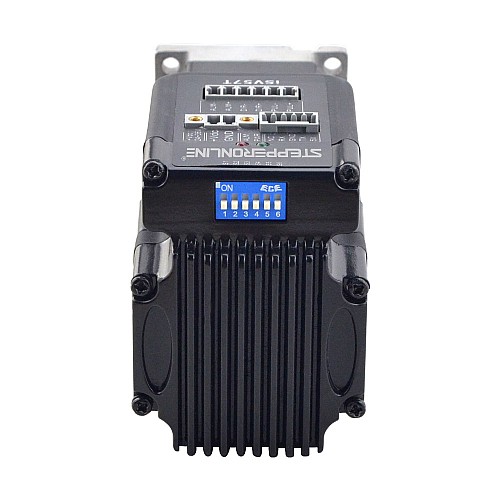

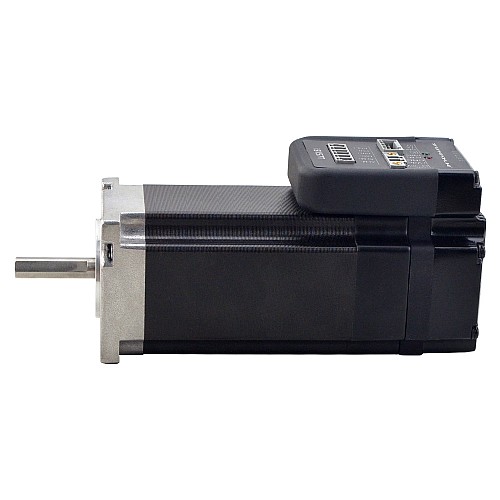

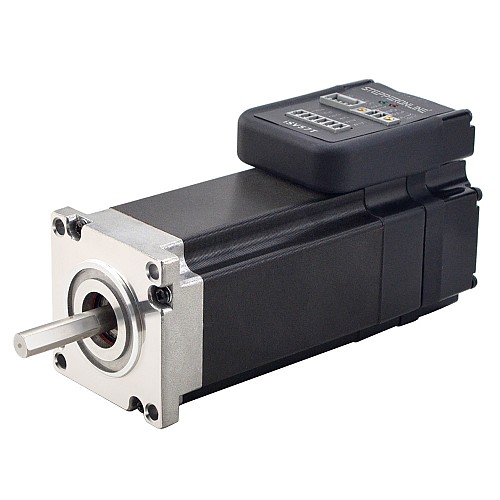

Zintegrowany serwomotor iSV57T-180 to bezszczotkowy silnik o wielkości 57mm, zintegrowany z 16-bitowym enkoderem i serwonapędem. Przy bardzo kompaktowych rozmiarach i ze wszystkimi zintegrowanymi komponentami, iSV57T-180 może zaoszczędzić miejsce montażowe, wyeliminować czas podłączenia enkodera i okablowania silnika, zmniejszyć zakłócenia oraz odciąć/zredukować kable i koszty robocizny. Zintegrowany kompaktowy rozmiar dla oszczędności miejsca montażowego i czasu konfiguracji oraz zmniejszenia zakłóceń elektrycznych.

Kluczowe cechy

• Napięcie wejściowe 20-50VDC, szczytowy prąd wyjściowy 0-6A
• Wejście polecenia kroku i kierunku do sterowania położeniem
• Kompatybilny rozmiar montażowy z silnikiem krokowym
• Płynny ruch silnika i doskonały czas reakcji
• Izolowane wejścia sterujące Impuls, Kierunek
• Wyjścia położenia i błędów do zewnętrznych sterowników ruchu w celu zapewnienia kompletnego sterowania systemem
• Zabezpieczenie przed przepięciem, przetężeniem i błędem pozycji

Specyfikacje elektryczne

• Numer części producenta: iSV57T-180
• Moc znamionowa (W): 180W
• Napięcie wejściowe: +20~50VDC(typowe 36VDC)
• Znamionowy moment obrotowy (Nm/oz.in): 0.6/84.98(Nm/oz.in)
• Szczytowy moment obrotowy (Nm/oz.in): 1.1/155.77(Nm/oz.in)
• Prędkość znamionowa (rpm): 3000rpm
• Prędkość maksymalna (obr/min): 4000obr/min
• Szczytowy prąd wyjściowy: 0 ~ 6A
• Prąd sygnału logicznego: 7~16mA(typowy 10mA)
• Częstotliwość wejściowa impulsu: 0 ~ 300kHz
• Napięcie impulsu: 5V (podłącz szeregowo rezystor 2K ohm, jeśli jest to 24V)
• Rezystancja izolacji: 100MΩ

Specyfikacje fizyczne

• Rozmiar ramy: 57x57mm
• Długość ciała: 148mm
• Średnica wału: 8mm
• Długość wału D-cut: 27mm
• Długość wału: 33mm
• Waga: 1,54kg

Środowisko pracy i inne specyfikacje (Tj = 25℃/77℉)

• Chłodzenie: chłodzenie naturalne lub chłodzenie wymuszone
• Środowisko: Unikaj kurzu, mgły olejowej i żrących gazów
• Temperatura otoczenia: 0℃ - 40℃
• Wilgotność: 40%RH - 90%RH
• Temperatura pracy (radiator): 70℃ Max
• Wibracje: 10-50Hz / 0,15mm
• Temperatura przechowywania: -20℃ - 65℃

Lista pakowania

• 1 x iSV57T-180

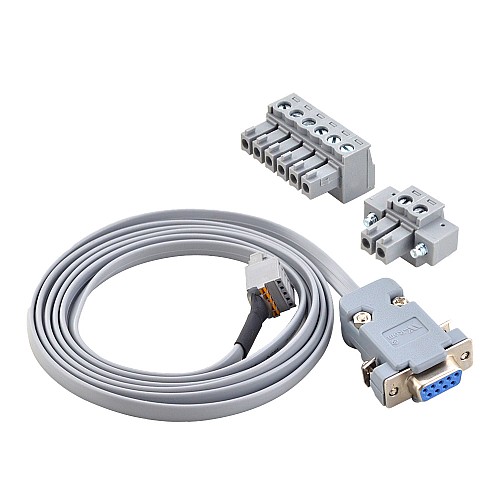

• 1 x KABEL-PC-i(PJ): Kabel RS232
