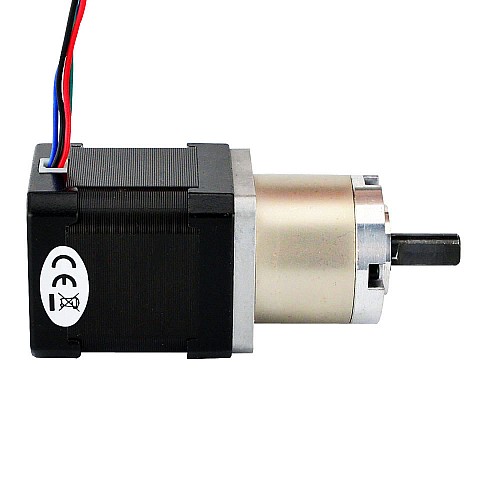

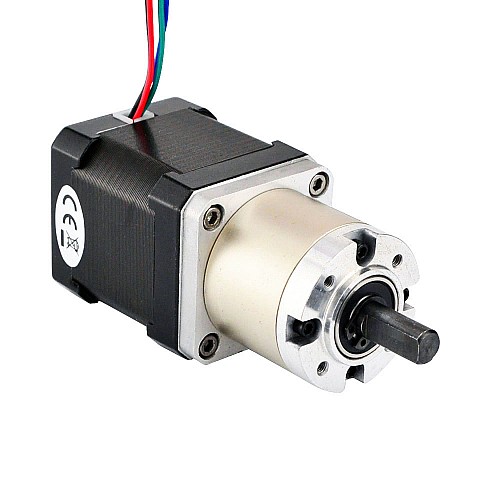

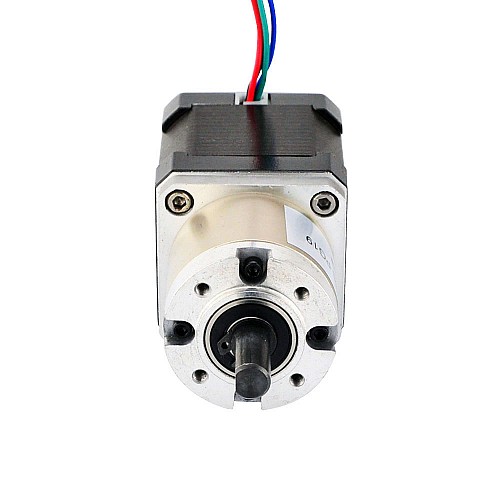

Silnik krokowy Nema 17 bipolarny L=48mm z przełożeniem 19:1 przekładnia planetarna

Ten silnik krokowy Nema 17 z korpusem 48mm i prądem znamionowym 1,68A posiada zintegrowaną przekładnię planetarną o przełożeniu 19,203:1. Jest to dobre rozwiązanie do zastosowań, które mają ograniczoną przestrzeń, ale wymagają niskiej prędkości i/lub wysokiego momentu obrotowego.

Specyfikacja elektryczna

• Numer części producenta: 17HS19-1684S-PG19
• Typ silnika: dwubiegunowy krokowy
• Kąt kroku: 0,094stopni
• Moment obrotowy bez skrzyni biegów: 52Ncm(73.6oz.in)
• Prąd znamionowy/faza: 1,68A
• Rezystancja fazowa: 1,8ohms
• Indukcyjność: 3,2mH ± 20%(1KHz)
• Klasa izolacji: B 130°C[266°F]

Dane techniczne skrzyni biegów

• Typ skrzyni biegów: Planetarna
• Przełożenie: 19.203:1
• Wydajność: 80%
• Luz bez obciążenia: <=3deg
• Maksymalny dopuszczalny moment obrotowy: 3Nm(424.83oz.in)
• Moment dopuszczalny moment obrotowy: 5Nm(708.06oz.in)
• Maksymalne obciążenie osiowe wału: 50N
• Maksymalne obciążenie promieniowe wału: 100N

Specyfikacje fizyczne

• Rozmiar ramy: 42x42mm
• Długość silnika: 48mm
• Długość skrzyni biegów: 35mm
• Średnica wału: Φ8mm
• Długość wału: 20mm
• Długość cięcia w kształcie litery D: 15mm
• Liczba wyprowadzeń: 4
• Długość ołowiu: 500mm
• Waga: 560g

Połączenie
