Nema 8 Zewnętrzny stos 28.2mm Ołów 0,24A 2mm(0,07874") Długość 150mm

0 opinii - Napisz opinię

166.06zł

5 + 160.99zł

10 + 156.22zł

50 + 151.72zł

100 + 147.48zł

w magazynie: 10000
Model: 8E11S0244AC5-150RS
Waga brutto: 0.34kg
Certyfikowany: ISO, CE, RoHS

Dostępne opcje

Statek z

Chiny

Ilość

Do koszyka

Pytanie

Dodaj do listy życzeń Porównaj ten produkt

Wysyłka w ciągu 24 godzin!

Wysyłka w ciągu 24 godzin zasadniczo oznacza, że Twój produkt zostanie wysłany lub wysłany z naszego magazynu w ciągu 24 godzin od złożenia zamówienia.Przeczytaj więcej.

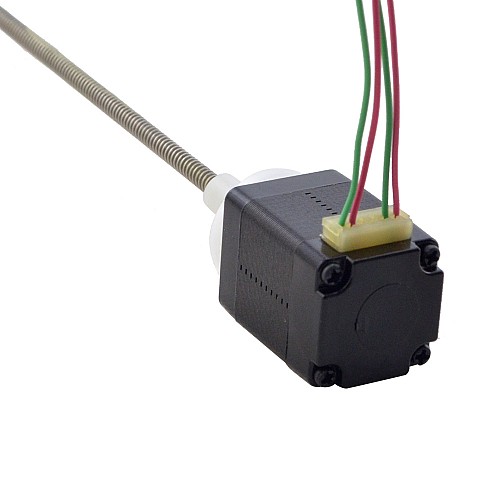

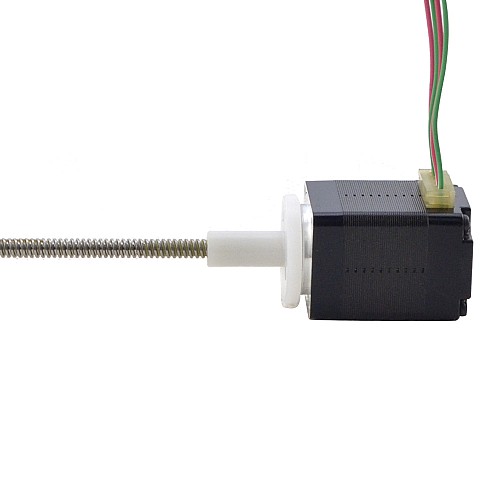

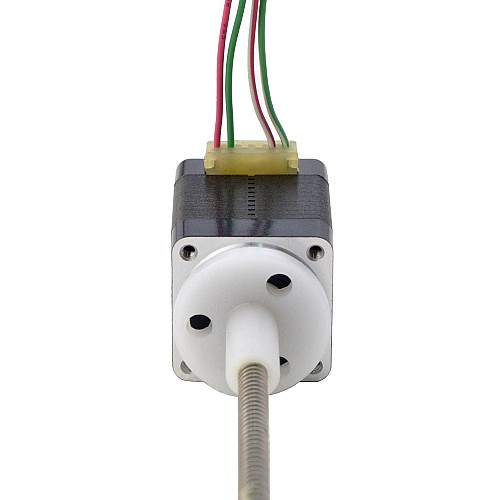

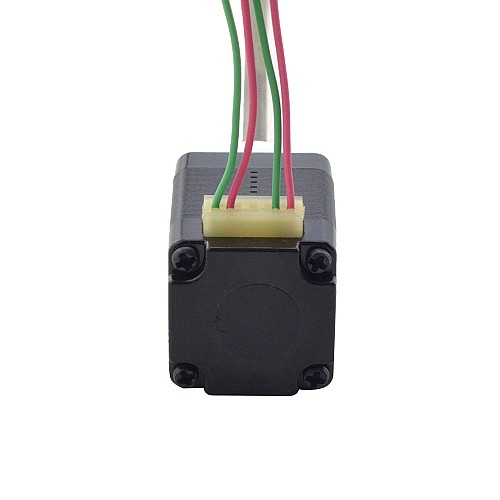

Ten model jest prawie dokładnie taki sam jak zewnętrzny siłownik liniowy z silnikiem krokowym Haydon Kerk serii 21000 w rozmiarze 8. Część silnikowa to silnik krokowy Nema 8 o średnicy 28.2 mm 1,8 stopnia 0,24 A i jest zintegrowany ze śrubą pociągową o średnicy 3,5mm(0,1378") o długości 150mm(5,9055") i nakrętką POM, przesuw liniowy wynosi 2mm(0,07874") na obrót.

Specyfikacja elektryczna

Numer części producenta: 8E11S0244AC5-150RS(8E11S0244AC-150RS)(8LS11-0244AC-150E)
Typ silnika: Zewnętrzny (Trapezowy)
Kąt kroku: 1,8°
Moment trzymania: 0.015Nm(2.12oz.in)
Prąd znamionowy/faza: 0,24A
Rezystancja fazowa: 20,4ohms
Indukcyjność: 5.0mH ± 20%(1KHz)

Specyfikacja fizyczna

Rozmiar ramy: 20x20mm
Długość ciała: 28.2mm

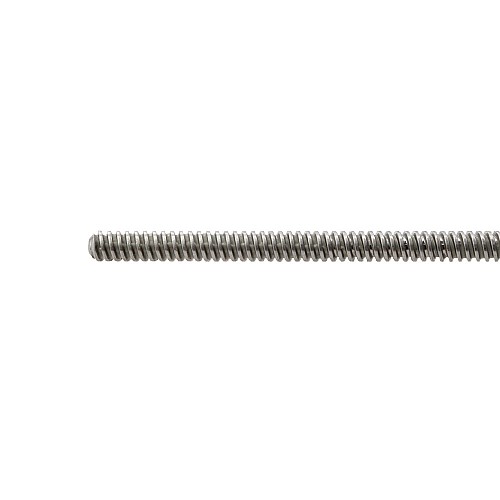

Długość śruby pociągowej: 150mm(5.9055")
Średnica śruby pociągowej: Φ3,5mm(0,1378")
Ołów/Krok: 0,01mm(0,0003937")
Przesuw/obrót ołowiu: 2mm(0,07874")
Liczba wyprowadzeń: 4
Długość ołowiu: 300mm
Waga: 43g

Połączenie

A+	A-	B+	B-
Czerwony	Czerwony/Biały	Zielony	Zielony biały

● Jak zamówić niestandardowy silnik liniowy? Niestandardowy liniowy silnik krokowy

● Jeśli masz tylko stary numer części, pobierz nowy tutaj Pokaż szczegóły

● Jak nazwaliśmy silnik liniowy? Konstruowanie numeru części

Specyfikacja elektryczna
Bipolarny/Unipolarny	Bipolarny
Czy ma krzywą momentu obrotowego/naporu?	Tak
Indukcyjność(mH)	5.0
Kąt kroku(deg.)	1.8
Moment trzymania(Ncm)	1.5
Moment trzymania(oz.in)	2.12
Prąd znamionowy(A)	0.24
Rezystancja fazy(ohms)	20.4
Specyfikacja fizyczna
Długość ciała(mm)	28.2
Długość ołowiu(mm)	300
Długość śruby pociągowej(mm)	150
Ilość kabli	4
Klasa IP	40
Metoda inwentaryzacji	Dedykowany inwentarz
Przesuw/krok ołowiu(mm)	0.01
Przesuw/rewolucja ołowiu(mm)	2
Rozmiar ramy(mm)	Nema 08 (20 x 20)
Średnica śruby pociągowej(mm)	3.5
Typ silnika liniowego	Zewnętrzny (Trapezowy)
Z enkoderem	Nie

Obróbka końców śrub pociągowych
- Male/female threaded ends to specified thread and pitch
- Custom-machined journals and ring groove
- Hex or square ends
- Keyways and cross holes

Nakrętka przeciwluzowa

STEPPERONLINE dostarcza nakrętkę zabezpieczającą przed luzem dla zewnętrznego siłownika liniowego ze śrubą pociągową (z wyjątkiem rozmiaru 34) i niewypadającego siłownika liniowego ze śrubą pociągową (z wyjątkiem rozmiaru 24 i 34).

Po milionach cykli powinien występować luz nominalny między śrubą pociągową a standardową plastikową nakrętką STEPPERONLINE.

Kodery

W zależności od wymagań aplikacji, klient może łatwo wybrać enkodery za pomocą wyjścia indeksowego lub bezindeksowego i przez wyjście jako wyjście jednokierunkowe lub różnicowe.
Można również dowolnie wybierać różne rozdzielczości w celu łatwiejszego i precyzyjnego pozycjonowania.
Wszystkie enkodery w standardzie STEPPERONLINE są optyczne i inkrementalne.Przy wyborze enkodera należy uważnie przyjrzeć się opcjom, zwłaszcza rozmiarowi, rozdzielczości, indeksowi i metodzie wyjściowej.

Hamulce

Zwłaszcza w zastosowaniach pionowych lub utrzymywaniu silników przed nagłym wyłączeniem, standardowe hamulce STEPPERONLINE dla rozmiarów NEMA14, 17, 23, 24 i 34 będą pomocne w zmniejszeniu obaw klientów.

Okablowanie, okablowanie i złącza

Latające przewody drutowe lub złącza
Skręcanie przewodów drutowych
Rurki termokurczliwe lub rozszerzalne
Obudowy kabli

Śruby pokryte teflonem

Jeśli zastosowania klienta wymagają bezsmarowej kombinacji śrub i nakrętek, STEPPERONLINE oferuje powlekaną teflonem śrubę pociągową krokowego siłownika liniowego.
Powlekany teflonem liniowy siłownik krokowy ze śrubą pociągową zapewnia dłuższą żywotność i lepsze generowanie siły nacisku w porównaniu z konwencjonalną śrubą pociągową SUS.
Powłoka teflonowa może być zastosowana w całej gamie opcji śrub pociągowych w STEPPERONLINE i wszystkich typach siłowników liniowych, takich jak zewnętrzne, nieuchwytne i uwięzione.
Ponadto nakrętkę przeciwluzową można również łączyć ze śrubą pokrytą teflonem.
