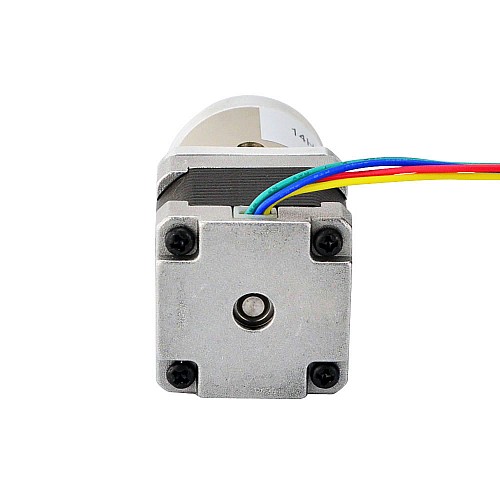

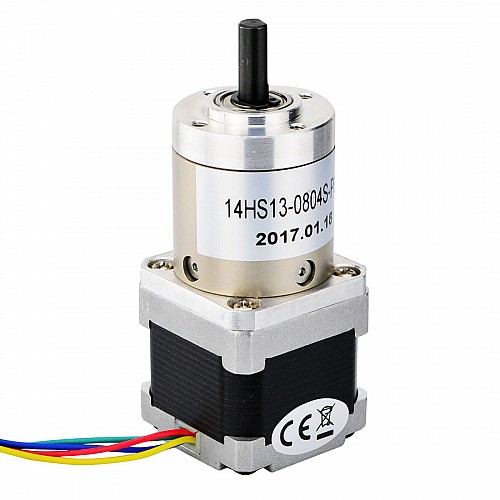

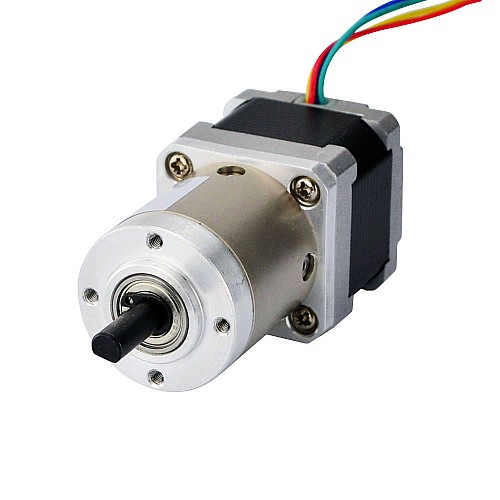

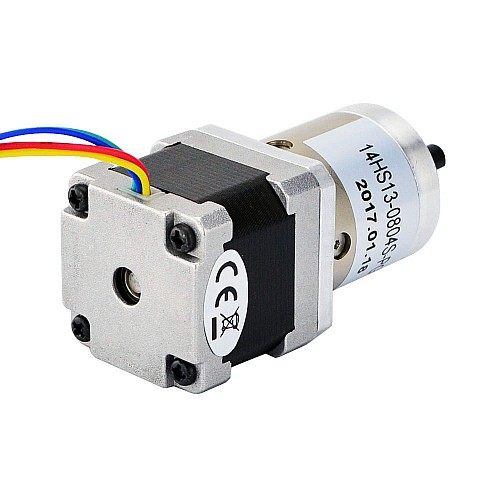

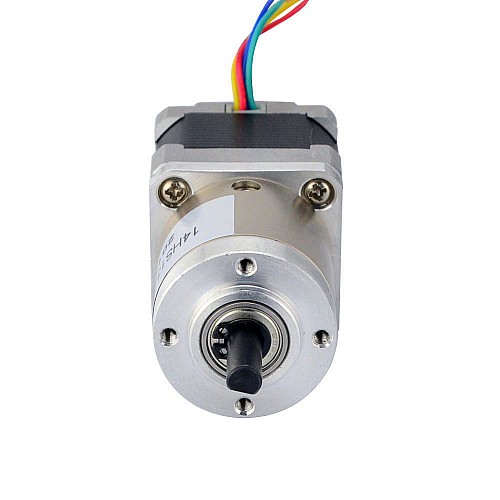

Dwubiegunowy silnik krokowy Nema 14 L=34mm z przełożeniem przekładni planetarnej 14:1

0 opinii - Napisz opinię

154.88zł

5 + 146.85zł

10 + 139.58zł

50 + 133.01zł

100 + 127.03zł

w magazynie: Przed Sprzedaż
Model: 14HS13-0804S-PG14
Waga brutto: 0.40kg
Certyfikowany: ISO, CE, UKCA, RoHS

Dostępne opcje

Statek z

Chiny

Ilość

Do koszyka

Pytanie

Dodaj do listy życzeń Porównaj ten produkt

Ten produkt sprzedawany jest w minimalnej ilości 10

Co oznacza zamówienie w przedsprzedaży?

Produkt w przedsprzedaży to obecnie niedostępny towar. Po złożeniu zamówienia rozpoczniemy produkcję lub zakup specjalnie dla Państwa.

Wysyłka w ciągu 24 godzin!

Wysyłka w ciągu 24 godzin zasadniczo oznacza, że Twój produkt zostanie wysłany lub wysłany z naszego magazynu w ciągu 24 godzin od złożenia zamówienia.Przeczytaj więcej.

Ten silnik krokowy Nema 14 z korpusem 34mm i prądem znamionowym 1A ma zintegrowaną przekładnię planetarną o przełożeniu 13,73:1. Jest to dobre rozwiązanie do zastosowań, które mają ograniczoną przestrzeń, ale wymagają niskiej prędkości i/lub wysokiego momentu obrotowego.

Specyfikacja elektryczna

Numer części producenta: 14HS13-0804S-PG14
Typ silnika: bipolarny krokowy
Kąt kroku: 0,131stopnia
Moment obrotowy bez skrzyni biegów: 18Ncm(25,49uncji)
Prąd znamionowy/faza: 1A
Rezystancja fazowa: 6,8ohms
Napięcie: 5,4V
Indukcyjność: 10mH ± 20%(1KHz)
Klasa izolacji: B 130°C[266°F]

Dane techniczne skrzyni biegów

Typ skrzyni biegów: Planetarna
Przełożenie: 13,73:1
Wydajność przekładni: 81%
Luz bez obciążenia: <=1deg
Maksymalny dopuszczalny moment obrotowy: 4Nm(566,4uncji)
Moment dopuszczalny moment obrotowy: 8Nm(1132.9oz.in)
Maksymalne obciążenie osiowe wału: 50N
Maksymalne obciążenie promieniowe wału: 100N

Specyfikacje fizyczne

Rozmiar ramy: 35x35mm
Długość silnika: 34mm
Długość skrzyni biegów: 36,8mm
Średnica wału: Φ6mm
Długość wału: 18mm
Długość cięcia w kształcie litery D: 12mm
Liczba wyprowadzeń: 4
Długość ołowiu: 500mm
Waga: 400g

Połączenie

A+	A-	B+	B-
Czerwony	Zielony	Żółty	Niebieski

Rodzaj produktu
Rodzaj produktu	Silnik krokowy z przekładnią
Specyfikacja elektryczna
Czy ma krzywą momentu obrotowego/naporu?	Nie
Moment trzymania bez skrzyni biegów(Nm)	0.18
Prąd (A)	1.0
Specyfikacja fizyczna
Klasa IP	40
Metoda inwentaryzacji	Dedykowany inwentarz
Pojedynczy/Podwójny Wał	Pojedynczy wał
Przełożenie(xx:1)	13.73
Rozmiar ramy(mm)	Nema 14 (35 x 35)
Średnica wału(mm)	6
Typ skrzyni biegów	Ekonomia Planetarna
Typ wału wyjściowego	D
Zarys	<=1deg
