Nema 11 Stepper L=31mm z tylnym wałem i przekładnią planetarną 14:1

1 opinii - Napisz opinię

152.93zł

5 + 145.39zł

10 + 138.51zł

50 + 132.30zł

100 + 126.63zł

w magazynie: 10000
Model: 11HS12-0674D-PG14
Waga brutto: 0.36kg
Certyfikowany: ISO, CE, UKCA, RoHS

Kliknij kraj dla magazynu na żywo

Wysyłka z

Chiny

Ilość

Do koszyka

Pytanie

Dodaj do listy życzeń Porównaj ten produkt

Wysyłka w ciągu 24 godzin!

Wysyłka w ciągu 24 godzin zasadniczo oznacza, że Twój produkt zostanie wysłany lub wysłany z naszego magazynu w ciągu 24 godzin od złożenia zamówienia.Przeczytaj więcej.

Wybierz lokalny magazyn, zyskaj więcej korzyści!

Dla klientów w USA, Wielkiej Brytanii, UE, Australii i Rosji prosimy priorytetowo wybierać lokalny magazyn. W przypadku UE wybierz magazyn niemiecki. Korzyści z tego wyboru obejmują szybsze czasy dostawy i niższe koszty całkowite, ponieważ nie ponosi się cła.

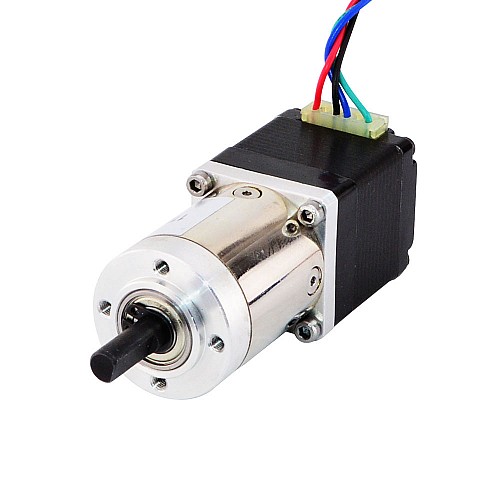

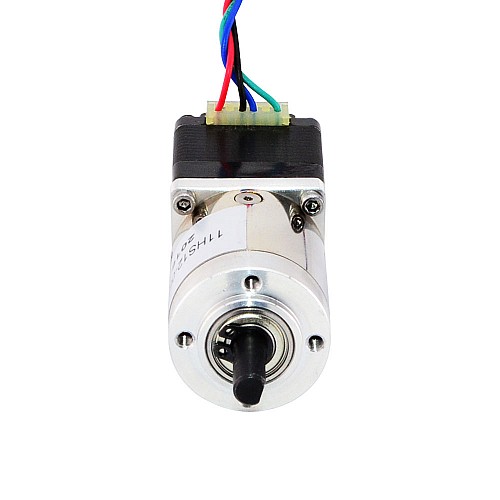

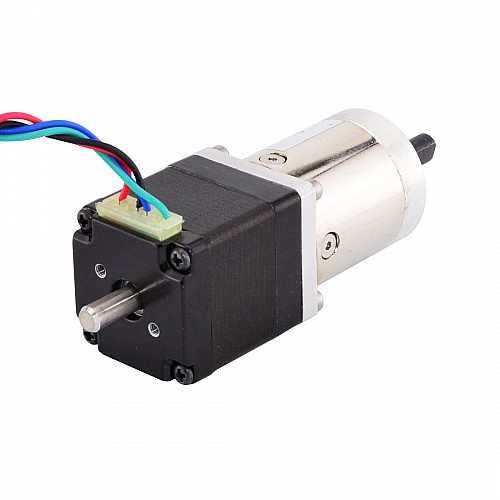

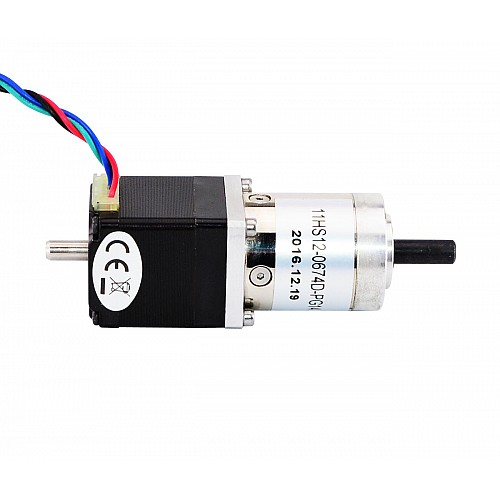

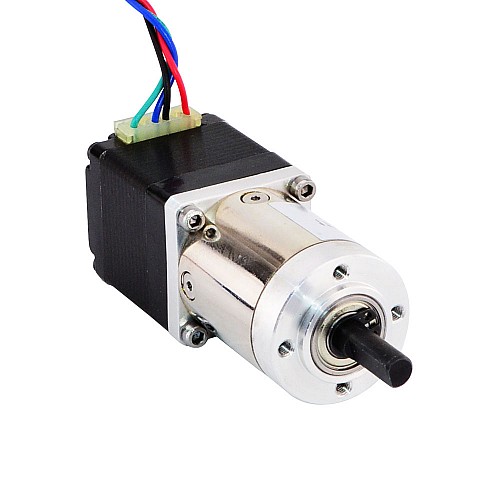

Ten silnik krokowy Nema 11 z korpusem 32mm i prądem znamionowym 0,67A ma zintegrowaną przekładnię planetarną o przełożeniu 13,73:1. Jest to dobre rozwiązanie dla aplikacji, które mają ograniczoną przestrzeń, ale potrzebują niskiej prędkości i/lub wysokiego momentu obrotowego.

Specyfikacja elektryczna

Numer części producenta: 11HS12-0674D-PG14
Typ silnika: Bipolarny krokowy
Kąt kroku: 0,13stopnia
Moment obrotowy trzymania bez przekładni: 7Ncm(9.9oz.in)
Prąd znamionowy/fazę: 0.67A
Rezystancja fazy: 5,6ohms
Indukcyjność: 4mH ± 20%(1KHz)
Klasa izolacji: B 130°C[266°F]

Specyfikacja przekładni

Typ przekładni: Planetarna
Przełożenie: 13,73:1
Sprawność: 80%
Luz bez obciążenia: <=3 stopień
Maks. dopuszczalny moment obrotowy: 3Nm(424,8oz.in)
Dopuszczalny moment obrotowy: 5Nm(708.1oz.in)
Maksymalne obciążenie osiowe wału: 5N
Maksymalne obciążenie promieniowe wału: 25N

Specyfikacja fizyczna

Rozmiar ramy: 28 x 28mm
Długość silnika: 32 mm maks.
Długość przekładni: 36.8mm
Średnica wału: Φ6mm
Długość wału: 18mm
Długość cięcia D: 12mm
Średnica tylnego wałka: Φ5mm
Długość tylnego wałka: 10mm
Liczba wyprowadzeń: 4
Długość linki: 300mm
Waga: 305g

Połączenie

A+	A-	B+	B-
Czarny	Zielony	Czerwony	Niebieski

Rodzaj produktu
Rodzaj produktu	Silnik krokowy z przekładnią
Specyfikacja elektryczna
Bipolarny/Unipolarny	Bipolarny
Czy ma krzywą momentu obrotowego/naporu?	Tak
Indukcyjność(mH)	4
Moment trzymania bez skrzyni biegów(Nm)	0.07
Prąd (A)	0.67
Rezystancja fazy(ohms)	5.6
Specyfikacja fizyczna
Długość ciała(mm)	67
Długość ołowiu(mm)	300
Długość wału(mm)	18
Ilość kabli	4
Klasa IP	40
Metoda inwentaryzacji	Dedykowany inwentarz
Pojedynczy/Podwójny Wał	Podwójny wał
Przełożenie(xx:1)	13.73
Rozmiar ramy(mm)	Nema 11 (28 x 28)
Średnica wału(mm)	6
Typ skrzyni biegów	Ekonomia Planetarna
Typ wału wyjściowego	D
Waga(g)	400
Zarys	<=3deg

Plik	Rozmiar
11HS12-0674D-PG14_Full_Datasheet.pdf	144.8KB	Download
11HS12-0674D-PG14.STEP	1.1MB	Download
11HS12-0674D-PG14_Torque_Curve.pdf	141.84KB	Download
11HS12-0674D_Torque_curve.pdf	212.33KB	Download
