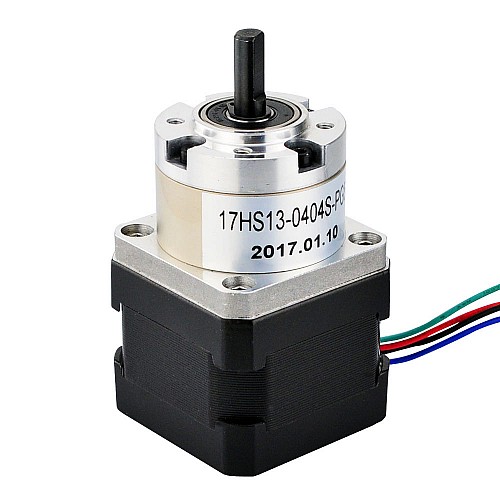

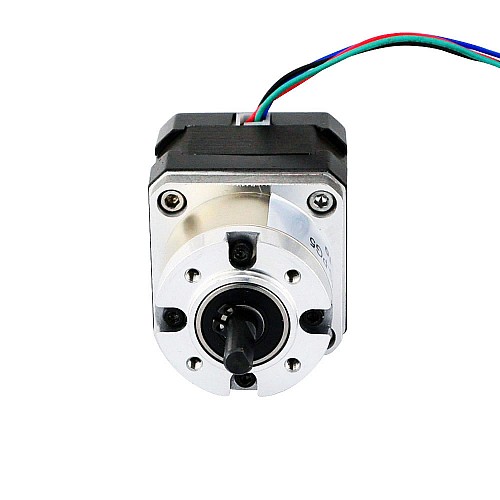

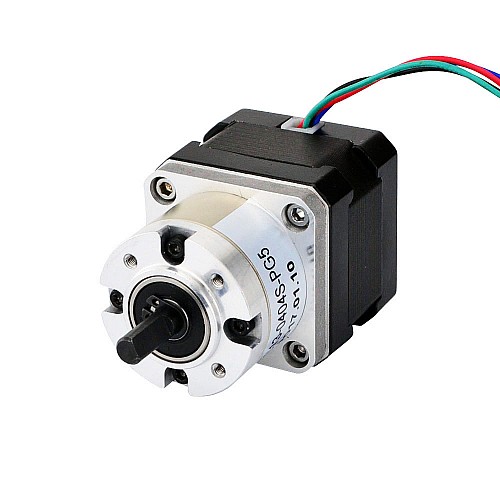

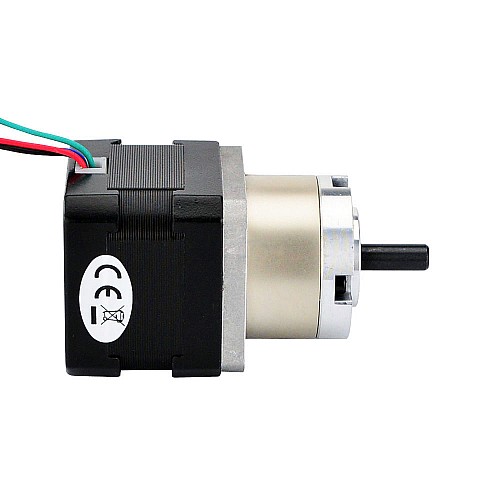

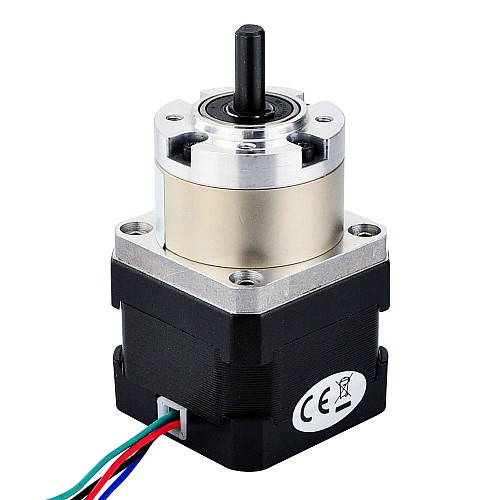

Silnik krokowy Nema 17 bipolarny L=34mm z przełożeniem 5:1 przekładnia planetarna

Ten silnik krokowy Nema 17 z korpusem 34mm i prądem znamionowym 0,4A ma zintegrowaną przekładnię planetarną o przełożeniu 5,18:1. Jest to dobre rozwiązanie do zastosowań, które mają ograniczoną przestrzeń, ale wymagają niskiej prędkości i/lub wysokiego momentu obrotowego.

Specyfikacja elektryczna

• Numer części producenta: 17HS13-0404S-PG5
• Typ silnika: dwubiegunowy krokowy
• Kąt kroku: 0,35stopnia
• Moment trzymania bez skrzyni biegów: 25Ncm(31.2oz.in)
• Prąd znamionowy/faza: 0,4A
• Rezystancja fazowa: 27ohms
• Indukcyjność: 28,5mH ± 20%(1KHz)
• Klasa izolacji: B 130°C[266°F]

Dane techniczne skrzyni biegów

• Typ skrzyni biegów: Planetarna
• Przełożenie: 5.18:1
• Wydajność: 90%
• Luz bez obciążenia: <=3deg
• Maksymalny dopuszczalny moment obrotowy: 3Nm(424.83oz.in)
• Moment dopuszczalny moment obrotowy: 5Nm(708.06oz.in)
• Maksymalne obciążenie osiowe wału: 50N
• Maksymalne obciążenie promieniowe wału: 100N

Specyfikacje fizyczne

• Rozmiar ramy: 42x42mm
• Długość silnika: 34mm
• Długość skrzyni biegów: 27,3mm
• Średnica wału: Φ6mm
• Długość wału: 18mm
• Długość cięcia w kształcie litery D: 12mm
• Liczba wyprowadzeń: 4
• Długość przewodu: 500mm
• Waga: 380g

Połączenie
