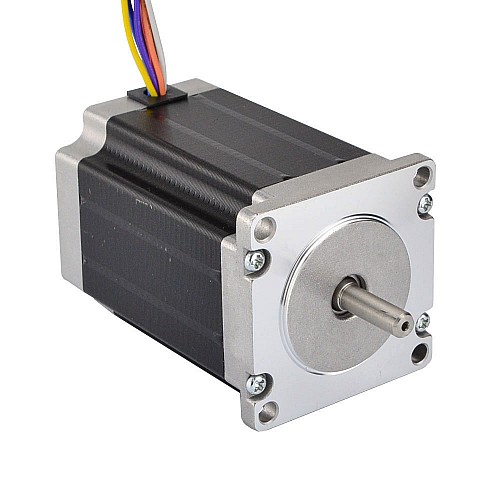

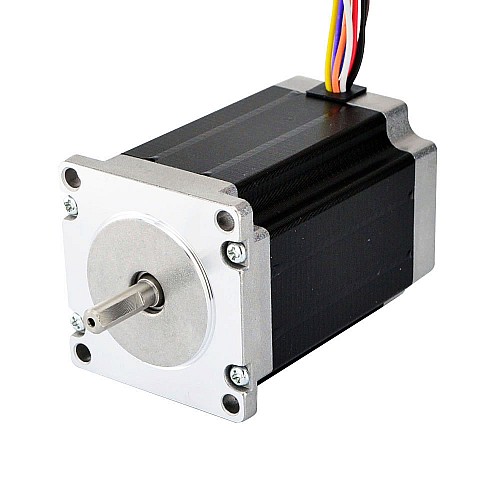

Podwójny wałek Nema 23 Uni/Bipolarny 1,8deg 2,83Nm(400oz.in) 4A 57x57x84 mm 8 przewodów

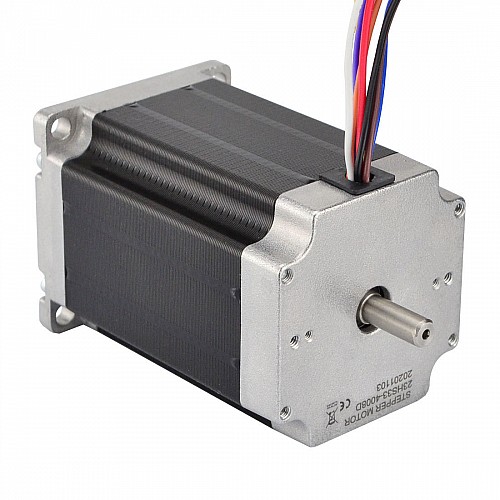

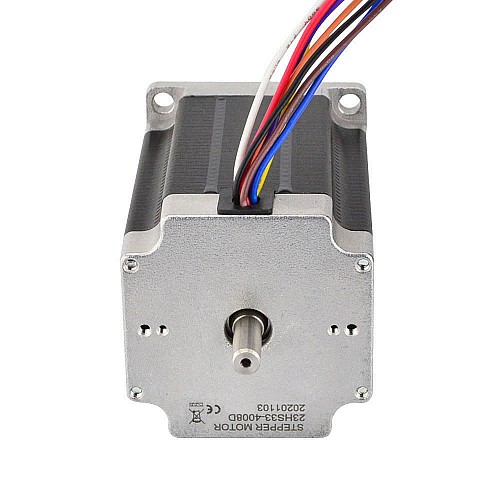

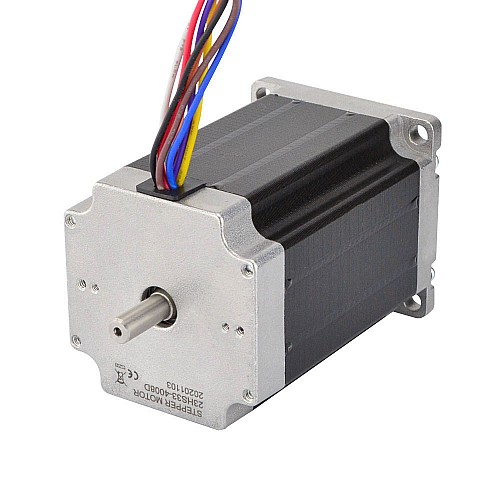

Ten silnik krokowy Nema 23 z kątem kroku 1,8 stopnia, momentem trzymającym (dwubiegunowym) 2,83 Nm (400 uncji), momentem trzymającym (jednobiegunowym) 2,0 Nm (283 uncji) i rozmiarem 57 x 57 x 84 mm. Ma 8 przewodów, które mają trzy opcje połączenia: unipolarne lub bipolarne (szeregowe) lub bipolarne (równoległe), możesz wybrać dowolny typ, według własnego uznania. Moment obrotowy osiąga 2,0 Nm (283 uncji) w przypadku połączenia jednobiegunowego i 2,83 Nm (400 uncji) w przypadku połączenia dwubiegunowego. Połączenie na tylnym wale umożliwia montaż enkodera, pokrętła ręcznego lub podobnego.

Specyfikacja elektryczna

• Numer części producenta: 23HS33-4008D
• Typ silnika: jednobiegunowy/dwubiegunowy
• Kąt kroku: 1,8stopnia
• Moment trzymania(dwubiegunowy): 2,83Nm(400uncji)
• Moment trzymania(jednobiegunowy): 2,0Nm(283uncji)
• Prąd znamionowy(szeregowy bipolarny): 2.83A
• Prąd znamionowy(dwubiegunowy równoległy): 5,66A
• Prąd znamionowy(jednobiegunowy): 4.0A
• Rezystancja fazowa(szereg bipolarny): 1,6 omów
• Rezystancja fazowa(dwubiegunowa równoległa): 0,4 oma
• Rezystancja fazowa(jednobiegunowa): 0,8 oma
• Indukcyjność(serial bipolarny): 7,2mH±20%(1KHz)
• Indukcyjność(bipolarna równoległa): 1,8mH±20%(1KHz)
• Indukcyjność(jednobiegunowa): 1,8mH±20%(1KHz)
• Klasa izolacji: B 130°C[266°F]

Specyfikacja fizyczna

• Rozmiar ramy: 57x57mm
• Długość ciała: 84mm
• Średnica wału: Φ6.35mm
• Długość przedniego wału: 21mm
• Długość cięcia w kształcie litery D: 15mm
• Długość tylnego wału: 15mm
• Liczba wyprowadzeń: 8
• Długość ołowiu: 300mm
• Waga: 1,13kg

Połączenie
