Nema 23 Dwubiegunowy 1,8deg 2,83Nm(400oz.in) 4A 57x57x84 mm 8 przewodów

Bestsellery

Nema 23 Dwubiegunowy 1,8deg 2,83Nm(400oz.in) 4A 57x57x84 mm 8 przewodów

3 opinii - Napisz opinię

125.12zł

5 + 119.27zł

10 + 113.90zł

50 + 108.98zł

100 + 104.50zł

w magazynie: 10000
Model: 23HS33-4008S
Waga brutto: 1.36kg
Certyfikowany: ISO, CE, UKCA, RoHS

Dostępne opcje

Statek z

Chiny

Ilość

Do koszyka

Pytanie

Dodaj do listy życzeń Porównaj ten produkt

Co oznacza „produkt używany”?

Dla klientów w USA, Wielkiej Brytanii, UE, Australii i Rosji prosimy priorytetowo wybierać lokalny magazyn. W przypadku UE wybierz magazyn niemiecki.
Korzyści z tego wyboru obejmują szybsze czasy dostawy i niższe koszty całkowite, ponieważ nie ponosi się cła.

Wysyłka w ciągu 24 godzin!

Wysyłka w ciągu 24 godzin zasadniczo oznacza, że Twój produkt zostanie wysłany lub wysłany z naszego magazynu w ciągu 24 godzin od złożenia zamówienia.Przeczytaj więcej.

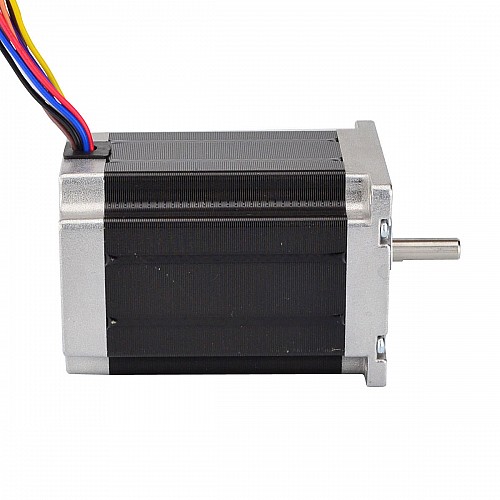

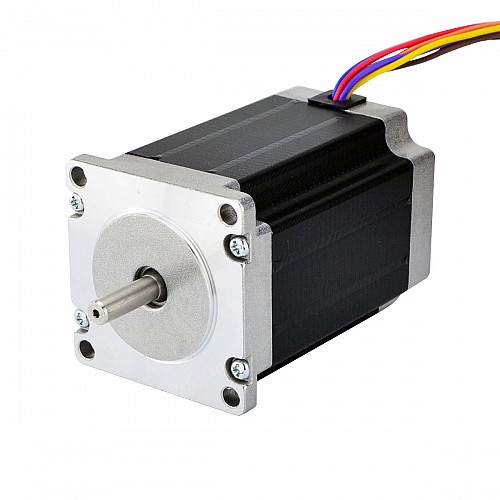

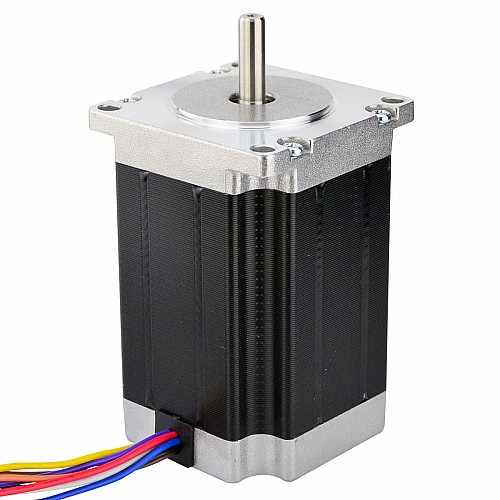

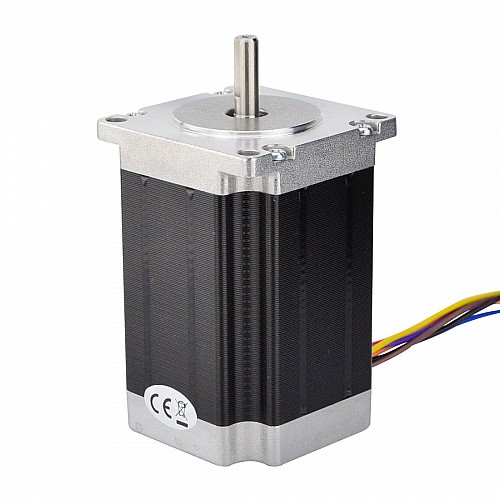

Ten silnik krokowy Nema 23 z kątem kroku 1,8 stopnia, długością kabla 500 mm i rozmiarem 57 x 57 x 84 mm. Posiada 8 przewodów, które mają trzy opcje połączenia: unipolarne lub bipolarne (szeregowe) lub bipolarne (równoległe), możesz wybrać dowolny typ. Oczekuje, że moment obrotowy osiągnie 2,0 Nm (283 uncji) przy połączeniu jednobiegunowym i 2,83 Nm (400 uncji) przy połączeniu bipolarnym.

Specyfikacja elektryczna

Numer części producenta: 23HS33-4008S
Typ silnika: jednobiegunowy/dwubiegunowy
Kąt kroku: 1,8stopnia
Moment trzymania(dwubiegunowy): 2.83Nm(400uncji)
Moment trzymania(jednobiegunowy): 2,0Nm(283uncji)
Prąd znamionowy(szeregowy bipolarny): 2.83A
Prąd znamionowy(dwubiegunowy równoległy): 5,66A
Prąd znamionowy(jednobiegunowy): 4.0A
Rezystancja fazowa(szereg bipolarny): 1,6 omów
Rezystancja fazowa(dwubiegunowa równoległa): 0,4 oma
Rezystancja fazowa(jednobiegunowa): 0,8 oma
Indukcyjność(serial bipolarny): 7,2mH±20%(1KHz)
Indukcyjność(bipolarna równoległa): 1,8mH±20%(1KHz)
Indukcyjność(jednobiegunowa): 1,8mH±20%(1KHz)
Klasa izolacji: B 130°C[266°F]

Specyfikacja fizyczna

Rozmiar ramy: 57x57mm
Długość ciała: 84mm
Średnica wału: Φ6.35mm
Długość wału: 21mm
Długość cięcia w kształcie litery D: 15mm
Liczba wyprowadzeń: 8
Długość ołowiu: 500mm
Waga: 1,13kg

Połączenie

A+	A-	B+	B-
Czarny/brązowy	Biały/Pomarańczowy	Czerwony/niebieski	Fioletowy/żółty

Rodzaj produktu
Rodzaj produktu	Hybrydowy silnik krokowy
Specyfikacja elektryczna
Bipolarny/Unipolarny	Bipolarny/Unipolarny
Czy ma krzywą momentu obrotowego/naporu?	Tak
Indukcyjność(mH)	1.8
Kąt kroku(deg.)	1.8
Moment trzymania(Ncm)	283
Moment trzymania(oz.in)	400
Prąd znamionowy(A)	5.66
Rezystancja fazy(ohms)	0.4
Specyfikacja fizyczna
Długość ciała(mm)	84
Długość ołowiu(mm)	500
Długość wału(mm)	21
Ilość kabli	8
Klasa IP	40
Metoda inwentaryzacji	Dedykowany inwentarz
Pojedynczy/Podwójny Wał	Pojedynczy wał
Rozmiar ramy(mm)	Nema 23 (57 x 57)
Seria produktu	S
Średnica wału(mm)	6.35
Typ wału wyjściowego	D
Waga(g)	1130
