Podwójny wałek Nema 23 Jednobiegunowy 1,8deg 1,35Nm(191,2oz.in) 3A 6 przewodów

1 opinii - Napisz opinię

98.37zł

5 + 93.72zł

10 + 89.50zł

50 + 85.69zł

100 + 82.14zł

w magazynie: Przed Sprzedaż
Model: 23HS30-3006D
Waga brutto: 1.13kg
Certyfikowany: ISO, CE, UKCA, RoHS

Sprzedane: 112

Kliknij kraj dla magazynu na żywo

Wysyłka z

Chiny

Ilość

Do koszyka

Pytanie

Dodaj do listy życzeń Porównaj ten produkt

Co oznacza zamówienie w przedsprzedaży?

Produkt w przedsprzedaży to obecnie niedostępny towar. Po złożeniu zamówienia rozpoczniemy produkcję lub zakup specjalnie dla Państwa.

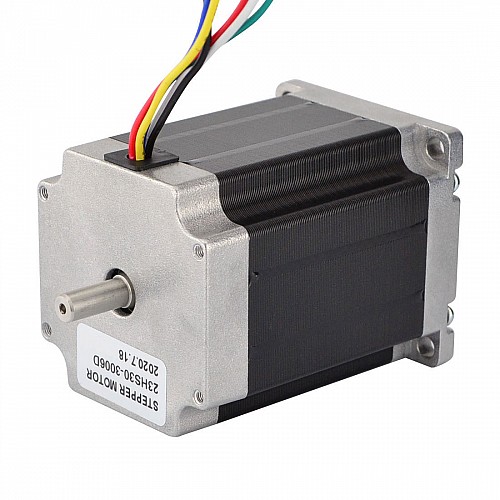

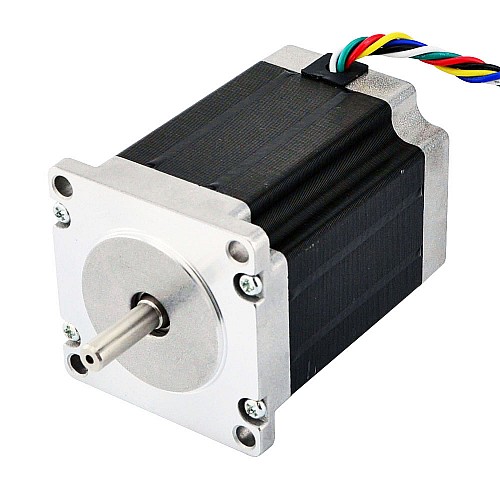

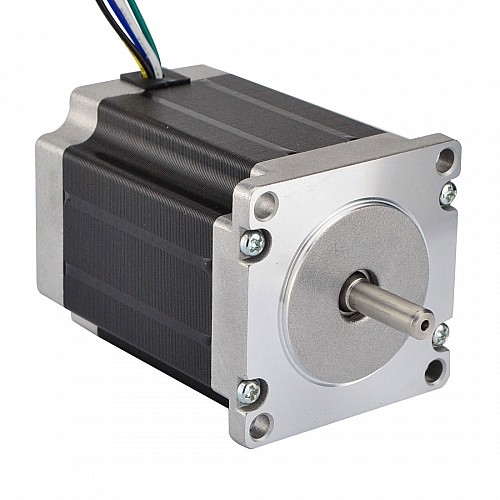

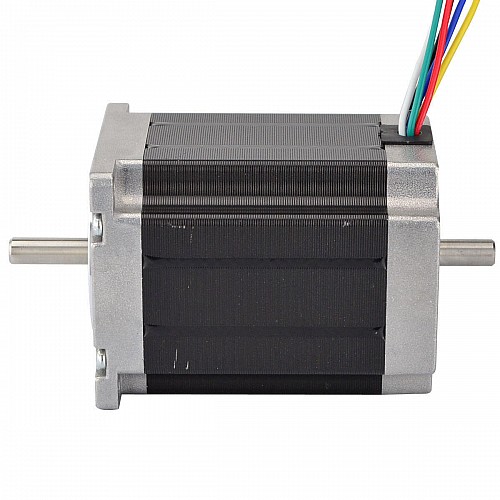

Ten jednobiegunowy silnik krokowy Nema 23 o kącie kroku 1,8stopnia i rozmiarze 57x57x76mm. Posiada 6 przewodów, każda faza pobiera 3,0A, z momentem trzymania 1,35Nm(191.2oz.in). Tylny wał może zamontować enkoder, koło ręczne lub równoważne.

Specyfikacja elektryczna

Numer części producenta: 23HS30-3006D
Typ silnika: jednobiegunowy/bipolarny krokowy
Kąt kroku: 1,8stopnia
Moment trzymania(jednobiegunowy): 1,35Nm(191.2uncji)
Moment trzymania(dwubiegunowy): 1,9Nm(269uncji)
Prąd znamionowy/faza(jednobiegunowy): 3.0A
Prąd znamionowy/faza(dwubiegunowy): 2.12A
Rezystancja fazowa(jednobiegunowa): 1,0 oma
Rezystancja fazowa(dwubiegunowa): 2,0 omów
Indukcyjność(jednobiegunowa): 1,6mH±20%(1KHz)
Klasa izolacji: B 130°C[266°F]
Indukcyjność(dwubiegunowa): 6,4mH±20%(1KHz)

Specyfikacja fizyczna

Rozmiar ramy: 57x57mm
Długość ciała: 76mm
Średnica wału: Φ6.35mm
Długość przedniego wału: 21mm
Długość tylnego wału: 15mm
Liczba wyprowadzeń: 6
Długość ołowiu: 500mm
Waga: 1kg

Połączenie

Bipolarny

A+	A-	B+	B-
Czarny	Zielony	Czerwony	Niebieski

Jednobiegunowy

A+	O+	A-	B+	O-	B-
Czarny	Żółty	Zielony	Czerwony	Biały	Niebieski

Rodzaj produktu
Rodzaj produktu	Hybrydowy silnik krokowy
Specyfikacja elektryczna
Bipolarny/Unipolarny	Unipolarny
Czy ma krzywą momentu obrotowego/naporu?	Tak
Indukcyjność(mH)	1.6
Kąt kroku(deg.)	1.8
Moment trzymania(Ncm)	135
Moment trzymania(oz.in)	191.2
Prąd znamionowy(A)	3
Rezystancja fazy(ohms)	1
Specyfikacja fizyczna
Długość ciała(mm)	76
Długość ołowiu(mm)	500
Długość wału(mm)	21
Ilość kabli	6
Klasa IP	40
Metoda inwentaryzacji	Dedykowany inwentarz
Pojedynczy/Podwójny Wał	Podwójny wał
Rozmiar ramy(mm)	Nema 23 (57 x 57)
Seria produktu	S
Średnica wału(mm)	6.35
Typ wału wyjściowego	O
Waga(g)	1000
