Silnik krokowy Nema 23 L=55mm Przełożenie 5:1 Wysoce precyzyjna przekładnia planetarna

0 opinii - Napisz opinię

357.57zł

5 + 339.92zł

10 + 323.91zł

50 + 309.36zł

100 + 296.06zł

w magazynie: 10000
Model: 23HS22-2804S-HG5
Waga brutto: 1.53kg
Certyfikowany: ISO, CE, UKCA, RoHS

Sprzedane: 1368

Kliknij kraj dla magazynu na żywo

Wysyłka z

Chiny

Ilość

Do koszyka

Pytanie

Dodaj do listy życzeń Porównaj ten produkt

Wysyłka w ciągu 24 godzin!

Wysyłka w ciągu 24 godzin zasadniczo oznacza, że Twój produkt zostanie wysłany lub wysłany z naszego magazynu w ciągu 24 godzin od złożenia zamówienia.Przeczytaj więcej.

Wybierz lokalny magazyn, zyskaj więcej korzyści!

Dla klientów w USA, Wielkiej Brytanii, UE, Australii i Rosji prosimy priorytetowo wybierać lokalny magazyn. W przypadku UE wybierz magazyn niemiecki. Korzyści z tego wyboru obejmują szybsze czasy dostawy i niższe koszty całkowite, ponieważ nie ponosi się cła.

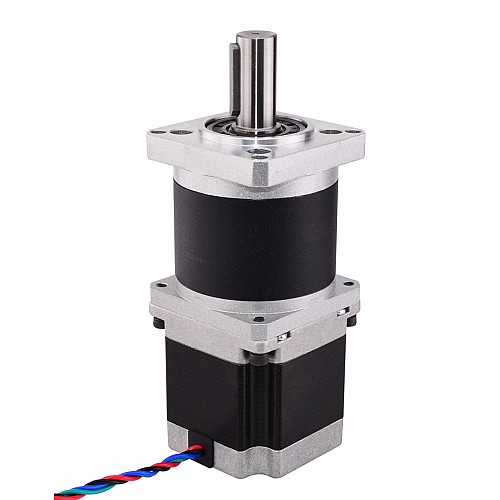

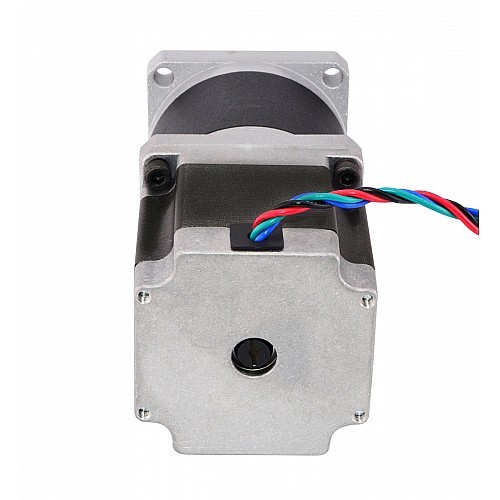

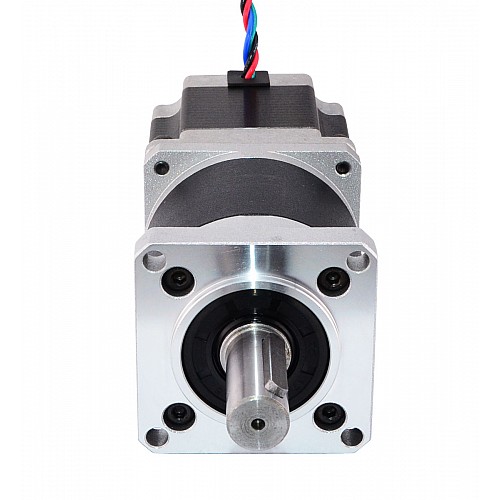

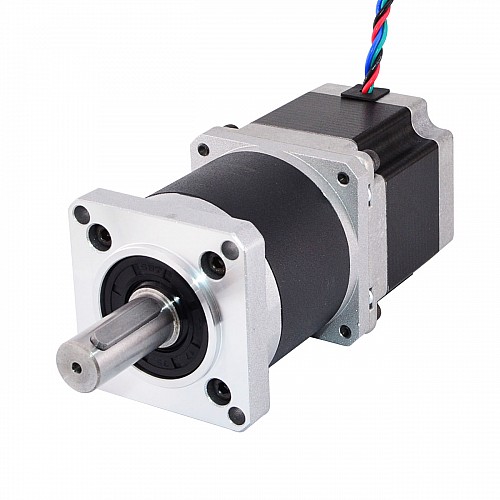

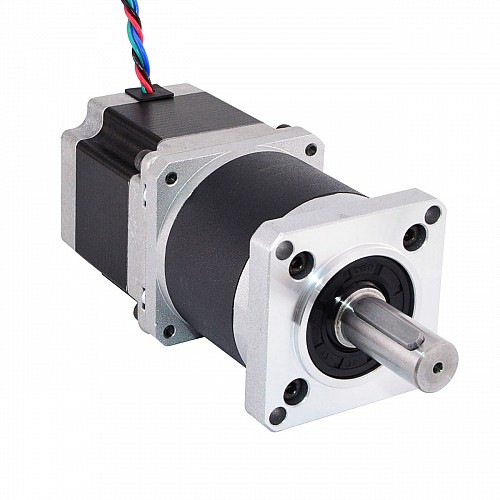

Ten silnik krokowy Nema 23 z korpusem 55mm i prądem znamionowym 2,8A, zintegrowany z przekładnią planetarną 54mm o przełożeniu 5:1. Jest to dobre rozwiązanie do zastosowań, które wymagają specjalnej przestrzeni, ale wymagają niskiej prędkości i/lub wysokiego momentu obrotowego.

Specyfikacja elektryczna

Numer części: 23HS22-2804S-HG5
Typ silnika: dwubiegunowy krokowy
Kąt kroku: 0,36stopnia
Moment obrotowy trzymania bez skrzyni biegów: 103Ncm(146oz.in)
Prąd znamionowy/faza: 2,8A
Rezystancja fazowa: 0,9ohms
Indukcyjność: 2,8mH ± 20%(1KHz)
Klasa izolacji: B 130°C[266°F]

Dane techniczne skrzyni biegów

Typ skrzyni biegów: Przekładnia czołowa
Materiał przekładni: Stal stopowa
Przełożenie: 5:1
Wydajność: 92%
Luz bez obciążenia: <=30arcmin
Maks. Dopuszczalny moment obrotowy: 6Nm(849,7uncji)
Moment dopuszczalny moment obrotowy: 12Nm(1699oz.in)
Maks. Obciążenie promieniowe: 250N
Temperatura otoczenia: -10 - 90 ℃
Hałas: <=50dB
Żywotność: 20000 godzin

Specyfikacje fizyczne

Rozmiar ramy: 57x57mm
Długość silnika: 55mm
Długość skrzyni biegów: 54mm
Średnica wału: Φ14mm
Długość wału: 34mm
Długość wpustu: 25mm
Liczba wyprowadzeń: 4
Długość przewodu: 320mm
Waga: 1500g

Połączenie

A+	A-	B+	B-
Czarny	Zielony	Czerwony	Niebieski

Rodzaj produktu
Rodzaj produktu	Silnik krokowy z przekładnią
Specyfikacja elektryczna
Bipolarny/Unipolarny	Bipolarny
Czy ma krzywą momentu obrotowego/naporu?	Tak
Indukcyjność(mH)	2.8
Moment trzymania bez skrzyni biegów(Nm)	1.03
Prąd (A)	2.8
Rezystancja fazy(ohms)	0.9
Specyfikacja fizyczna
Długość ciała(mm)	109
Długość ołowiu(mm)	320
Długość wału(mm)	34
Ilość kabli	4
Klasa IP	40
Materiał przekładni	Stal stopowa
Metoda inwentaryzacji	Dedykowany inwentarz
Pojedynczy/Podwójny Wał	Pojedynczy wał
Przełożenie(xx:1)	5
Rozmiar ramy(mm)	Nema 23 (57 x 57)
Średnica wału(mm)	14
Typ skrzyni biegów	Precyzyjny Planetarny
Typ wału wyjściowego	Wpust
Waga(g)	1500
Zarys	<=30arcmin

Plik	Rozmiar
23HS22-2804S-HG5.STEP	3.65MB	Download
23HS22-2804S-HG5_Torque_Curve.pdf	114.36KB	Download
23HS22-2804S-HG5 Full Datasheet	171.31KB	Download
23HS22-2804S_Torque_Curve.pdf	180.73KB	Download
