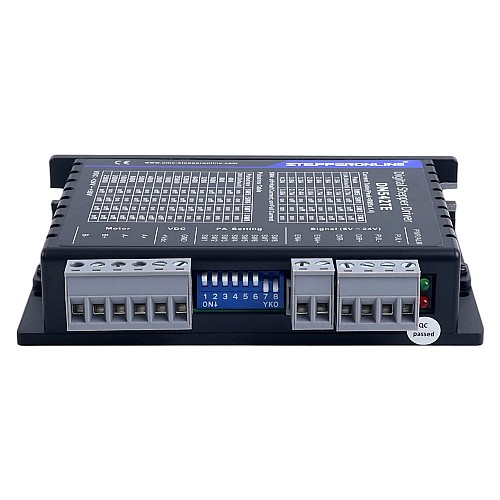

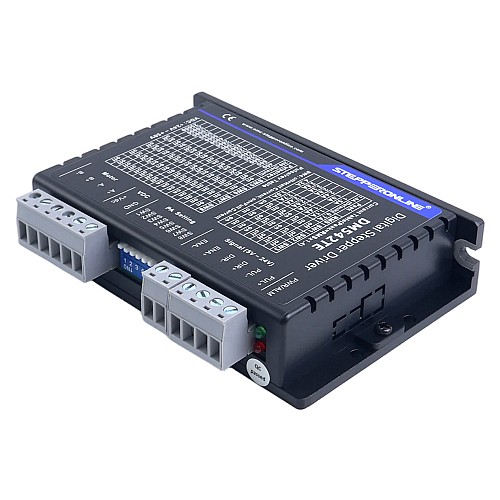

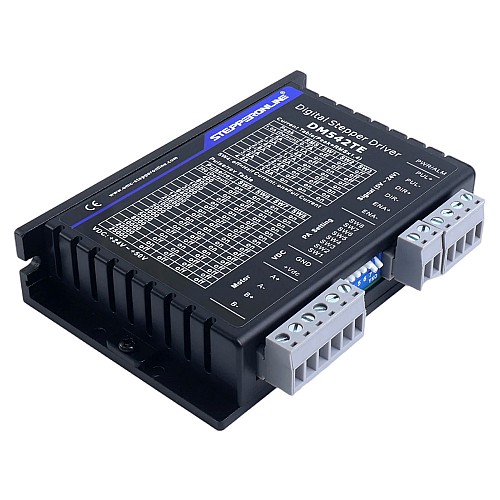

Cyfrowy sterownik silnika krokowego serii TE 1,0-4,2A 24-50VDC do silnika Nema 17, 23

Sterowniki silników krokowych serii TE to ulepszone wersje oparte na serii T, oferujące wyjątkową wydajność kosztową. Zachowując niemal identyczną funkcjonalność i wydajność co seria T, znacząco obniżyliśmy próg wejścia produktu poprzez optymalizację kosztów, czyniąc wysokiej jakości sterowniki krokowe bardziej dostępnymi.

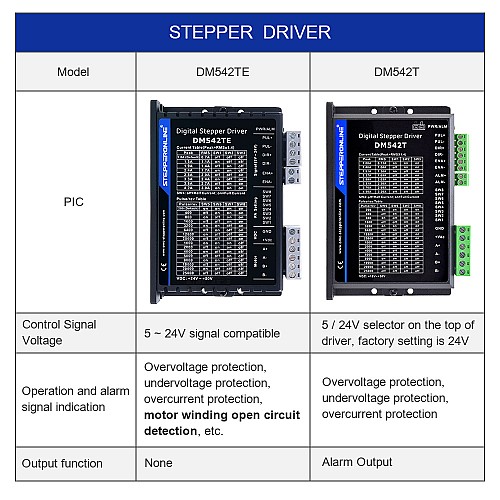

Jest to cyfrowy sterownik krokowy serii TE zmAksymalnym prądem wyjściowym 1,0–4,2 A i napięciem wejściowym 24–50V DC. Zaprojektowany jest do silników krokowych Nema 17 i 23, oferując bardziej konkurencyjną cenę niż DM542T.
Funkcjonalnie, model TE posiada ekskluzywną "Funkcję wykrywania przerwy w uzwojeniu silnika". Ten monitoring w czasie rzeczywistym ostrzega przed ryzykiem przerwy w obwodzie, zmniejszając uszkodzenia sprzętu i przestoje, zwiększając niezawodność. Optycznie izolowane wejścia z zasilaniem 5–24V umożliwiają łatwą integrację z większą liczbą systemów sterowania i upraszczają konfigurację. Należy pamiętać, że sterowniki serii TE obsługują tylko tryb pojedynczego impulsu.

Kluczowe cechy

• Wykrywanie przerwy w uzwojeniu silnika
• Optycznie izolowane wejścia z zasilaniem 5–24V
• Obsługa tylko pojedynczego impulsu
• Obsługa trybu PUL/DIR
• Automatyczna redukcja prądu spoczynkowego
• Zabezpieczenia przed przepięciem i przeciążeniem prądowym
• Miękki start bez "skoku" podczas włączania zasilania
• Funkcja anty-rezonansowa zapewnia optymalny moment obrotowy i eliminuje niestabilność w środkowym zakresie
• Częstotliwość wejścia impulsów do 200kHz, wejście kompatybilne z TTL i izolowane optycznie
• Odpowiedni dla silników 2-fazowych i 4-fazowych, dobrze sprawdza się jako sterownik Nema 17, sterownik Nema 23

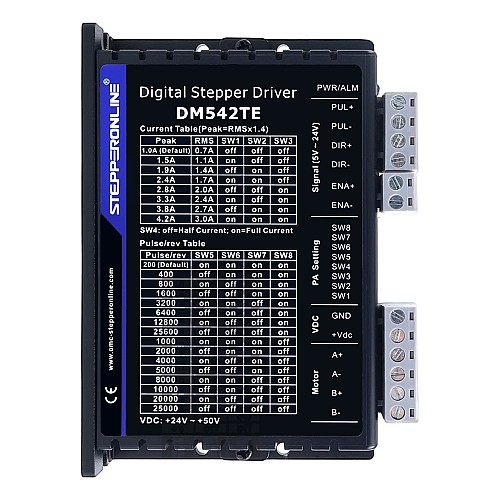

• 8 do wyboru wartości prądu szczytowego: 1,00A, 1,46A, 1,91A, 2,37 A, 2,84A, 3,31A, 3,76A, 4,50A
• Automatyczna identyfikacja silnika i automatyczna konfiguracja parametrów po włączeniu zasilania, zapewnia optymalne reakcje z różnymi silnikami
• Funkcja mikro-krokowania pozwala, aby wejście o niskiej rozdzielczości kroku dawało wyjście o wyższej rozdzielczości mikro-kroku, oferując tym samym płynniejszy ruch silnika
• 16 do wyboru rozdzielczości mikro-kroku: 200, 400, 800, 1600, 3200, 6400, 12800, 25600, 1000, 2000, 4000, 5000, 8000, 10000, 20000, 25000

Specyfikacje elektryczne

• Maksymalny prąd wyjściowy: 1,0–4,2A(0,7–3,0 RMS)
• Napięcie wejściowe: +24–50V DC
• Napięcie wejścia logicznego: 5–24V DC
• Prąd wejścia logicznego: 7–20mA
• Częstotliwość wejścia impulsów: 0–200kHz
• Szerokość impulsu: 2,5µs
• Rezystancja izolacji: 500MΩ

Środowisko pracy i inne specyfikacje (Tj = 25℃/77℉)

• Chłodzenie: Chłodzenie naturalne lub wymuszone
• Środowisko: Unikać kurzu, mgły olejowej i gazów korozyjnych
• Wilgotność: 40% RH – 90% RH
• Temperatura pracy: 0℃ – 40℃
• Wibracje: 10–55Hz / 0,15mm
• Temperatura przechowywania: -20℃ – 65℃
