Przekładnia planetarna serii MGL przełożenie 50:1 Luz 45arcmin dla wału 5mm standardowy silnik krokowy Nema 17

0 opinii - Napisz opinię

70.67zł

5 + 68.41zł

10 + 66.30zł

50 + 64.31zł

100 + 62.40zł

w magazynie: 200
Model: MGL17-G50
Waga brutto: 0.45kg
Certyfikowany: ISO, CE, REACH

Kliknij kraj dla magazynu na żywo

Wysyłka z

Chiny

USA

Niemcy

Ilość

Do koszyka

Pytanie

Dodaj do listy życzeń Porównaj ten produkt

Wysyłka w ciągu 24 godzin!

Wysyłka w ciągu 24 godzin zasadniczo oznacza, że Twój produkt zostanie wysłany lub wysłany z naszego magazynu w ciągu 24 godzin od złożenia zamówienia.Przeczytaj więcej.

Wybierz lokalny magazyn, zyskaj więcej korzyści!

Klientom z Polski zaleca się wybór lokalnego magazynu w Niemczech jako priorytetowego, ponieważ gwarantuje to szybszą dostawę, wygodniejszą obsługę posprzedażną oraz pozwala uniknąć procedur celnych, co oszczędza zarówno czas, jak i koszty.
Klienci ze wszystkich krajów mogą również wybrać magazyn w Chinach.

Wysokowydajna przekładnia planetarna serii MGL charakteryzuje się przełożeniem 50:1 i maksymalnym luz międzyzębny 45arcmin. W odróżnieniu od przekładni serii MG, seria MGL została zaprojektowana tak, aby pomieścić standardowe silniki Nema 17 ze standardowymi wałami. Zapewnia to większą elastyczność w dopasowaniu przekładni do silnika.

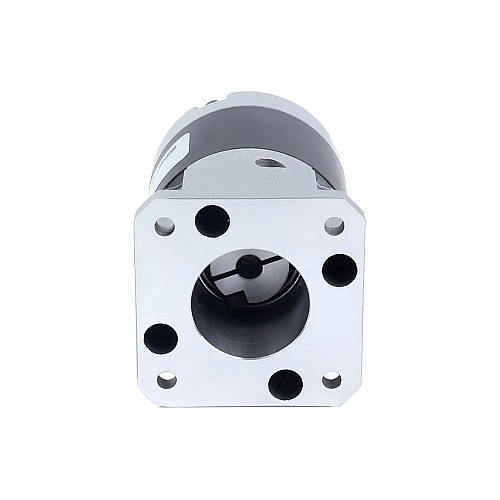

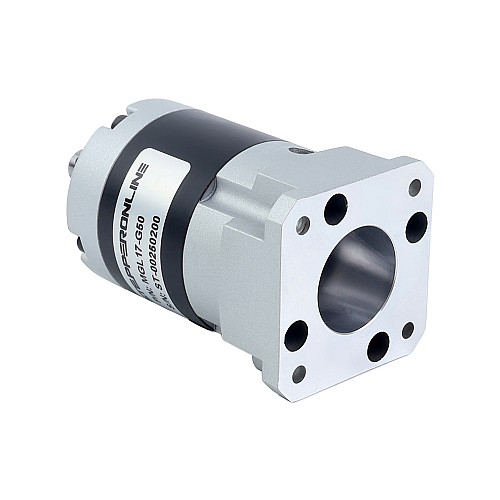

Ta rzędowa przekładnia planetarna jest wyposażona we wbudowane sprzęgło wału wejściowego, dzięki czemu jest kompatybilna ze standardowymi wałami o średnicy 5mm silników krokowych Nema 17, bezszczotkowych silników prądu stałego i szczotkowych silników prądu stałego.

Specyfikacja skrzyni biegów

Numer części: MGL23-G5-D8
Typ skrzyni biegów: Przekładnia czołowa
Materiał przekładni: Metalurgia proszkowa
Przełożenie: 50:1
Sprawność: 80%
Bezwładność wirnika: 0,03kg·cm²
Luz międzyzębny bez obciążenia: <=45arcmin
Maksymalny dopuszczalny moment obrotowy: 10Nm(88,51lb-in)
Dopuszczalny moment obrotowy: 20Nm(117,02lb-in)
Maksymalne obciążenie osiowe wału: 100N
Maksymalne obciążenie promieniowe wału: 300N
Hałas: <=55dB
Wodoodporność: IP54
Żywotność: 20000godzin

Dane techniczne

Rozmiar ramy: 42 x 42mm
Długość skrzyni biegów: 66mm
Znamionowa prędkość wejściowa: 1000rpm
Maksymalna prędkość wejściowa: 2000rpm
Typ wału wyjściowego: wpust
Średnica wału wyjściowego: Φ8mm
Wał wyjściowy Długość: 21,5mm
Średnica wału wejściowego: Φ5mm
Długość wału wejściowego: 21,5-25mm

Ta seria przekładni MGL idealnie nadaje się do standardowych silników Nema 17 o długiej długości wału 21,5-25mm.

Specyfikacja fizyczna
Dopasowany rozmiar silnika	Nema 17 Silnik krokowy
Długość skrzyni biegów(mm)	66
Długość wału wejściowego(mm)	21.5 - 25
Długość wału wyjściowego(mm)	21.5
Luz międzyzębny	<=45 arcmin
Materiał przekładni	Metalurgia proszków
Metoda inwentaryzacji	Dedykowany inwentarz
Przełożenie(xx:1)	50
Rozmiar ramy(mm)	42 x 42
Seria produktu	MGL
Średnica wału wejściowego(mm)	5
Średnica wału wyjściowego(mm)	8
Typ skrzyni biegów	Przekładnia czołowa
Typ wału wyjściowego	Wpust
