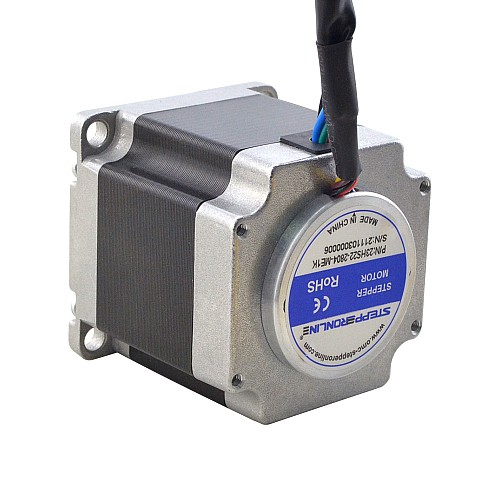

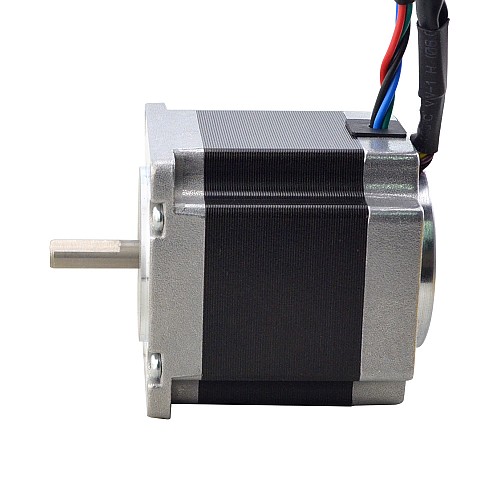

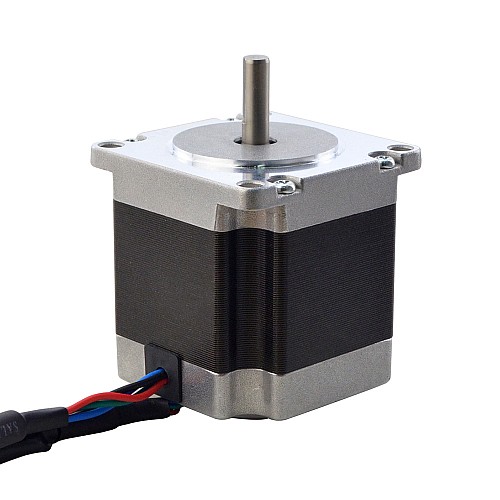

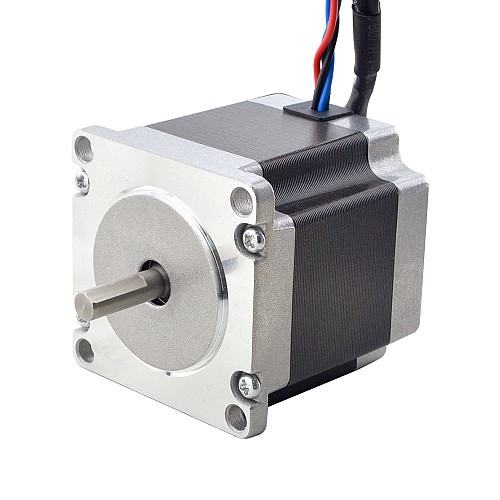

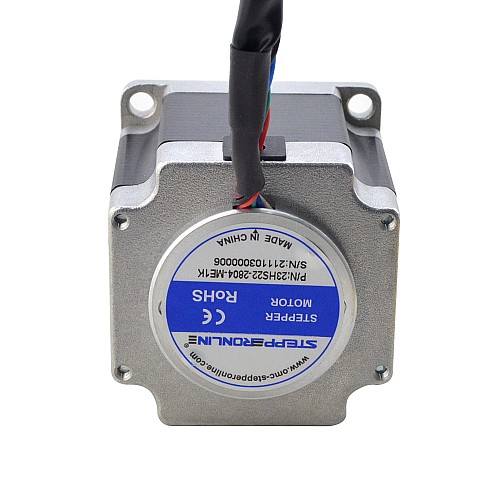

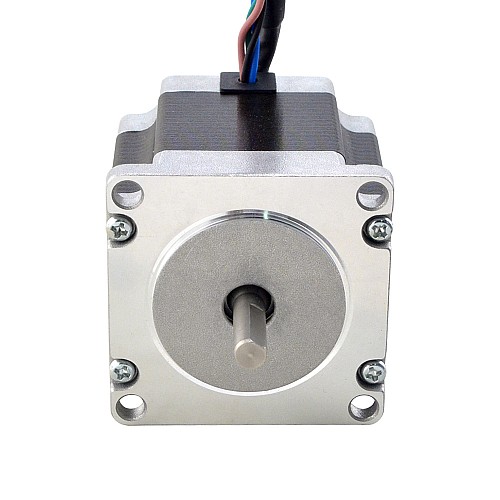

Silnik krokowy Nema 23 z zamkniętą pętlą 1,2Nm(169.93oz.in) cala) z enkoderem magnetycznym 1000PPR

Ten silnik krokowy z zamkniętą pętlą Nema 23 o momencie obrotowym 1,2Nm(169.93uncji). Enkoder jest enkoderem magnetycznym z 3 kanałami i rozdzielczością 1000PPR(4000CPR). Największą zaletą enkodera magnetycznego jest rozmiar i koszt, są one szeroko stosowane w małej przestrzeni i przy wyższych kosztach.

Specyfikacja elektryczna

• Numer części producenta: 23HS22-2804-ME1K
• Liczba faz: 2
• Kąt kroku: 1,8stopnia
• Moment trzymania: 1,2Nm(169.93uncji)
• Prąd znamionowy/faza: 2,8A
• Rezystancja fazowa: 0,9 omów ± 10%
• Indukcyjność: 2,6mH ± 20%(1KHz)
• Klasa izolacji: B 130°C[266°F]

Specyfikacja fizyczna

• Rozmiar ramy: 57x57mm
• Długość ciała: 60,5mm
• Średnica wału: Φ6.35mm
• Długość wału: 21mm
• Długość wału D-CUT: 15mm
• Długość ołowiu: 500mm
• Waga: 0,65kg

Specyfikacja enkodera

• Typ obwodu wyjściowego: różnicowy
• Typ enkodera: magnetyczny przyrostowy
• Rozdzielczość enkodera: 1000PPR(4000CPR)
• Kanały sygnału wyjściowego: 3 kanały
• Min. napięcie zasilania: 3,3V
• Maks. napięcie zasilania: 5,5V
• Prąd wyjściowy: 20mA
• Wysokie napięcie wyjściowe: 5V
• Niskie napięcie wyjściowe: 0,2V
• Maksymalna częstotliwość wyjściowa: 400 kHz

Połączenie silnika i enkodera
