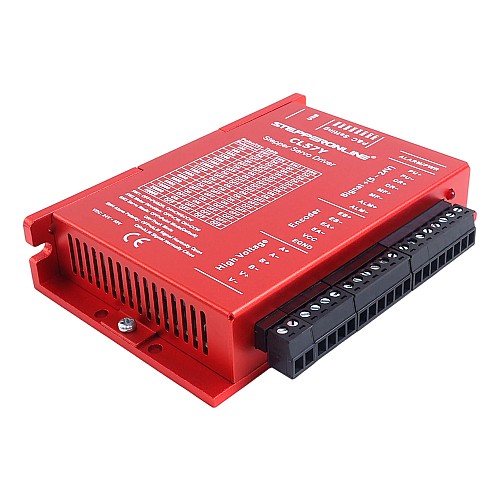

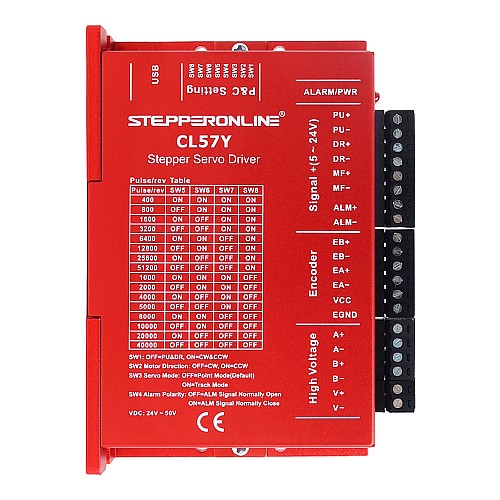

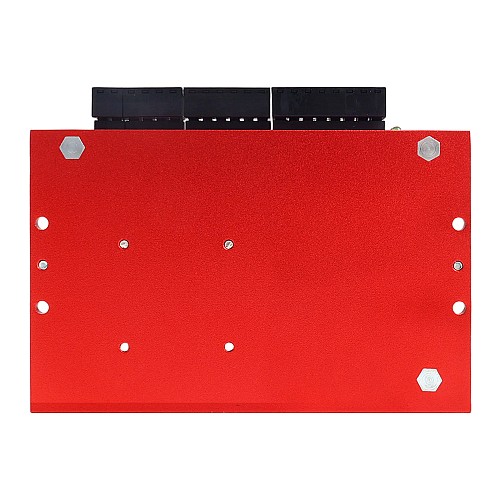

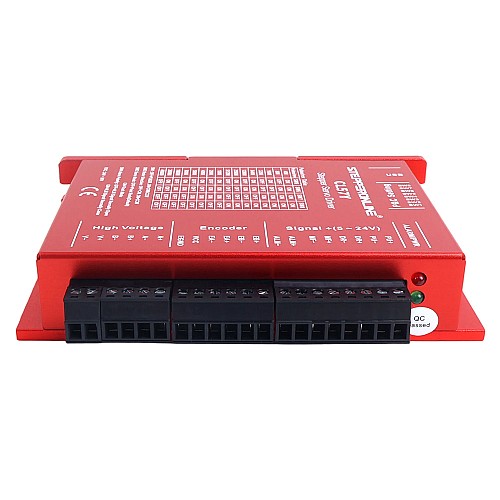

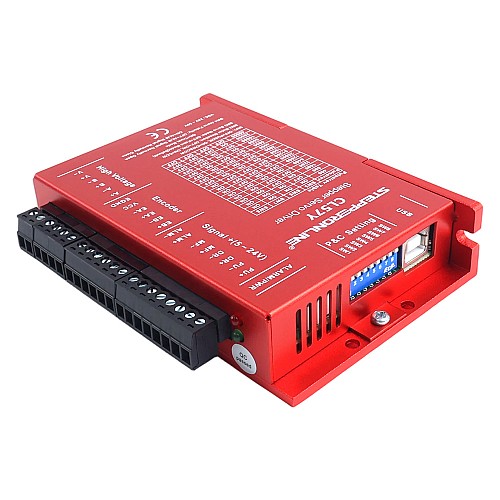

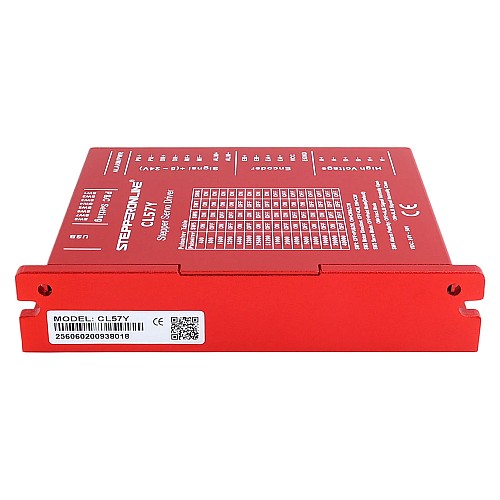

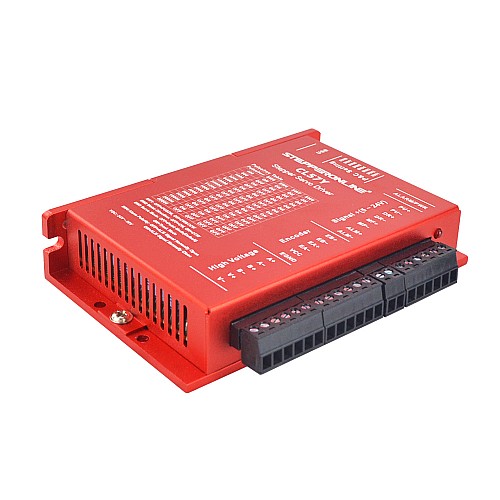

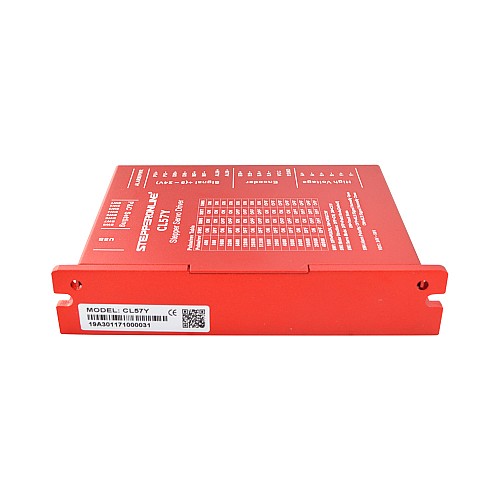

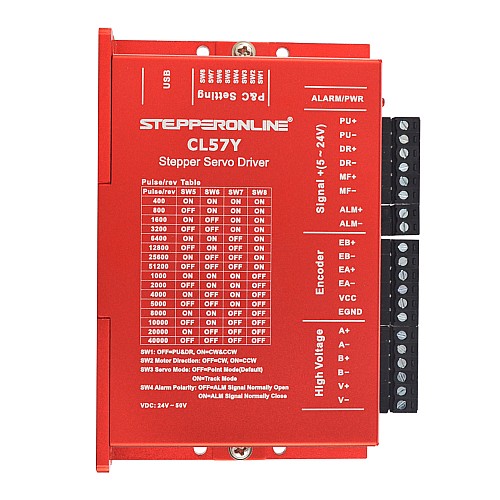

Sterownik krokowy z zamkniętą pętlą serii Y 0-7.0A 24-50VDC dla silnika krokowego Nema 17, 23, 24

To sterownik silnika krokowego z zamkniętą pętlą serii Y, 0-7,0 A, 24-50 V DC, przeznaczony do silników krokowych Nema 17, 23, 24.Korzystając z nowej generacji 32-bitowej technologii sterowania DSP i kąta mocy, technologii sterowania wektorowego, maksymalna prędkość może osiągnąć ponad 3000 obr./min. Tłumienie momentu obrotowego przy dużej prędkości jest znacznie niższe niż w przypadku zwykłego sterownika z otwartą pętlą, co może znacznie poprawić wydajność przy dużych prędkościach i stopień wykorzystania momentu obrotowego silnika krokowego, poprawiając w ten sposób wydajność przetwarzania i dokładność maszyny. Technologia sterowania prądem w oparciu o obciążenie może skutecznie zmniejszyć nagrzewanie się silnika i wydłużyć jego żywotność. Wbudowany sygnał wyjściowy alarmu sterownika jest wygodny do monitorowania i sterowania przez komputer główny. Funkcja alarmu błędu pozycji zapewnia bezpieczną pracę sprzętu przetwarzającego.

Kluczowe cechy

• Nowa generacja 32-bitowej technologii sterowania DSP, opłacalna, stabilna i doskonała w zakresie wibracji
• Zakres napięcia wejściowego: DC24V-50V, łącznie 16 podpodziałów
• Najwyższa częstotliwość odpowiedzi impulsowej wynosi do 200KHz
• Tłumienie momentu obrotowego jest niewielkie, a prędkość może osiągnąć 3000obr/min
• Wbudowane wyjście i wyjście alarmowe dla łatwego wykrywania i sterowania
• Inteligentnie reguluje prąd, redukuje wibracje, hałas i ciepło oraz zwiększa wydajność o 35%
• W przypadku funkcji wyboru pojedynczego i podwójnego impulsu, ustawienie fabryczne to: impuls + sterowanie kierunkiem
• Doskonała wydajność i sztywność przy dużych prędkościach, idealne połączenie zalet serwomechanizmu i stopniowania

Parametry elektryczne

• Szczytowy prąd wyjściowy: 0~7A(0~5RMS)
• Napięcie wejściowe: +24~50VDC(typowe 36VDC)
• Prąd sygnału logicznego: 7~16mA(typowy 10mA)
• Częstotliwość wejściowa impulsu: 0~200kHz
• Szerokość impulsu: 2,5μS
• Rezystancja izolacji: 500MΩ

Środowisko pracy i inne specyfikacje(Tj = 25℃ / 77 ℉)

• Chłodzenie: chłodzenie naturalne lub chłodzenie wymuszone
• Środowisko: Unikaj kurzu, mgły olejowej i żrących gazów
• Temperatura otoczenia: 0℃ ~ 65℃
• Wilgotność: 40% RH(90% RH)
• Temperatura pracy: 0℃ 50℃
• Wibracje: 10-50Hz / 0,15mm
• Temperatura przechowywania: -20℃ 65℃
• Waga: ok.280g(9,9 uncji)
