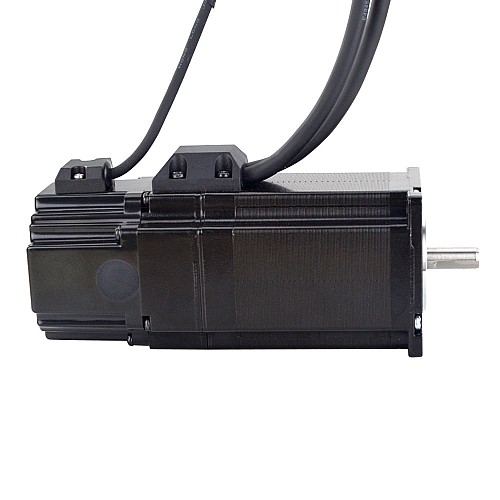

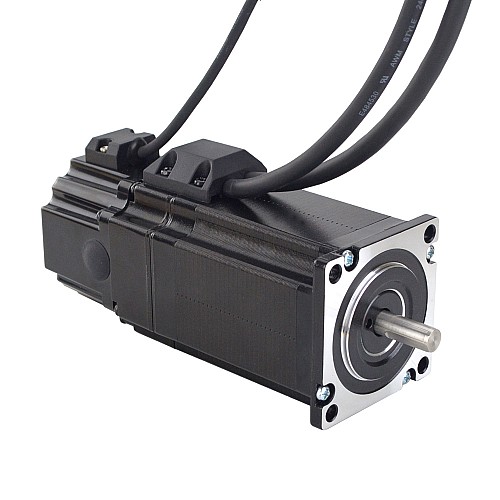

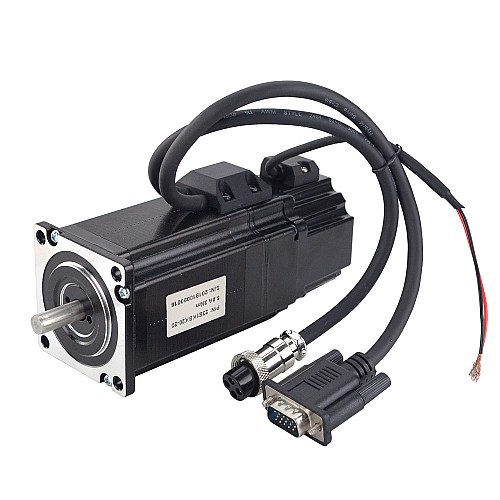

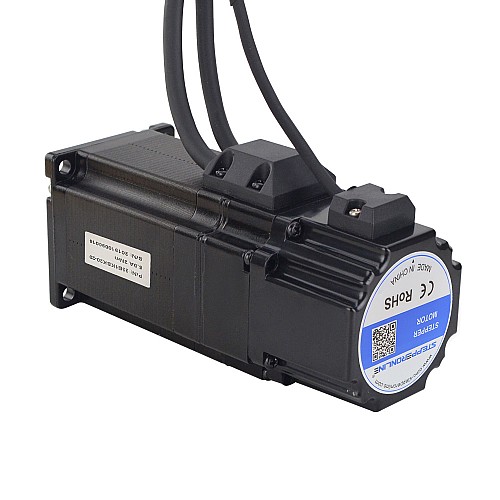

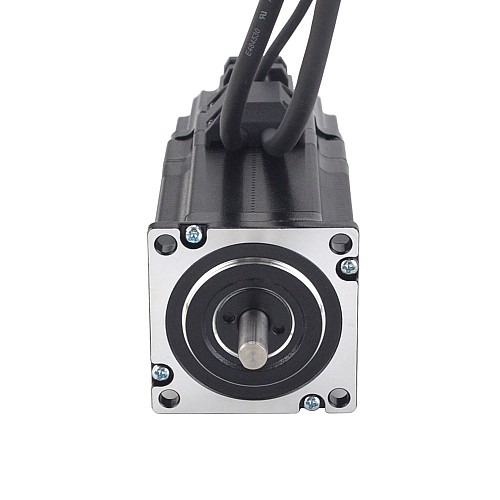

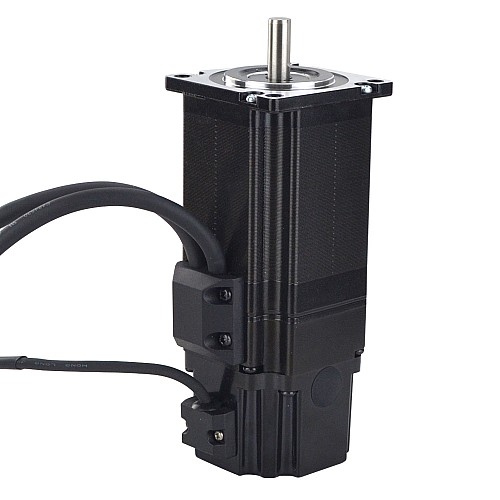

Silnik krokowy Nema 23 z zamkniętą pętlą serii P 2Nm(283.28oz.in) z hamulcem elektromagnetycznym

0 opinii - Napisz opinię

405.74zł

5 + 386.63zł

10 + 369.28zł

50 + 353.40zł

100 + 338.81zł

w magazynie: 10000
Model: 23E1KBK20-20
Waga brutto: 1.77kg
Certyfikowany: ISO, CE, UKCA, RoHS

Dostępne opcje

Statek z

Chiny

Niemcy

Ilość

Do koszyka

Pytanie

Dodaj do listy życzeń Porównaj ten produkt

Wysyłka w ciągu 24 godzin!

Wysyłka w ciągu 24 godzin zasadniczo oznacza, że Twój produkt zostanie wysłany lub wysłany z naszego magazynu w ciągu 24 godzin od złożenia zamówienia.Przeczytaj więcej.

Specyfikacja elektryczna

Numer części producenta: 23E1KBK20-20
Liczba faz: 2
Kąt kroku: 1,8stopnia
Moment trzymania: 2Nm(283,28oz.in)
Prąd znamionowy/faza: 5,0A
Rezystancja fazowa: 0,4ohms
Indukcyjność: 1,8mH±20%(1KHz)
Klasa izolacji: B 130°C[266°F]

Specyfikacja fizyczna

Rozmiar ramy: 57x57mm
Długość korpusu: 76,5mm
Średnica wału: Φ8mm
Długość wału: 21mm
Długość wału D-Cut: 15mm
Długość przewodu: 270mm
Waga: 1,06kg

Specyfikacja enkodera

Typ obwodu wyjściowego: typ różnicowy
Typ enkodera: przyrostowy
Kanały sygnału wyjściowego: 2kanały
Min. napięcie zasilania: 5V
Maks. napięcie zasilania: 5V
Wysokie napięcie wyjściowe: ＜4V
Niskie napięcie wyjściowe: ＜1V

Połączenia hamulca

Czerwony-24 V +
Czerwony-24V-
2,0 Nm

Połączenie

SZPILKA	1	2	3	4
Silnik	A+	A-	B+	B-

SZPILKA	2	3	1	13	11	12
Koder	VCC	EGND	EA+	EA-	EB+	EB-

Silnik wyposażony jest w niezwykle elastyczny kabel, który można zginać 8 milionów razy bez ryzyka uszkodzenia.

Rodzaj produktu
Rodzaj produktu	Silnik z enkoderem i hamulcem oraz skrzynią biegów
Specyfikacja elektryczna
Indukcyjność(mH)	1.8
Kanały sygnału wyjściowego	2
Moment trzymania(Ncm)	200
Prąd znamionowy(A)	5
Rezystancja fazy(ohms)	0.4
Rozdzielczość enkodera	1000PPR
Silnik krokowy z	Enkoder/Hamulec
Typ enkodera	Optyczny przyrostowy
Typ obwodu wyjściowego	Różnicowy
Specyfikacja hamulca
Czas reakcji(ms)	50
Moc hamowania(W)	4
Moment hamowania(Ncm)	200
Napięcie znamionowe hamulca(V)	24
Prąd hamulca(A)	0.16
Typ hamulca	Hamulec wyłączający
Specyfikacja fizyczna
Długość ciała(mm)	76.5
Długość wału(mm)	21
Klasa IP	40
Metoda inwentaryzacji	Dedykowany inwentarz
Rozmiar ramy(mm)	Nema 23 (57 x 57)
Średnica wału(mm)	8
Typ wału wyjściowego	D
