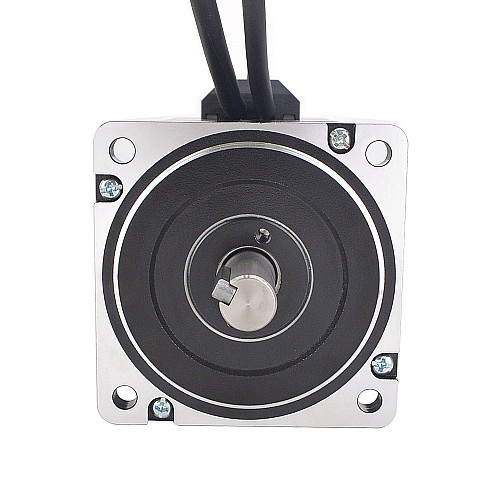

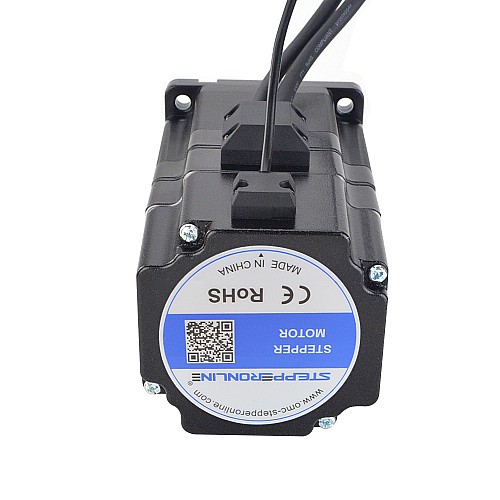

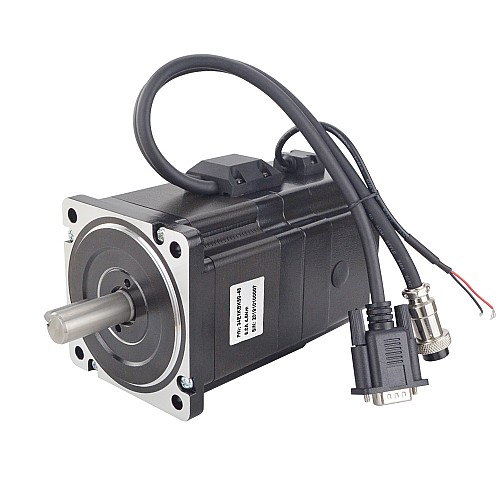

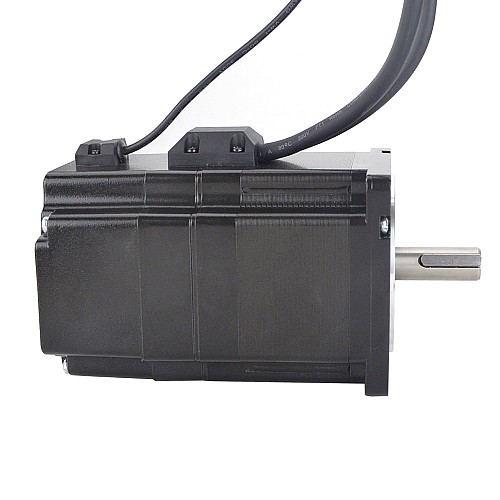

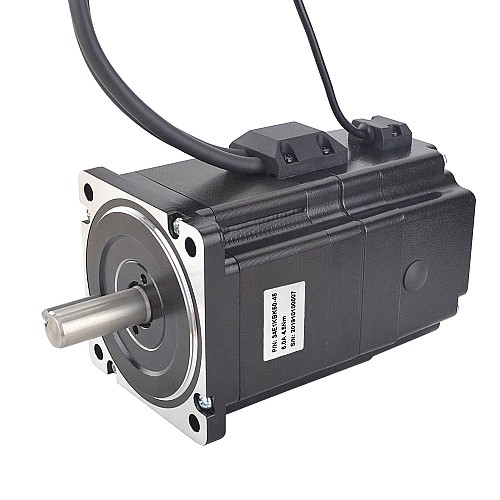

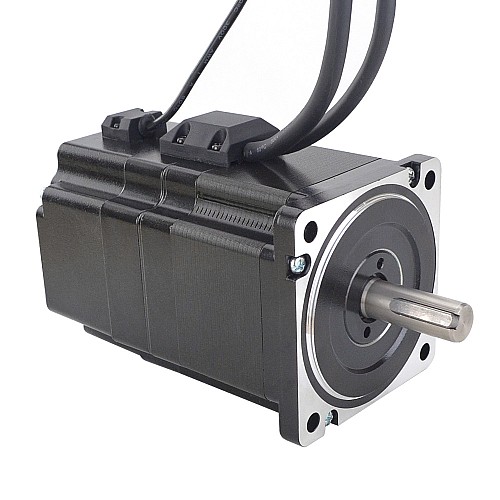

Silnik krokowy z zamkniętą pętlą serii P Nema 34 4,5Nm(637,38oz.in z hamulcem elektromagnetycznym

0 opinii - Napisz opinię

573.53zł

5 + 546.56zł

10 + 521.99zł

50 + 499.55zł

100 + 478.92zł

w magazynie: 10000
Model: 34E1KBK50-45
Waga brutto: 3.59kg
Certyfikowany: ISO, CE, UKCA, RoHS

Kliknij kraj dla magazynu na żywo

Wysyłka z

Chiny

Ilość

Do koszyka

Pytanie

Dodaj do listy życzeń Porównaj ten produkt

Wysyłka w ciągu 24 godzin!

Wysyłka w ciągu 24 godzin zasadniczo oznacza, że Twój produkt zostanie wysłany lub wysłany z naszego magazynu w ciągu 24 godzin od złożenia zamówienia.Przeczytaj więcej.

Wybierz lokalny magazyn, zyskaj więcej korzyści!

Dla klientów w USA, Wielkiej Brytanii, UE, Australii i Rosji prosimy priorytetowo wybierać lokalny magazyn. W przypadku UE wybierz magazyn niemiecki. Korzyści z tego wyboru obejmują szybsze czasy dostawy i niższe koszty całkowite, ponieważ nie ponosi się cła.

Specyfikacja elektryczna

Numer części producenta: 34E1KBK50-45
Liczba faz: 2
Kąt kroku: 1,8stopnia
Moment trzymania: 4,5Nm(637,38oz.in)
Prąd znamionowy/faza: 6,0A
Rezystancja fazy: 0,34oma
Indukcyjność: 2,4mH±20%(1KHz)
Klasa izolacji: B 130°C[266°F]

Specyfikacja fizyczna

Rozmiar ramy: 86x86mm
Długość korpusu: 136,5mm
Średnica wału: Φ14mm
Długość wału: 37mm
długość rowka: 25mm
Liczba wyprowadzeń: 4
Długość przewodu: 270mm
Waga: 2,1kg

Specyfikacja enkodera

Typ obwodu wyjściowego: typ różnicowy
Typ enkodera: przyrostowy
Kanały sygnału wyjściowego: 2kanały
Min. napięcie zasilania: 5V
Maks. napięcie zasilania: 5V
Wysokie napięcie wyjściowe: ＜4V
Niskie napięcie wyjściowe: ＜1V

Połączenia hamulca

Czerwony-24 V +
Czarny-24V-
5,0 Nm

Połączenie

SZPILKA	1	2	3	4
Silnik	A+	A-	B+	B-

SZPILKA	2	3	1	13	11	12
Koder	VCC	EGND	EA+	EA-	EB+	EB-

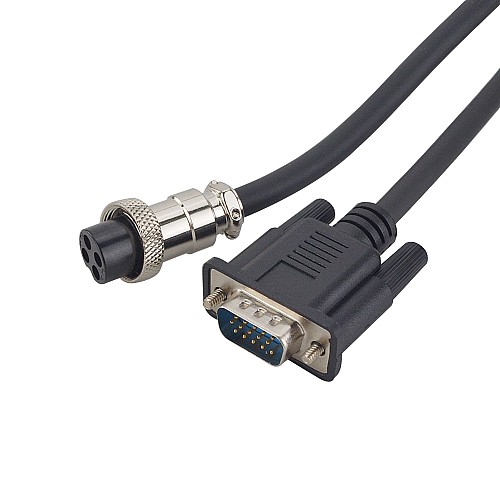

Silnik wyposażony jest w niezwykle elastyczny kabel, który można zginać 8 milionów razy bez ryzyka uszkodzenia.

Rodzaj produktu
Rodzaj produktu	Silnik z enkoderem i hamulcem oraz skrzynią biegów
Specyfikacja elektryczna
Indukcyjność(mH)	2.4
Kanały sygnału wyjściowego	2
Moment trzymania(Ncm)	450
Prąd znamionowy(A)	6
Rezystancja fazy(ohms)	0.34
Rozdzielczość enkodera	1000PPR
Silnik krokowy z	Enkoder/Hamulec
Typ enkodera	Optyczny przyrostowy
Typ obwodu wyjściowego	Różnicowy
Specyfikacja hamulca
Czas reakcji(ms)	50
Moc hamowania(W)	4.8
Moment hamowania(Ncm)	500
Napięcie znamionowe hamulca(V)	24
Prąd hamulca(A)	0.19
Typ hamulca	Hamulec wyłączający
Specyfikacja fizyczna
Długość ciała(mm)	136.5
Długość wału(mm)	37
Klasa IP	40
Metoda inwentaryzacji	Udostępnione zasoby
Rozmiar ramy(mm)	Nema 34 (86 x 86)
Średnica wału(mm)	14
