YS Series 4 Osie 3,00Nm(424,83oz.in) Nema 23 Closed Loop Silnika Krokowego Kit z Zasilaczem

0 opinii - Napisz opinię

1,146.97zł

5 + 1,113.48zł

10 + 1,081.90zł

50 + 1,052.05zł

100 + 1,023.80zł

w magazynie: 10000
Model: 4-CLYS30A
Waga brutto: 11.60kg
Certyfikowany: ISO, CE

Kliknij kraj dla magazynu na żywo

Wysyłka z

Chiny

USA

Wielka Brytania

Ilość

Do koszyka

Pytanie

Dodaj do listy życzeń Porównaj ten produkt

Wysyłka w ciągu 24 godzin!

Wysyłka w ciągu 24 godzin zasadniczo oznacza, że Twój produkt zostanie wysłany lub wysłany z naszego magazynu w ciągu 24 godzin od złożenia zamówienia.Przeczytaj więcej.

Wybierz lokalny magazyn, zyskaj więcej korzyści!

Dla klientów w USA, Wielkiej Brytanii, UE, Australii i Rosji prosimy priorytetowo wybierać lokalny magazyn. W przypadku UE wybierz magazyn niemiecki. Korzyści z tego wyboru obejmują szybsze czasy dostawy i niższe koszty całkowite, ponieważ nie ponosi się cła.

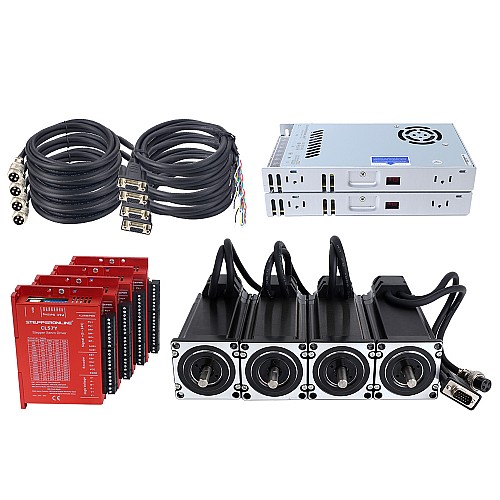

Ten zestaw CNC zawiera:

4 x 23HS45-4204D-E1000: Silnik krokowy Nema 23 z zamkniętą pętlą 3,00Nm(424,83oz.in) Enkoder 1000PPR(4000CPR)
4 x CL57Y: Sterownik silnika krokowego Y Series z zamkniętą pętlą 0-7,0A 24-50VDC dla silników krokowych Nema 17, 23, 24
2 x LE-350-36: Zasilacz impulsowy MEAN WELL 350W 36V 9,7A 115/230V
4 x CE2-M2-20: Przedłużacz kabla silnika AWG20 i enkodera 1,7m(67")

Specyfikacja silnika

Numer części: 23HS45-4204D-E1000
Liczba faz: 2
Moment trzymający: 3,00Nm(424,83oz.in)
Prąd znamionowy/faza: 4,2A
Rezystancja fazowa: 0,82ohms
Indukcyjność: 3,6mH ± 20%(1KHz)
Rozmiar ramy: 57 x 57mm
Długość korpusu: 135mm
Średnica wału: Φ8mm
Długość wału: 21mm
Długość wału typu D: 15mm
Długość kabla: 300mm
Klasa izolacji: B 130°C[266°F]

Specyfikacja enkodera

Typ obwodu wyjściowego: Typ różnicowy
Typ enkodera: Optyczny inkrementalny
Rozdzielczość enkodera: 1000PPR(4000CPR)
Kanały sygnału wyjściowego: 2 kanały
Minimalne napięcie zasilania: 4,5V
Maksymalne napięcie zasilania: 5V
Prąd wyjściowy: 25mA
Wysokie napięcie wyjściowe: 4,5V
Niskie napięcie wyjściowe: 4,2-4,3V
Maksymalna częstotliwość wyjściowa: 60kHz

Specyfikacja sterownika

Prąd szczytowy wyjściowy: 0~7A(0~5RMS)
Napięcie wejściowe: +24~50VDC(Typowe 36VDC)
Prąd sygnału logicznego: 7~16mA(Typowe 10mA)
Częstotliwość wejścia impulsowego: 0~200kHz
Szerokość impulsu: 2,5μS
Rezystancja izolacji: 500MΩ

Specyfikacja zasilacza

Numer części: LE-350-36
Napięcie wejściowe: 115/230VAC±20%
Częstotliwość wejściowa: 47-63Hz
Prąd wejściowy: 40A/230VAC
Napięcie wyjściowe: 36V
Prąd wyjściowy: 9,7A
Moc wyjściowa znamionowa: 350W
Prąd upływu: <0,5mA/230VAC
Wymiary: 215*115*30mm(L*W*H)
Wewnętrzny filtr EMI
Wysoka wydajność, niski koszt
Wymuszone chłodzenie powietrzem przez wbudowany wentylator DC
Ochrona przed przeciążeniem prądowym, przeciążeniem napięciowym, zwarciem i przegrzaniem

Połączenie silnika i enkodera

PIN	1	2	3	4
Silnika	A+	A-	B+	B-

PIN	1	2	3	11	12	13
Enkoder	EA+	VCC	GND	EB+	EB-	EA-

Typowe funkcje sterowników serii Y zostały skonfigurowane i mogą być używane bez debugowania. Jeśli wymagane jest dalsze debugowanie, kliknij tutaj, aby zakupić wymagany kabel debugujący.

Silnik jest wyposażony w bardzo elastyczny kabel, który może być zginany 8 milionów razy bez awarii.

Pobierz oprogramowanie do debugowania sterowników silników krokowych serii Y tutaj.

Rodzaj produktu
Rodzaj produktu	Zestaw z zamkniętą pętlą
Specyfikacja elektryczna
Czy ma krzywą momentu obrotowego/naporu?	Tak
Indukcyjność(mH)	3.6
Kanały sygnału wyjściowego	2
Liczba osi	4
Moment trzymania(Ncm)	300
Moment trzymania(oz.in)	424.83
Napięcie wejściowe odniesienia(V)	24 - 48DC
Prąd znamionowy(A)	4.2
Rezystancja fazy(ohms)	0.82
Rozdzielczość enkodera	1000PPR
Typ enkodera	Optyczny przyrostowy
Typ obwodu wyjściowego	Różnicowy
Specyfikacja fizyczna
Długość wału(mm)	21
Metoda inwentaryzacji	Dedykowany inwentarz
Rozmiar ramy(mm)	Nema 23 (57 x 57)
Seria produktu	Seria YS
Średnica wału(mm)	8
Typ wału wyjściowego	D
Zasilanie	Zasilanie

Plik	Rozmiar
LE-350-36.pdf	229.5KB	Download
CL57Y_MANUAL.pdf	790.19KB	Download
CL57Y.STEP	3.03MB	Download
Y_Series_Stepper_Driver_Debug_Software_7.4.zip	31.1MB	Download
23HS45-4204D-E1000.STEP	4.09MB	Download
23HS45-4204D-E1000_Full_Datasheet.pdf	153.57KB	Download
23HS45-4204D-E1000_Torque_Curve.pdf	83.63KB	Download
