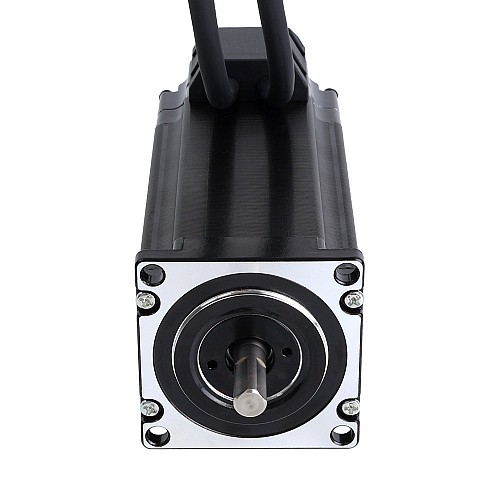

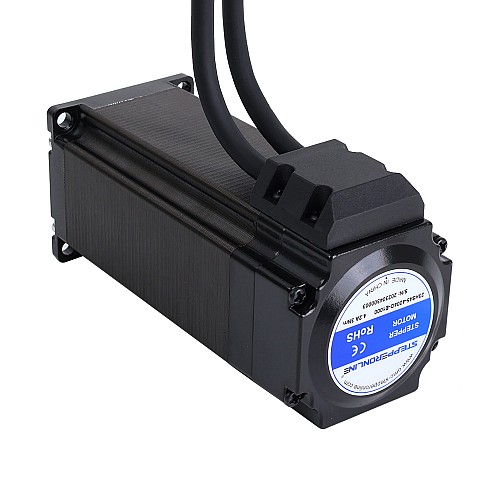

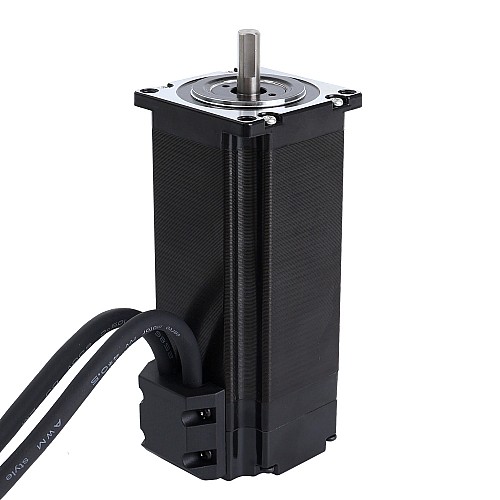

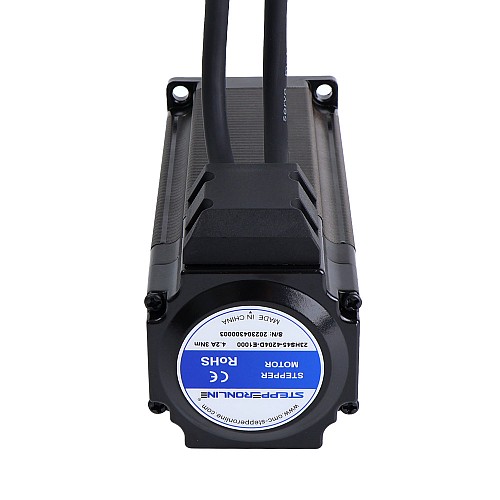

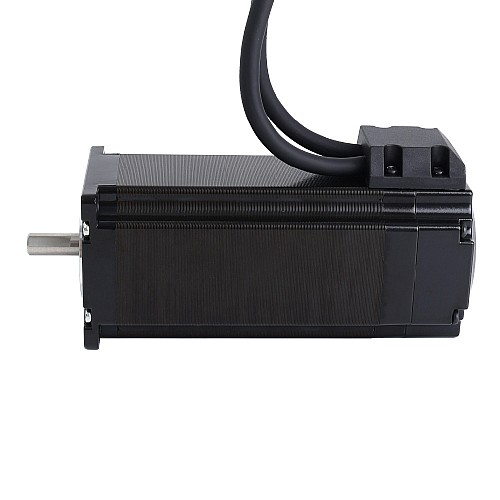

Silnik krokowy Nema 23 z zamkniętą pętlą 3,0Nm(424.83oz.in) W enkoderze 1000PPR(4000CPR)

Bestsellery

Silnik krokowy Nema 23 z zamkniętą pętlą 3,0Nm(424.83oz.in) W enkoderze 1000PPR(4000CPR)

13 opinii - Napisz opinię

159.76zł

5 + 153.15zł

10 + 147.07zł

50 + 141.49zł

100 + 136.30zł

w magazynie: 200
Model: 23HS45-4204D-E1000
Waga brutto: 2.00kg
Certyfikowany: ISO, CE, UKCA, RoHS

Kliknij kraj dla magazynu na żywo

Wysyłka z

Chiny

USA

Niemcy

Ilość

Do koszyka

Pytanie

Dodaj do listy życzeń Porównaj ten produkt

Wysyłka w ciągu 24 godzin!

Wysyłka w ciągu 24 godzin zasadniczo oznacza, że Twój produkt zostanie wysłany lub wysłany z naszego magazynu w ciągu 24 godzin od złożenia zamówienia.Przeczytaj więcej.

Wybierz lokalny magazyn, zyskaj więcej korzyści!

Klientom ze Stanów Zjednoczonych, Wielkiej Brytanii, Unii Europejskiej, Australii i Rosji zaleca się wybieranie lokalnych magazynów w pierwszej kolejności (np. klienci z Polski powinni wybrać magazyn w Niemczech). Zapewnia to szybszą dostawę, łatwiejszą obsługę posprzedażową i unika odprawy celnej, oszczędzając zarówno czas, jak i koszty. Klienci z innych krajów powinni wybrać magazyn w Chinach.

Specyfikacja silnika

Numer części producenta: 23HS45-4204D-E1000
Typ silnika: dwubiegunowy krokowy
Kąt kroku: 1,8stopnia
Moment trzymania: 3,0Nm(424,83uncji)
Prąd znamionowy/faza: 4.2A
Rezystancja fazowa: 0,82omów
Indukcyjność: 3,6mH ± 20%(1KHz)
Klasa izolacji: B 130°C[266°F]
Rozmiar ramy: 57x57mm
Długość ciała: 135mm
Średnica wału: Φ8mm
Długość wału: 21mm
Długość cięcia w kształcie litery D: 15mm
Liczba wyprowadzeń: 4
Długość ołowiu: 300mm

Specyfikacja enkodera

Typ obwodu wyjściowego: Typ różnicowy
Typ enkodera: Optyczny inkrementalny
Rozdzielczość enkodera: 1000PPR(4000CPR)
Kanały sygnału wyjściowego: 2 kanały
Minimalne napięcie zasilania: 4,5V
Maksymalne napięcie zasilania: 5V
Prąd wyjściowy: 25mA
Wysokie napięcie wyjściowe: 4,5V
Niskie napięcie wyjściowe: 4,2-4,3V
Maksymalna częstotliwość wyjściowa: 60kHz

Połączenie

A+	A-	B+	B-
1	2	3	4

SZPILKA	1	2	3	11	12	13
Koder	EA+	VCC	GND	EB+	EB-	EA-

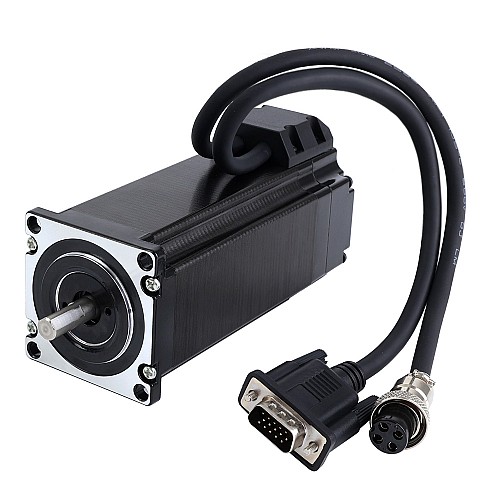

Silnik wyposażony jest w niezwykle elastyczny kabel, który można zginać 8 milionów razy bez ryzyka uszkodzenia.

Rodzaj produktu
Rodzaj produktu	Silnik krokowy w pętli zamkniętej
Specyfikacja elektryczna
Czy ma krzywą momentu obrotowego/naporu?	Tak
Indukcyjność(mH)	3.6
Kanały sygnału wyjściowego	2
Moment trzymania(Ncm)	300
Moment trzymania(oz.in)	424.83
Prąd znamionowy(A)	4.2
Rezystancja fazy(ohms)	0.82
Rozdzielczość enkodera	1000PPR
Typ enkodera	Optyczny przyrostowy
Typ obwodu wyjściowego	Różnicowy
Specyfikacja fizyczna
Długość ciała(mm)	138
Długość wału(mm)	21
Klasa IP	40
Metoda inwentaryzacji	Dedykowany inwentarz
Rozmiar ramy(mm)	Nema 23 (57 x 57)
Seria produktu	S
Średnica wału(mm)	8
