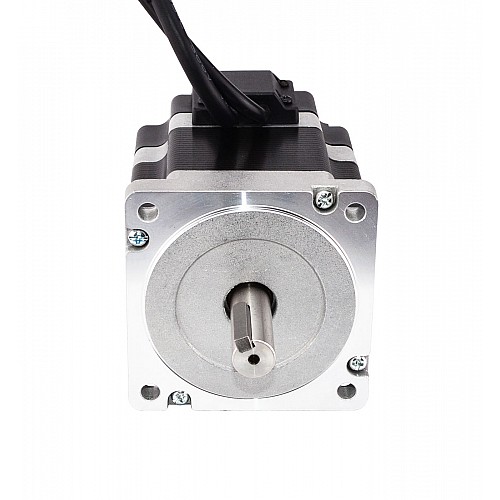

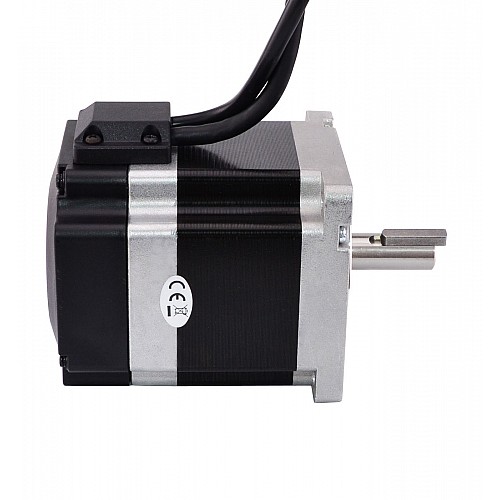

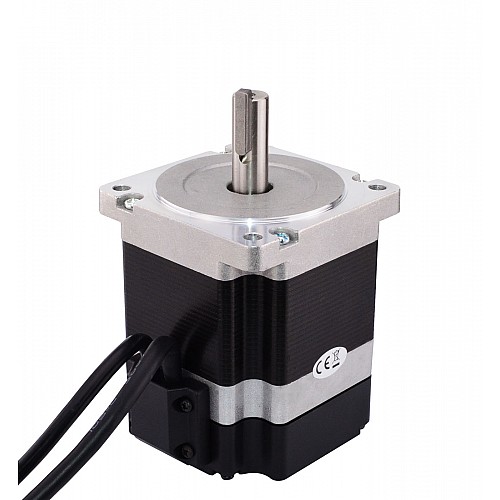

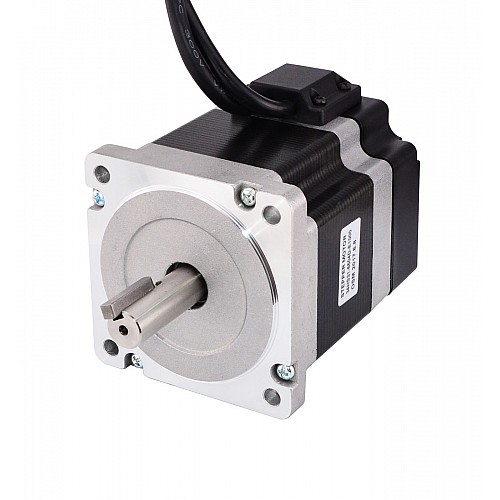

Silnik krokowy Nema 34 z zamkniętą pętlą serii S 4,5Nm(637.25oz.in) Enkoder 1000PPR(4000CPR)

0 opinii - Napisz opinię

0.00zł

w magazynie: 1
Model: 34HS31-5504D-E1000
Waga brutto: 2.80kg
Certyfikowany: ISO, CE, UKCA, RoHS

Ilość

Do koszyka

Pytanie

Dodaj do listy życzeń Porównaj ten produkt

Ten produkt sprzedawany jest w minimalnej ilości 999

Wybierz lokalny magazyn, zyskaj więcej korzyści!

Klientom ze Stanów Zjednoczonych, Wielkiej Brytanii, Unii Europejskiej, Australii i Rosji zaleca się wybieranie lokalnych magazynów w pierwszej kolejności (np. klienci z Polski powinni wybrać magazyn w Niemczech). Zapewnia to szybszą dostawę, łatwiejszą obsługę posprzedażową i unika odprawy celnej, oszczędzając zarówno czas, jak i koszty. Klienci z innych krajów powinni wybrać magazyn w Chinach.

Specyfikacja silnika

Numer części producenta: 34HS31-5504D-E1000
Typ silnika: dwubiegunowy krokowy
Kąt kroku: 1,8stopnia
Moment trzymania: 4,5Nm(637.25 uncji)
Prąd znamionowy/faza: 5,5A
Napięcie: 2,2V
Rezystancja fazowa: 0,4 oma
Indukcyjność: 3,5mH ± 20%(1KHz)
Rozmiar ramy: 86x86mm
Długość ciała: 108,5mm
Średnica wału: Φ14mm
Długość wału: 37mm
Długość wpustu: 25mm
Liczba wyprowadzeń: 4
Długość ołowiu: 500mm

Specyfikacja enkodera

Typ enkodera: optyczny przyrostowy
Napięcie jazdy: 5V
Prąd wyjściowy: 55mA
Rozdzielczość: 1000PPR(4000CPR)
Sygnał wyjściowy: 2 kanały
Średnica otworu: Φ8mm
Częstotliwość wyjściowa: ≤1 MHz
Prędkość jazdy: ≤5000 obr./min
Ochrona IP: IP20

Połączenie

SZPILKA	1	2	3	4
Silnik	A+	A-	B+	B-

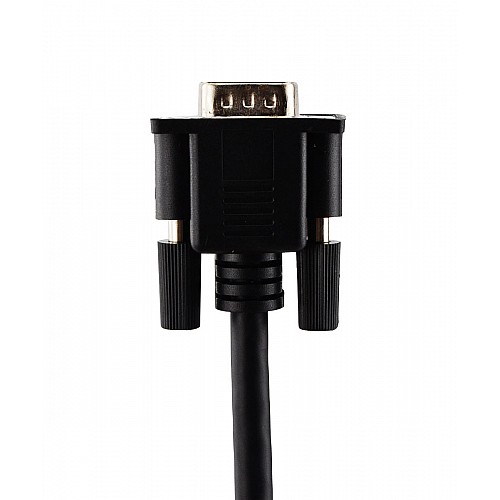

SZPILKA	1	2	3	11	12	13
Koder	EA+	VCC	GND	EB+	EB-	EA-

Zasoby

Arkusz danych silnika: 34HS31-5504D-E1000.pdf

Z pewnych powodów wstrzymaliśmy produkcję i sprzedaż tego produktu i nie ma możliwości zamówienia tego produktu. Produkty alternatywne są 34HS31-6004D-E1000.

Rodzaj produktu
Rodzaj produktu	Silnik krokowy w pętli zamkniętej
Specyfikacja elektryczna
Czy ma krzywą momentu obrotowego/naporu?	Nie
Indukcyjność(mH)	3.5
Kanały sygnału wyjściowego	2
Moment trzymania(Ncm)	450
Moment trzymania(oz.in)	637.25
Prąd znamionowy(A)	5.5
Rezystancja fazy(ohms)	0.4
Rozdzielczość enkodera	1000PPR
Typ enkodera	Optyczny przyrostowy
Typ obwodu wyjściowego	Różnicowy
Specyfikacja fizyczna
Długość ciała(mm)	108.5
Długość wału(mm)	37
Klasa IP	40
Rozmiar ramy(mm)	Nema 34 (86 x 86)
Seria produktu	S
Średnica wału(mm)	14
