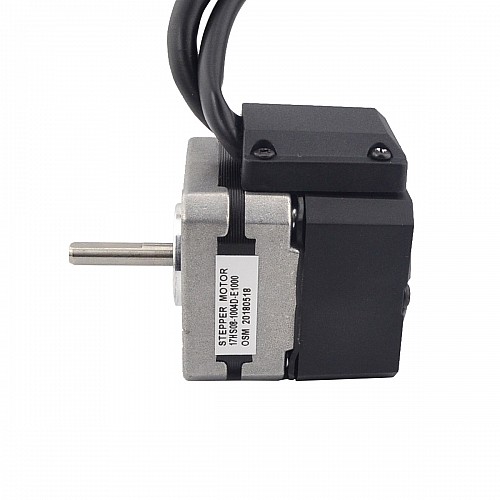

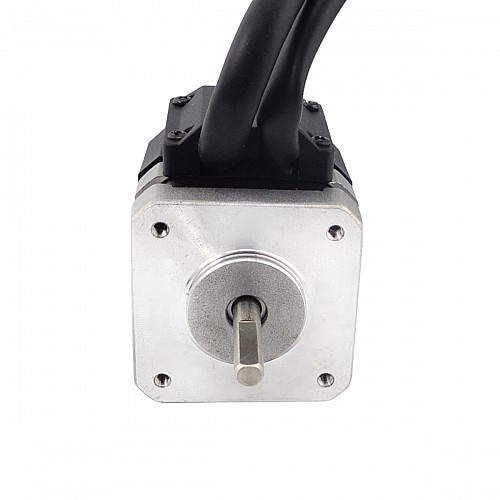

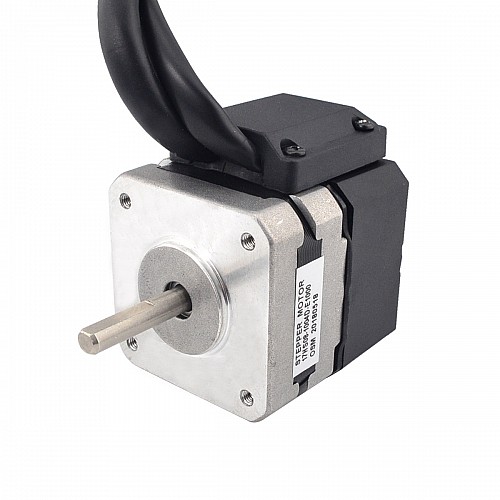

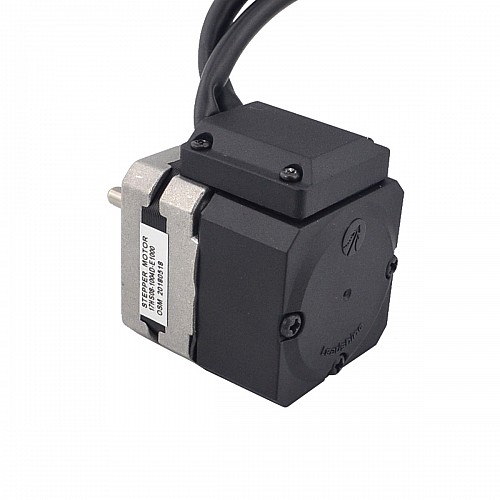

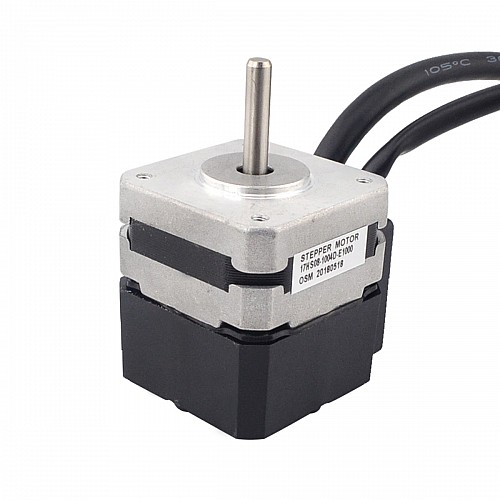

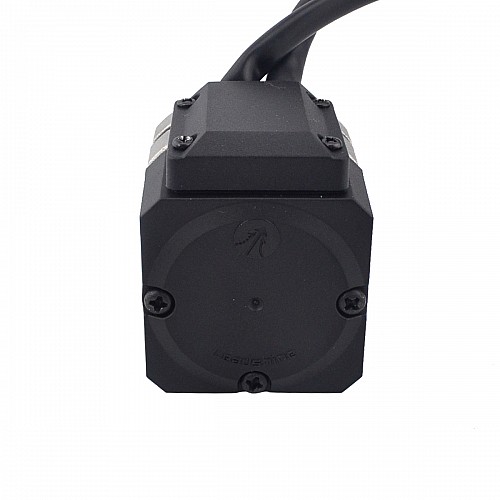

Silnik krokowy Nema 17 z zamkniętą pętlą 13Ncm(18,41oz.in) w enkoderze 1000PPR(4000CPR)

0 opinii - Napisz opinię

0.00zł

w magazynie: 1
Model: 17HS08-1004D-E1000
Waga brutto: 0.28kg
Certyfikowany: ISO, CE, UKCA, RoHS

Sprzedane: 456

Ilość

Do koszyka

Pytanie

Dodaj do listy życzeń Porównaj ten produkt

Ten produkt sprzedawany jest w minimalnej ilości 999

Wybierz lokalny magazyn, zyskaj więcej korzyści!

Dla klientów w USA, Wielkiej Brytanii, UE, Australii i Rosji prosimy priorytetowo wybierać lokalny magazyn. W przypadku UE wybierz magazyn niemiecki. Korzyści z tego wyboru obejmują szybsze czasy dostawy i niższe koszty całkowite, ponieważ nie ponosi się cła.

Specyfikacja silnika

Numer części producenta: 17HS08-1004D-E1000
Typ silnika: dwubiegunowy krokowy
Kąt kroku: 1,8stopnia
Moment trzymania: 0,13Nm(18,41 uncji)
Prąd znamionowy/faza: 1,00A
Napięcie: 3,50V
Rezystancja fazowa: 3,5omów
Indukcyjność: 4,50mH ± 20%(1KHz)
Klasa izolacji: B 130°C[266°F]
Rozmiar ramy: 42x42mm
Długość silnika: 47,5mm
Średnica wału: Φ5mm
Długość wału: 24mm
Długość cięcia w kształcie litery D: 15mm
Liczba wyprowadzeń: 4
Długość ołowiu: 500mm

Specyfikacja enkodera

Typ enkodera: optyczny przyrostowy
Napięcie zasilania: 4,5 V do 5,5V
Prąd wyjściowy: 20mA
Rozdzielczość enkodera: 1000PPR(4000CPR)
Sygnał wyjściowy: 2 kanały
Średnica otworu: Φ5mm
Częstotliwość wyjściowa: ≤60 MHz
Prędkość jazdy: ≤3600 obr./min
Ochrona IP: IP20

Połączenie

SZPILKA	1	2	3	4
Silnik	A+	A-	B+	B-

SZPILKA	1	2	3	11	12	13
Koder	EA+	VCC	GND	EB+	EB-	EA-

Z pewnych powodów wstrzymaliśmy produkcję i sprzedaż tego produktu i nie ma możliwości zamówienia tego produktu. Produkty alternatywne są 17HS08-1004D-E1K.

Rodzaj produktu
Rodzaj produktu	Silnik krokowy w pętli zamkniętej
Specyfikacja elektryczna
Czy ma krzywą momentu obrotowego/naporu?	Tak
Indukcyjność(mH)	4.5
Kanały sygnału wyjściowego	2
Moment trzymania(Ncm)	13
Moment trzymania(oz.in)	18.41
Prąd znamionowy(A)	1.0
Rezystancja fazy(ohms)	3.5
Rozdzielczość enkodera	1000PPR
Typ enkodera	Optyczny przyrostowy
Typ obwodu wyjściowego	Różnicowy
Specyfikacja fizyczna
Długość ciała(mm)	47.5
Długość wału(mm)	24
Klasa IP	40
Metoda inwentaryzacji	Dedykowany inwentarz
Rozmiar ramy(mm)	Nema 17 (42 x 42)
Średnica wału(mm)	5
